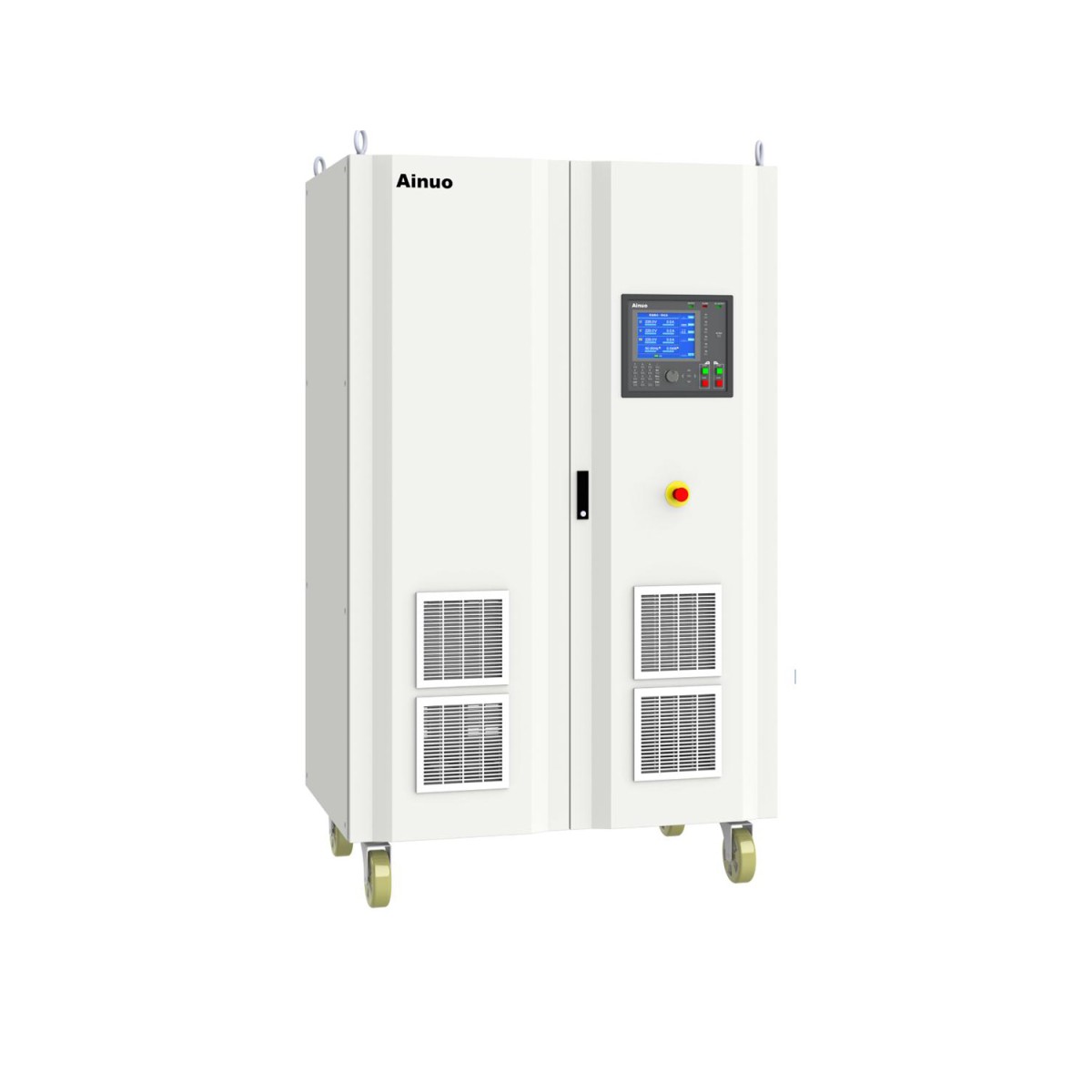

ANFP系列可编程交流电源供应器，采用FPGA数字化控制、瞬时波形控制及高频脉宽调制 (SPWM)等技术，具有响应速度快、输出精度高、波形质量优越等优点；具备可承受3倍额定电流冲击的能力，负载适应性强；具备多种输出模式和复杂可编程功能，可实现阶梯、步阶、渐变等测试要求；具备三相不平衡输出模式，实现相关法规测试或模拟特殊电网供电等要求。可广泛应用于实验室、质检单位、科研院所及认证中心等场所。
性能特点：
具备阶梯、步阶、渐变等复杂编程功能，可实现相关法规测试；
具备谐波模式，可叠加2～40次谐波；
3倍额定电流冲击承受2S，可直接启动等同于1/3电源功率的冲击型负载；
输出状态下调节电压及频率，频率立即变化，无过渡时间；
测量功能齐全：电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数；
在线监控功能：输出状态下监控IGBT温度、变压器温度、风机转速、输入电压等参数；
“黑匣子”功能：自动记录报警时的电源状态、报警代码等，极大缩短维护时间；
风机转速根据电源温度自动调整，降低噪音；
Lock键，人性化设计，5分钟不操作自动锁定，防止误操作；
机箱采用组合机柜形式，8寸大屏幕彩色液晶显示；
标配RS232通讯接口，可选配RS485、GPIB、Ethernet通讯接口或模拟控制方式。
技术参数
型号 | ANFP015A | ANFP030A | ANFP045A | ANFP060A | ANFP090A | ANFP120A | ANFP180A | ANFP240A |
电源容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA |
输入 | 相数 | 三相四线+PE |
电压，频率 | 相电压：220V±33V，线电压：380V±57V；50/60Hz±3Hz |
交流输出 | 模式 | 三相四线标准模式、三相不平衡模式、三相独立模式、并联单相模式 |
电压 | 相电压：0.0～300.0V；自动档：(低档)0.0～150.0V，(高档)150.1～300.0V；高档锁定：0.0～300.0V |
频率 | 45.00～240.00Hz |
三相标准/三相不平衡模式额定电流 | 110V | 45.4A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | 545.4A | 727.2A |
220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A |
三相独立模式额定电流 | 110V | 45.4A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | 545.4A | 727.2A |
220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A |
并联单相模式额定电流 | 110V | 136.3A | 272.7A | 409.1A | 545.4A | 818.2A | 1090.9A | 1636.4A | 2181.8A |
220V | 68.2A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 818.2A | 1090.9A |
设定精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值； |
频率 | 分辨力：0.01Hz，精度：0.05% |
测量精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 |
频率 | 分辨力：0.01Hz，精度：0.05% |
电流 | 分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值 |
功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值 |
电压失真度 | 线性负载：THD＜1% |
瞬态恢复时间 | 20ms |
三相相位差 | 三相标准模式：120°±2° |
三相不平衡模式：0.0°～359.9°，0.1°可调 |
相电压波峰系数 | 1.41±0.1 |
源电压效应 | ≤1% |
负载效应 | ≤1% |
过载能力 | 105%＜输出≤110% 15秒关断输出 ；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出 ；输出＞300% 立即关断输出。 |
保护装置 | IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、 输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路 |
效率 | ＞86% |
功能 | 显示与启动 | 8寸LCD显示，分辨率：800*600；启动缓升0.0～99.9秒 |
输出波形 | 正弦波、谐波(叠加2～40次谐波) |
编程功能 | 阶梯模式 | 9999阶梯 |
步阶模式 | 100步999999循环 |
渐变模式 | 100步999999循环 |
在线调节功能 | 常规模式下，可在线调节输出电压、输出频率，可在线切换波形 |
记忆与快捷组 | 掉电记忆功能，可记忆上次输出模式及参数；常规模式10组，谐波10组 |
线路压降补偿 | 0.000～0.500欧 |
通讯控制接口 | RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配)； 模拟控制口（选配) |
环境 | 温度 | 0～40℃ |
湿度 | 20～90%RH |
外形尺寸W×H×D(mm) | 1000×1990×800 | 1200×1990×800 | 1200×1990×1000 |
重量(Kg) | 310 | 360 | 500 | 620 | 810 | 1060 | 1280 | 1380 |
