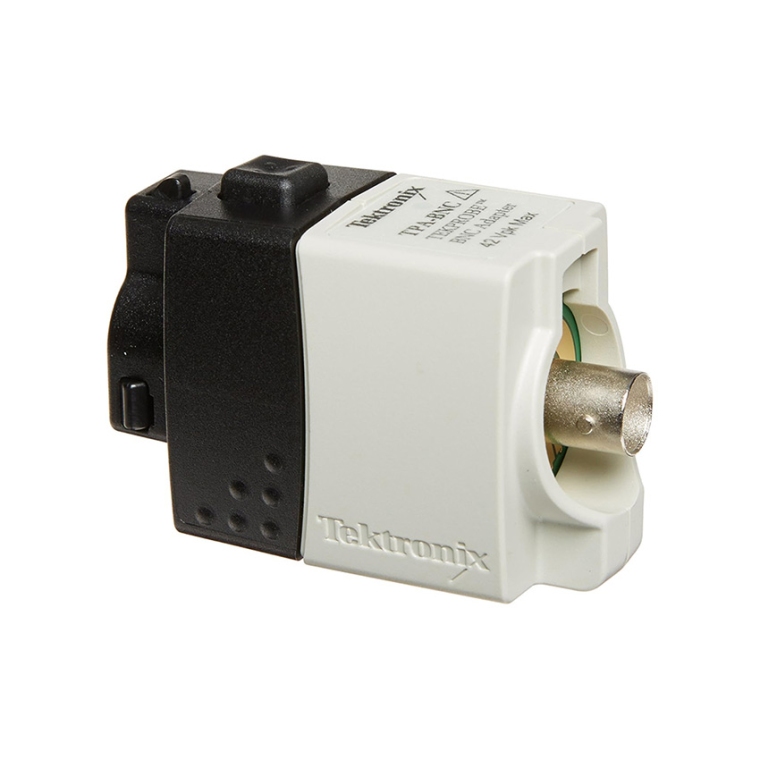

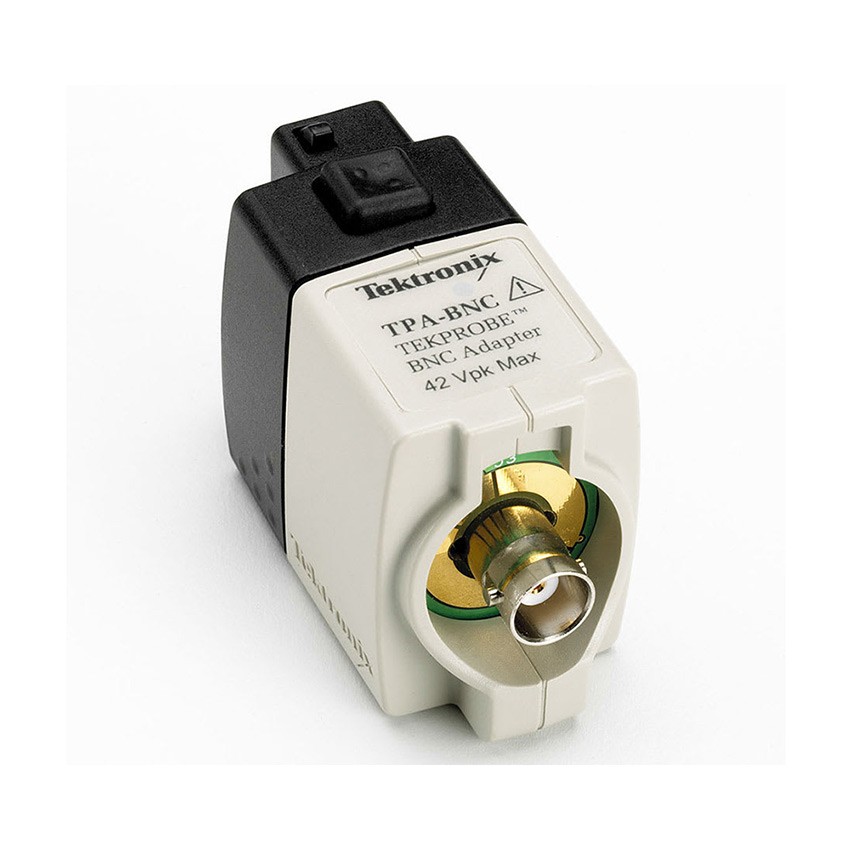

TPA-BNC TekVPI 接口适配器

功能和特点

• 使现有 TekProbe ® 产品可连接至配有 TekVPI™ 探头接口的示波器

• 易于使用的插件适配器，连接到示波器的 TekVPI 接口

• 提供已连接的 TekProbe 产品所需的电源、通信和偏置控制

• 为已连接的 TekProbe 产品提供过流和热过载保护

• 提供一个 LED 探头状态指示灯，用于标识探头已成功接通电源

应用

使用 TekVPI™ 示波器调整现有的 TekProbe ® 探头类型

TekVPI™ 接口适配器

TPA-BNC 适配器使现有 TekProbe ® 接口产品（有源、差分、高压、电流和光学探头）可与配备 TekVPI™ 探头接口架构的**一代泰克示波器配合使用。现有 TekProbe-BNC 探头类型只需插入 TPA-BNC 适配器，然后直接插入配有 TekVPI 探头接口的示波器的任何通道即可。TPA-BNC 适配器可识别并提供已连接的 TekProbe 产品附件所需的电源、串行通信和偏置控制。

注意： 采用 BNC 连接的泰克探头类型或具有单个模拟编码引脚（用于衰减因子检测）的 BNC 连接可直接连接示波器的 TekVPI 探头接口，而不需要 TPA-BNC 适配器。

TekProbe ® 接口

TekProbe 是在 1986 年推出的一种探头接口架构，用于泰克示波器的许多早期型号，包括 TDS300、TDS400、TDS500、TDS600、TDS700、TDS3000/B/C、TDS5000/B 和 TDS7000 系列。除将来自探头的信号耦合到示波器之外，TekProbe 接口还为有源探头提供电源和偏置控制。它还允许示波器感测探头的衰减比例因子和/或探头类型。

特点

带宽 - DC 至 > 3 GHz。

VSWR -<1.23:1 最高达 3 GHz。

RF插入损耗 -<0.25 dB。

延迟时间 - 245 ps。

最大输入信号电压 - 42 V pk-pk ，30 V RMS ，60 VDC。

技术参数

电源要求

TPA-BNC 由配有 TekVPI 探头接口的示波器直接供电。
