采样示波器8型

型号:

TSO820

产品介绍

8 系列采样示波器

8 系列采样示波器采用创新的分解架构，可以进行高效经济的光接口组件测试。凭借可重新配置的紧凑型设计、创新的用户界面和可靠的高端性能，这款产品堪称制造应用的理想测试解决方案。8 系列旨在适应不断增长的对更高带宽和波特率的需求，以处理当前和未来的测试参数。

主要性能指标

30 GHz 以上的光带宽

短波长和长波长光学测试的单模和多模支持

光参考接收机 (ORR)1 泰克优化了响应，以便实现标准配合和高质量的模板测试结果，支持标准符合性测试。

应用

高速组件和系统的设计/验证

信号完整性分析

针对以下 PAM4 行业标准进行符合性测试：例如 400GBASE-FR8、400GBASEDR4 等 50G、100G、200G、400G IEEE 802.3TM 标准和类似的光学直接检测标准。

产品特点

	通过分解提高吞吐量 8 系列通过利用采集硬件与测量分析的分离实现经济实惠、适应性强且可扩展的解决方案。通过高速以太网将数据从仪器传输至分析平台，从而限制了示波器的停机时间并**地提高了**。

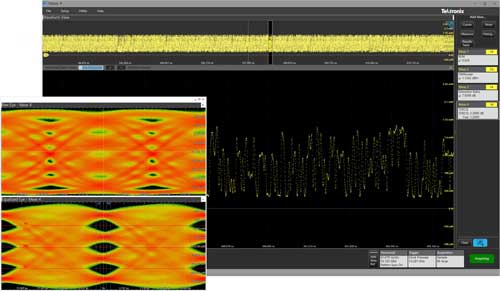

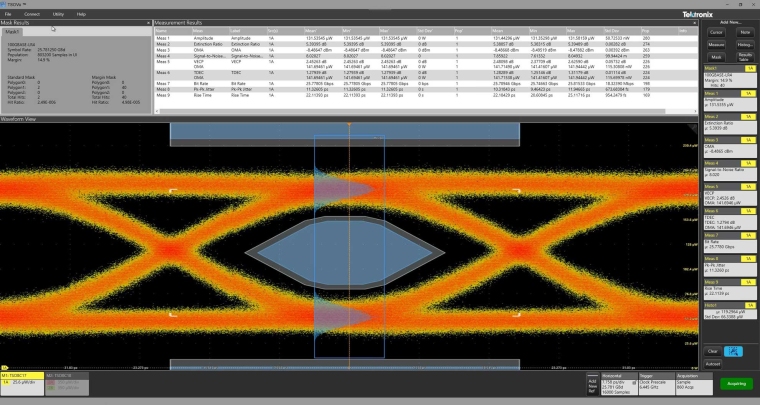

使用 TSOVu 增强分析 TSOVu 是独立于示波器主机运行的高级软件平台，可以对采集到的数据进行实时处理和后处理。TSOVu 提供对光信号的有效分析，包括支持眼图以及 TDECQ 等的复杂测量。编程接口命令可用于自动化并行通道采集直观易用
	通过模块化设计节省时间、空间和** 利用 8 系列的紧凑型外形和用户可插拔模块优化测试设置，以快速适应工作流程的变化并适应下一代技术。由更高密度设备驱动的 8 系列仪器外形更小，可显著减少整体生产占用空间。TSO820 采样示波器主机还具有比上一代产品快 8 倍的码型采集功能，从而提高测试吞吐量。 3U 高，半机架宽度可扩展的通道数各系统最多 4 条光通道
高性能硬件对设备测量的信心始于 8 系列的特殊硬件平台，可实现准确、可重复且可靠的测量。采用高灵敏度、低噪声设计的 8 系列光接口模块非常适合单模和多模测试，尤其是在低功率信号上。
	简化光接口测试：8 系列光接口时钟恢复 TCR801 光接口时钟恢复是 8 系列采样示波器的**搭配，旨在支持越来越多的光接口标准。作为 8 系列的一部分，这款仪器通过有效地恢复高速光信号上的时钟来简化光接口测试。
