德国柯雷公司的GSP301D单维磁场变送器按照工业标准设计，用于测量磁场，输出一路数字信号(RS485)，便于集成，可以满足工业生产的各种复杂使用环境。典型应用场合为：磁场Map(磁场成像扫描系统)、磁性产品在线测试、质量控制以及监测系统(发电机、电动机)、脉冲磁场及梯度磁场的分布测试、空间磁场的多点同步测试、永磁材料表面磁场检测等。

GSP301D磁场变送器的DC基本精度可选1%和0.2%，磁场测量范围可选300G(30mT)，3kG(0.3T)，30kG(3T)，50kG(5T)，100kG(10T)或者定制。GSP301D磁场变送器的数据输出响应速度为max 3000 Samples/s。

GSP301D磁场变送器的供电电源非常有特色，为5VDC- 36VDC宽幅供电电源。由于电力供应不足或者供电设备故障等情况会导致电压不稳，容易造成测试数据不稳定或硬件损坏。宽幅电压供电，有效保证了在电压不稳定的情况下，磁场变送器GSP301D的稳定运行，极大提高了可靠性。

用户可以选择多种不同类型的探头：标准探头、高量程探头(10T)、耐高温探头(≤+200℃)、耐低温探头(≥-269℃)和内置温度传感器的探头。GSP301D磁场变送器的常规探头内置仪表级砷化镓霍尔传感器，其温度系数是500ppm/℃，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。柯雷公司还可根据客户的特殊需求，订制探头的量程，形状和尺寸和探头电缆长度。

多个(最多64个)磁场变送器GSP301D可组成多点磁场同步检测系统，适用于各类空间变化磁场的同步测试、磁体多面同时测试、脉冲磁场及梯度磁场的分布测试。可应用的领域：航空航天、科研、工业探伤等。

GSP301D磁场变送器已通过CE认证和EMC(电磁兼容)测试。

功能特性

按照工业标准制造

采用仪表级砷化镓霍尔传感器

数字信号(RS485)输出，易集成

多达64个GSP301D可组成多点磁场同步检测系统

数据输出响应速度: max 3k Samples/s

供电电源5VDC- 36VDC

通过EMC测试

通过CE认证

精度可选1%和0.2%

量程可选300G，3kG，30kG，50kG，100kG或者定制

频率响应范围DC- 20kHz

耐高温探头(≤+200℃)

耐低温探头(≥-269℃)

高量程探头(10T)

带温度补偿功能的探头

配上位机软件

上位机软件界面

GSP301D磁场变送器参数：

GSP301D磁场变送器的连线示意图

1、变送器的接线端子及描述

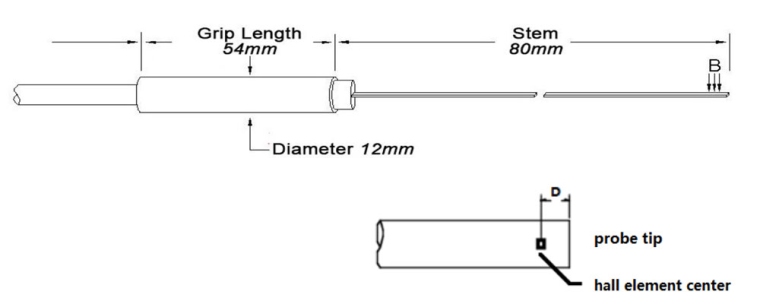

2、探头尺寸

GSP301D磁场变送器选型

注：

1、型号GSP301D-30kG-1%-1.5m，是数字型单维磁场变送器GSP301D的标准款；用户在订购前需确定磁场变送器的量程、精度和探头电缆长度等；如果用户有其他特殊要求(脉冲磁场、磁场测量高速采样、高温或者低温测量环境、水下磁场监控测量等)，可联系Coliy定制；

2、内置温度传感器的探头，具有温度补偿功能，其典型温度系数为±100ppm/℃；

3、每根探头的完全校准范围：≤±2T(±20kG)；

4、探头的默认工作温度范围为-20℃- +75℃。

可选附件
