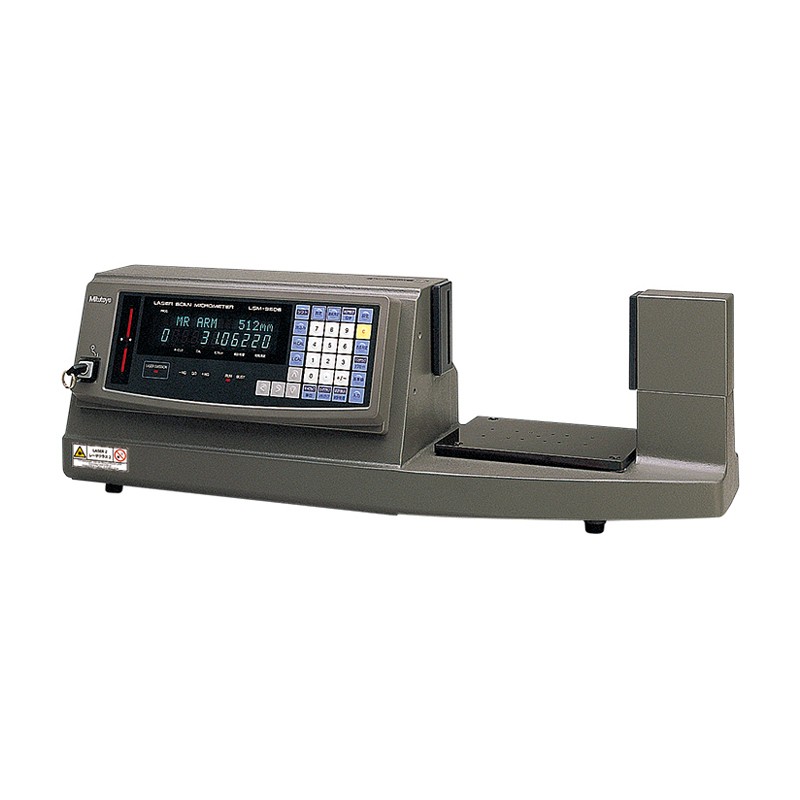

LSM-9506 高精度非接触测量装置
LSM-9506为测量装置・显示装置一体型的激光测径仪。
测量部与显示部一体式高精度（±2.5µm）机、与多功能显示部具有同样丰富的功能（没有I/O模拟接口）。
技术参数
货号 | 544-114 | 544-115DC |
型号 | LSM-9506 |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 0.5～60mm |
分辨力 | 0.05～100µm(可选) |
重复精度*1 | ±0.6µm |
精度*2(20ºC) | ±2.5µm |
定位误差*3 (光学轴/扫描方向) | ±2.5µm/±(2.0+L/10)µm L：工件中心到光轴中心间的位移(mm) |
测量范围*4 | 10×60mm(0.5～60mm) |
扫描速度 | 1600次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 226m/s |
显示装置 | 16点阵(上)+7分段11位数字(下) |
标准端口 | RS-232C、Digimatic编码输出装置(1ch) |
可选端口 | 无 |
电源 | AC100～240V±10% 40W 50/60Hz |
运行环境 | 0～45ºC、35～85ºCRH(无冷凝) |
显示 | 16位加11位数字荧光管显示 |
分段指定量 | 1～7(透明体1～3)或1～255边缘 |
平均次数 | 算术平均值1～2048/移动平均值32～2048次 |
GO/±NG判断 | 选择“基准+公差”“下限公差+上限公差”或 “7类多限制公差带” |
测量方式 | 待机状态，单次测量，连续测量 |
统计计算 | 最大值、最小值、平均值、范围、SD) |
其它 | 基准值设置、样件设置、不必要数字选择、透明物体测量、边缘模 式中的自动测量、输出定时器、 异常数据剔除、SHL更换、群体判 断、同步测量、统计处理、主控、蜂鸣器功能、 工件自动检测(尺寸/ 位置)、置零/零点偏移* 测量单元双连接、特细线测量及一些通信命令不可用。 |
