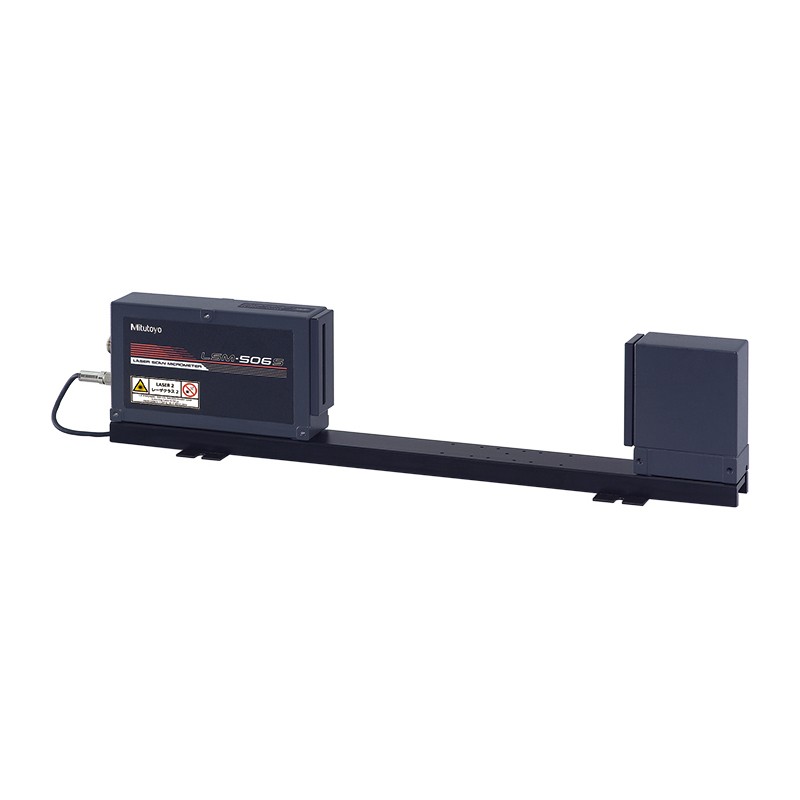

LSM-503S/506S/512S/516S 通用型激光测径仪
采用16面多面镜和高精度电机，每秒 3200 次扫描的超高速测量。
只需把被测物放置在测量工作台和夹具上，减少人为误差。
光学系统的优化和时钟脉冲的高速化，提高重复精度、定位误差、直线度。
在测量范围内，全范围精度保证和窄范围精度保证可以确保测量值的准确。
技术参数
货号 | 544-535 | 544-536 |
型号 | LSM-503S |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 0.3～30mm |
分辨力 | 0.02～100µm(可选) |
重复精度*1 | ±0.11µm |
直线度(20ºC)*2 | 宽范围 | ±1.0µm |
窄范围 | ±(0.6+0.1DD)µm*3 |
定位误差*4 | ±1.5µm |
测量范围*5 | 10×30mm(0.3～30mm) |
扫描速度 | 3200次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 226m/s |
运行环境 | 温度 | 0～40ºC |
湿度 | 35～85%RH(无冷凝) |
防护等级 | IP64*6 |
货号 | 544-537 | 544-538 |
型号 | LSM-506S |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 1～60mm |
分辨力 | 0.05～100µm(可选) |
重复精度*1 | ±0.36µm |
直线度(20ºC)*2 | 宽范围 | ±3µm |
窄范围 | ±(1.5+0.5DD)µm*3 |
定位误差*4 | ±4µm |
测量范围*5 | 20×60mm(1～60mm) |
扫描速度 | 3200次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 452m/s |
运行环境 | 温度 | 0～40ºC |
湿度 | 35～85%RH(无冷凝) |
防护等级 | IP64*6 |
货号 | 544-539 | 544-540 |
型号 | LSM-512S |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 1～120mm |
分辨力 | 0.1～100µm(可选) |
重复精度*1 | ±0.85µm |
直线度(20ºC)*2 | 宽范围 | ±6µm |
窄范围 | ±(4.0+0.5DD)µm*3 |
定位误差*4 | ±8µm |
测量范围*5 | 30×120mm(1～120mm) |
扫描速度 | 3200次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 904m/s |
运行环境 | 温度 | 0～40ºC |
湿度 | 35～85%RH(无冷凝) |
防护等级 | IP64*6 |
货号 | 544-541 | 544-542 |
型号 | LSM-516S |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 1～160mm |
分辨力 | 0.1～100µm(可选) |
重复精度*1 | ±1.4µm |
直线度(20ºC)*2 | 宽范围 | ±7µm |
窄范围 | ±(4.0+2.0DD)µm*3 |
定位误差*4 | ±8µm |
测量范围*5 | 40×160mm(1～160mm) |
扫描速度 | 3200次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 1206m/s |
运行环境 | 温度 | 0～40ºC |
湿度 | 35～85%RH(无冷凝) |
防护等级 | IP64*6 |
