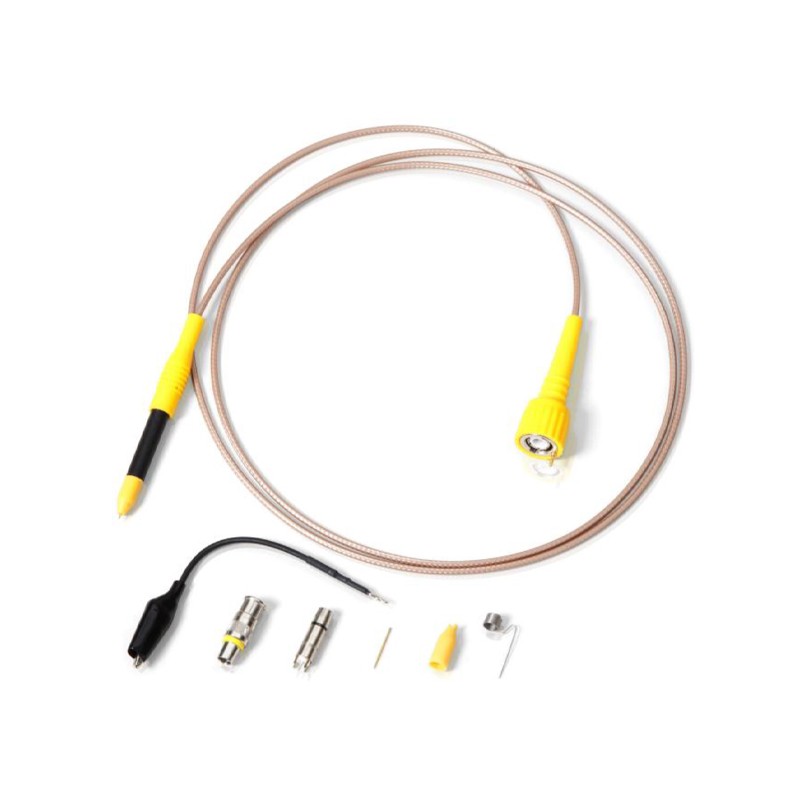

PP066 传输线探头 概述

传输线探头是一种适用于高频测量的特殊无源探头。它不像高阻的传统无源探头，而是内置了精确的传输线，以和示波器的50ohm阻抗相匹配。这使输入容抗远小于1pF，****降低了对高频信号的负载效应。探头前端的匹配网络提升了直流输入阻抗，虽然比传统无源探头（通常500ohm到5Kohm）要低，但能在整个频带内保持恒定。一个传统的10倍衰减无源探头具有10Mohm直流阻抗，但是阻抗随着频率升高急剧下降，低于传输线探头在100MHz以下的阻抗。

在一些应用条件下，传输线探头比有源探头有优势。除了更便宜，无源特性使其更耐高压和静电。传输线探头适合测量幅度超过有源探头动态范围的快沿窄脉冲，频率响应的寄生效应也趋于更少。当有源探头的频响受到质疑时，采样示波器配上高带宽的传输线探头将是一种金标准。
