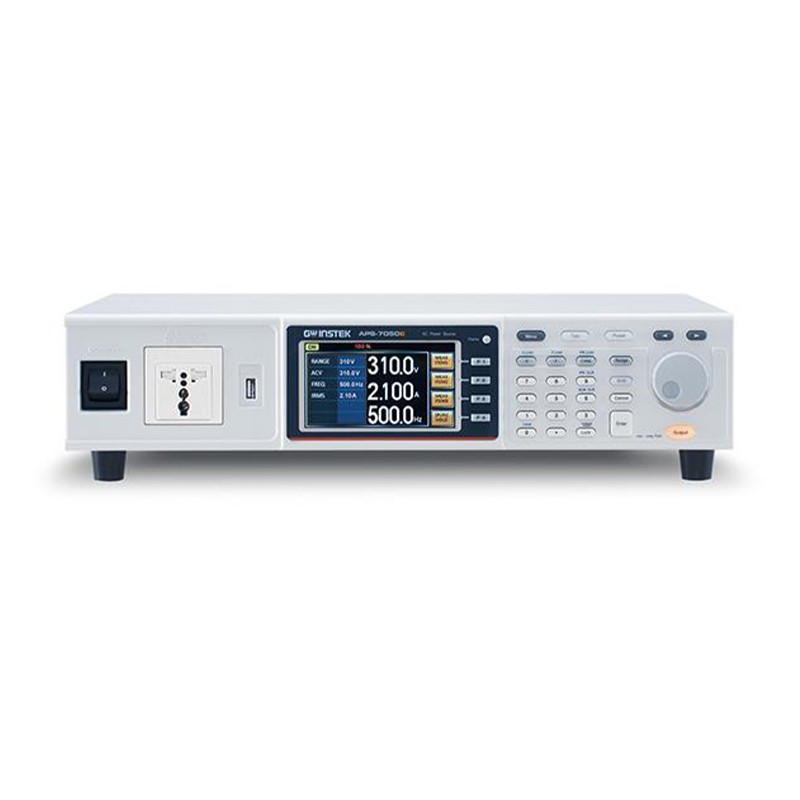

交流电源APS-7000E

型号:

APS-7000E

产品介绍

APS-7000E系列线性AC电源高2U，输出频率45～500Hz。APS-7050E最大额定输出500VA、310Vrms、4.2Arms；APS-7100E最大额定输出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6种测量和测试功能(Vrms, Irms, F, Ipk, W, PF)，具有类似AC功率计的用户界面。该系列通过增强小电流测量分辨率，尤其适合LED生产和备用模式功率损耗测试。为了满足消费电子中电源电压波动的测试标准，APS-7000E系列不仅提供了一个稳定的AC电源，其特殊的测试模式还可以处理特殊目的或异常的电压和频率。测试模式提供10组存储器，模拟功率中断、电压增强和压降。该系列可以生成电网功率瞬态波形，使用户能够判定在不利条件下的电子产品工作情况。

性能特点：

4.3'' TFT-LCD显示屏
输出能力：
APS-7050E(500VA, 310Vrms, 4.2/2.1Arms)
APS-7100E(1000VA, 310Vrms, 8.4/4.2Arms)
测量功能：电压, 电流, 功率, 电流(peak), 频率, 功率因数
10组测试模式，模拟功率瞬态输出
10组预设，用户可存储10组设置
OPP, OCP和OTP保护
可调的电压、频率和电流限制
通用进线电源

产品规格

型号		APS-7050E		APS-7100E
额定功率		500VA		1000VA
输出电压		0 ～ 310.0 Vrms		0 ～ 310.0 Vrms
输出频率		45.00 ～ 500.0 Hz		45.00 ～ 500.0 Hz
最大电流(r.m.s)	0 ～ 155 Vrms	4.2 A		8.4 A
0 ～ 310 Vrms		2.1 A		4.2 A
最大电流(peak)	0 ～ 155 Vrms	16.8 A		33.6 A
0 ～ 310 Vrms		8.4 A		16.8 A
总谐波失真(THD)		≤0.5% 在45 ～ 500Hz (电阻性负载)
峰值因数		≥4
电压调节率		0.1% (%满刻度)
负载调节率		0.5% (%满刻度)
响应时间		< 100µS
设定值
电压	范围	155 Vrms / 310 Vrms / Auto
分辨率		0.01 V 在0.00 ～ 99.99 Vrms; 0.1 V 在100.0 ～ 310.0 Vrms
精度		± (0.5%设定值 + 2位)
频率	范围	45 ～ 500 Hz
分辨率		0.01 Hz 在45.00 ～ 99.99 Hz / 0.1 Hz 在100.0 ～ 500.0 Hz
精度		± 0.02%设定值
测量
电压(r.m.s)	范围	0.20 ～ 38.75 Vrms / 38.76 ～ 77.50 Vrms / 77.51 ～ 155.0 Vrms / 155.1 ～ 310.0 Vrms
分辨率		0.01 V 在0.00 ～ 99.99 Vrms; 0.1 V 在100.0 ～ 310.0 Vrms
精度		± (0.5%读值 + 2位)
频率	范围	45 ～ 500 Hz
分辨率		0.01 Hz 在45.00 ～ 99.99 Hz / 0.1 Hz 在100.0 ～ 500.0 Hz
精度		± 0.1 Hz
电流(r.m.s)	范围	2.00 ～ 70.00 mA / 60.0 ～ 350.0 mA / 0.300 ～ 3.500 A / 3.00 ～ 17.5A
分辨率		0.01 mA, 0.1 mA, 0.001 A, 0.01 A
精度		± (0.6%读值 + 5位) , 2.00 ～ 350.0 mA / ± (0.5%读值 + 5位) , 0.350 ～ 3.500 A / ± (0.5%读值 + 3位) , 3.500 ～ 17.50 A
电流(peak)	范围	0.0 ～ 70.0 A
分辨率		0.1 A
精度		± (1%读值 + 1位)
功率(W)	分辨率	0.01 W, 0.1 W, 1 W
精度		± (0.6%读值 + 5位) , 0.20 ～ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ～ 999.9 W; ± (0.6%读值 + 2位) , 1000 ～ 9999 W
功率因数	范围	0.000～1.000
分辨率		0.001
精度		± (2%读值 + 2位)
常规
预设数		10 (0～9数字键)
保护		OCP, OPP, OHP和Alarm
环境条件
工作温度		0 ～ +40 ℃
存储温度		-10 ～ +70 ℃
工作湿度		20 ～ 80% RH (无凝结)
存储湿度		小于80% RH(无凝结)
输入
输入电源		1ψ AC 115/230 Vac ±15%
尺寸
		430(W)×88(H)×400(D) mm; 约24Kg	430(W)×88(H)×560(D) mm; 约38Kg
