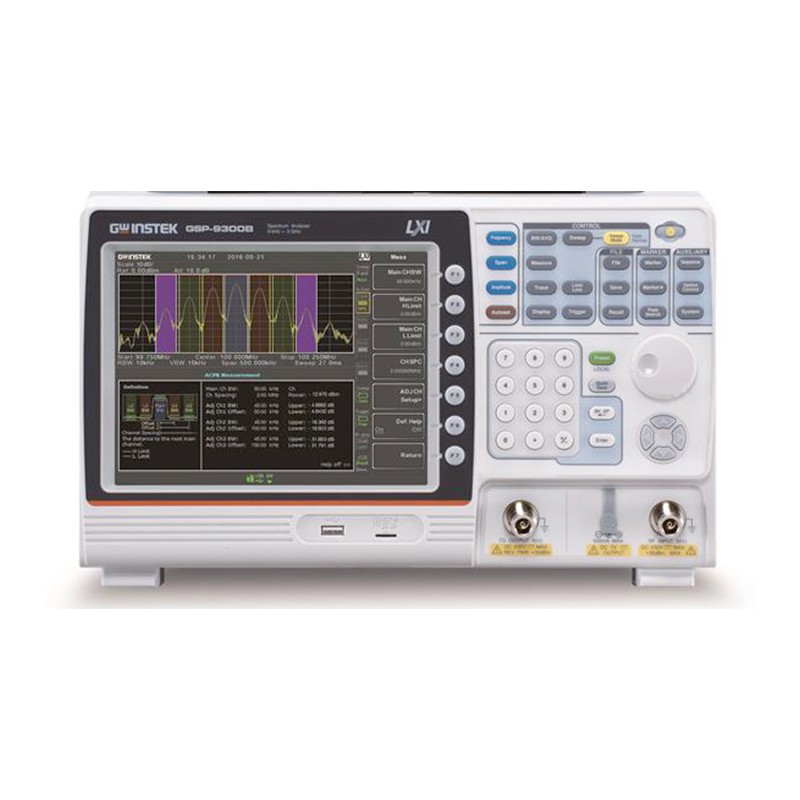

频谱分析仪GSP-9300B

型号:

GSP-9300B

产品介绍

GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪，它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度；内置前置放大器，底噪最低可达-149dBm/Hz；还有超过20种测量应用，如AM/FM调变信号分析、信号信道分析、CATV参数测试，且搭配TG选配可进行元件之频率响应或功率线性度等测试。

信号监控处理部分，GSP-9300B提供了Topographic显示模式，利用色温可以分辨连续出现或偶发的信号；Spectrogram模式是在频谱的显示上加上时间轴的显示，可以观察信号频率在时间上的变化情况，而双视窗模式则可针对两个视窗个别进行参数设定；此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等；在界面与软件的支持上，提供USB/RS-232/LXI/MicroSD/GPIB（选配）/DVI输出以及专属PC软件、IVI Driver。

另外GSP-9300B针对生产线环境提供便利的设置，提供预先设定开机时间、序列功能以及限制线测定…等功能，透过专利的导热设计，大幅度缩短热机所需要的时间，加速生产流程；在配备的选择上，提供信号追踪器、携带包、电池模块、EMI天线组与机架配件，不论是外出测试或者建构在自动测试系统上，轻巧的设计可以满足各种场域。

综合上述所提，GSP-9300B是具备稳定、轻巧且适合各种应用测量的测试设备，对于在教育市场、生产线环境、一般通用信号监控等

性能特点：

频率范围：9kHz ～ 3 GHz
频率稳定度：0.025ppm 老化率：1ppm
内置前置放大器、50dB衰减器、程序功能
RBW: 1Hz ～ 1MHz（3dB）
底噪：-149dBm/Hz (@前置放大器开启)
内置 AM/FM 解调分析功能
内置P1dB, 谐波, 通道功率, N-dB 带宽, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, 频率计数, 时域功率, 门闸扫描测试
内置光谱图, 拓谱图与分割窗口模式
远程控制接口：LAN, USB, RS-232
选配：跟踪源、GPIB接口、电池组

产品规格

频率
范围	9 kHz to 3 GHz
设定分辨率	1 Hz
频率参考源
准确度	±[(最后调校周期x老化率) +温度的稳定度+电压供给的稳定度
老化率	±1 ppm max.	调校后经过1年时间
温度的稳定度	±0.025 ppm	0 to 50 °C
电压供给的稳定度	±0.02 ppm
频率读值稳定度
开始、停止、中心、标记	±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 + 频率分辨率1)
扫描点数	最多601，最少6
标记计数器
分辨率	1 Hz, 10 Hz, 100 Hz, 1 kHz
准确度	±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率)	RBW/Span >=0.02 ;Mkr level to DNL>30 dB
频距
范围	0 Hz (zero span), 100 Hz to 3 GHz
分辨率	1 Hz
准确度	±频率分辨率	RBW : 自动
相位噪声
距离载波信号的偏移量		Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40
10 kHz	<-88 dBc/Hz	典型值
100 kHz	<-95 dBc/Hz	典型值
1 MHz	<-113 dBc/Hz	典型值
解析带宽滤波器
滤波器带宽	1Hz 至1MHz，採1-3-10 的順序	-3dB 带宽
	200 Hz, 9 kHz, 120 kHz, 1MHz	-6dB 带宽
准确度	± 8%, RBW = 1MHz	标示值
	± 5%, RBW < 1MHz	标示值
形状系数	< 4.5:1	典型的带宽比率：-60dB:-3dB
视讯带宽滤波器
滤波器带宽	1 Hz 到 1 MHz 采 1-3-10 顺序	-3dB 带宽
振幅
量测范围	100 kHz to 1 MHz	由显示平均噪声位准（DANL）到+18dBm
	1 MHz to 10 MHz	由显示平均噪声位准（DANL）到+21dBm
	10 MHz to 3 GHz	由显示平均噪声位准（DANL）到+30dBm
衰减器
输入衰减器范围	0 到50 dB，能以1 dB 为单位进行调整	自动或者手动设定
最大安全输入位准
平均的连续功率	≤ +33 dBm	输入衰减器的设定≥10 dB
直流电压	± 50 V
1dB增益压缩
输入混波器端的总功率	> 0 dBm	典型值；fc ≥50 MHz；关闭前级放大器
前级放大器端的总功率	> -22 dBm	典型值；fc ≥50 MHz；开启前级放大器
	混波器的功率位准（dBm）＝输入功率（dBm）－输入衰减量（dB）
显示平均噪声位准 (DANL)
关闭前级放大器(Preamp off)	RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
9 kHz to 100 kHz	< -93 dBm	标示值
100 kHz to 1 MHz	< -90 dBm - 3 x (f/100 kHz) dB
1 MHz to 2.7 GHz	< -122 dBm
2.7 GHz to 3 GHz	< -116 dBm
Preamp on	RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
100 kHz to 1 MHz	< -108 dBm - 3 x (f/100 kHz) dB	标示值
1 MHz to 10 MHz	< -142 dBm
10 MHz to 3 GHz	< -142 dBm + 3 x (f/1 GHz) dB
位准显示范围
刻度	对数, 线性
单位	dBm, dBmV, dBuV, V, W
标记位准读值	0.01 dB	对数刻度
	0.01 % of reference level	线性刻度
位准显示模式	轨迹, Topographic, Spectrogram	单一/分割窗口
轨迹数量	4
检波器	正峰值、负峰值、取样、一般及RMS(非视频)	可在不同轨迹下分别设定
轨迹功能	清除/写入；最高值/最低保持；检视轨迹；空白；平均运算
**振幅精度
基准参数	中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 温度20～30 ℃, 信号 0dBm
关闭前级放大器	± 0.3 dB	参考位准 0dBm, 衰减量10dB
开启前级放大器	± 0.4 dB	参考位准 -30dBm, 衰减量0dB
频率响应
关闭前级放大器	衰减量10 dB，参考频率：160 MHz，20到30度C
100 kHz to 2.0 GHz	± 0.5 dB
2GHz to 3 GHz	± 0.7 dB
开启前级放大器	衰减量0 dB，参考频率：160 MHz，20到30度C
1 MHz to 2 GHz	± 0.6 dB
2 GHz to 3GHz	± 0.8 dB
输入衰减切换不确定度
衰减器设定	0 到50 dB，以1 dB 为单位进行调整
不确定度	± 0.25 dB	参考点：160MHz, 10dB 衰减量
解析带宽滤波器切换不确定度
1 Hz to 1 MHz	± 0.25 dB	参考点：10kHz RBW
位准量测不确定度
整体振幅准确度	± 1.5 dB	20到30度C, 频率>1MHz, 信号输入0至-50dBm, 参考位准0至-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭
	± 0.5 dB	典型值
旁生噪声响应
二次谐波失真		关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
	+35 dBm	典型值; 10 MHz < fc < 775 MHz
	+60 dBm	典型值; 775 MHz ≤ fc < 1.5 GHz
三阶交互调变		关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
	> 1dBm	300 MHz to 3 GHz
与输入端相关的旁生噪声	< -60 dBc	输入信号-30 dBm,衰减量为0 dB, 20到30度C
残留响应 (内在的)	<-90 dBm	输入端连接50奥姆负载；RF 衰减量为0 dB；关闭前级放大器
扫频
扫频时间
范围	204us to 1000 s；50 us to 1000 s	频距>0Hz；频距等于0Hz, 最小时间分辨率10us
扫频模式	连续, 单次
触发源	自由撷取；影像信号；外部信号
触发斜率	正或负的信号缘
前置放大器
频率范围	1 MHz to 3 GHz
增益	18 dB	标示值, 标准机器已内建
正面板输入/输出
RF输入
接头类型	N型母座
阻抗值	50奥姆, 标示值
VSWR	<1.6 :1	300kHz 到3GHz, 输入衰减≥ 10 dB
外部供应电源
接头类型	SMB公座
电压/电流	最大 +7Vdc, 500mA	含短路保护
USB主控端
接头类型	A型接头
通讯协议	版本2.0	支援全速/高速/低速
Micro SD插槽
通讯协议	SD 1.1版
支援卡别	MicroSD, MicroSDHC	最大至32GB可使用
背面板输入/输出
参考输出
接头类型	BNC 母座
输出频率	10 MHz	标示值
输出振幅	3.3V
