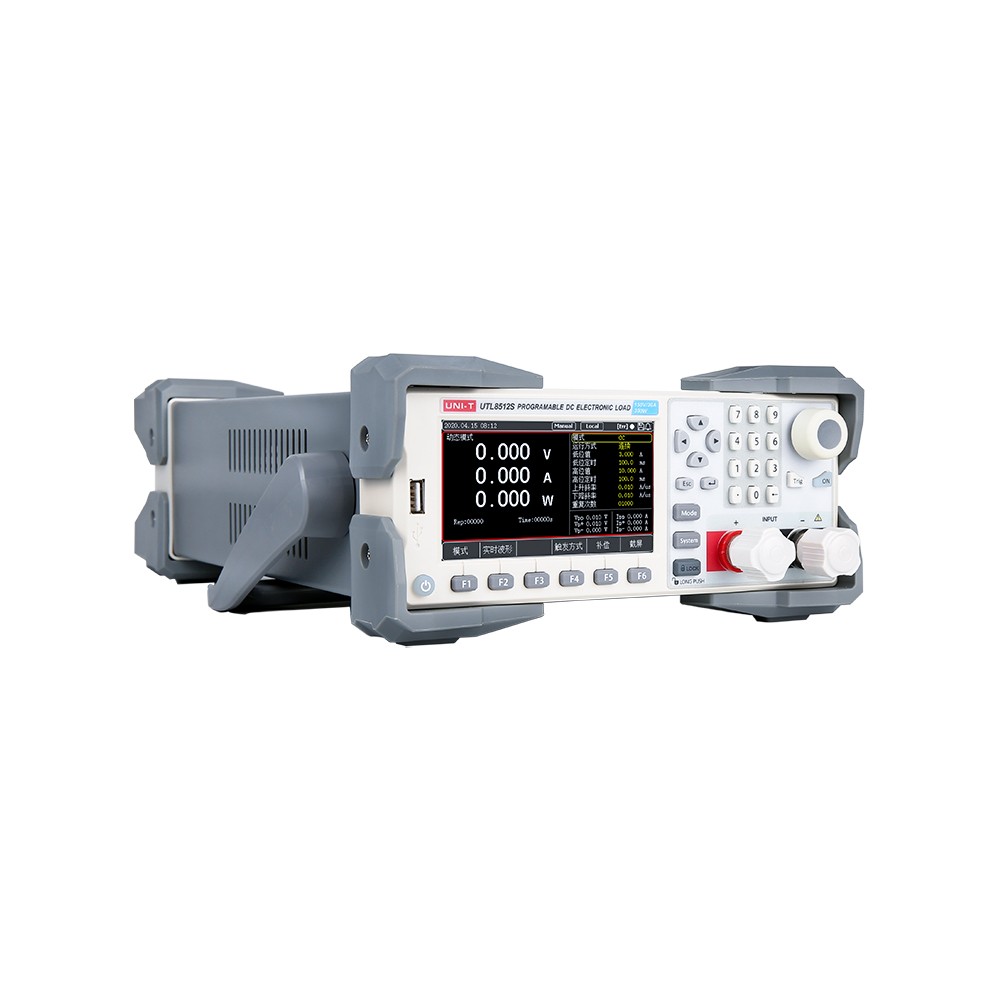

UTL8500X系列可编程直流电子负载配有4.3英寸液晶显示屏，功率范围广泛，分辨率可达0.1mV/0.1mA，具有动态测试、过载测试、自动测试、列表测试、电池测试、CR-LED测试等多种测试功能与模式，并新增了实时波形显示及纹波测试功能，同时标配RS-232C通讯接口，并可根据设计和测试需求选配其他通讯接口，提供多用途解决方案，灵活满足各种现场测试条件，实现与自动化生产线、自动测试系统无缝连接。
 | 4.3英寸液晶屏显示 测试分辨率：0.1mV/0.1mA； 电压测试范围：0～150V； 电流测试范围： 0～15A （UTL8511C），0～30A（ UTL8511S、 UTL8512S）； 功率测试范围：0～150W （ UTL8511S、 UTL8511C），0～300W（UTL8512S）； |
| 四种基本测试模式 四种基本工作模式：CC/CV/CR/CP |  |
 | 丰富的测试模式 为满足多样化测试需求，UTL8500X系列电子负载提供了更多的测试模式供用户选择，支持快充测试，动态测试、列表测试，组合测试、OCP/OPP测试、 CR-LED测试、电池测试、负载效应、OVP测试、短路、时间测试等模式。 |
| 屏幕截图与列表保存、调用功能 |  |

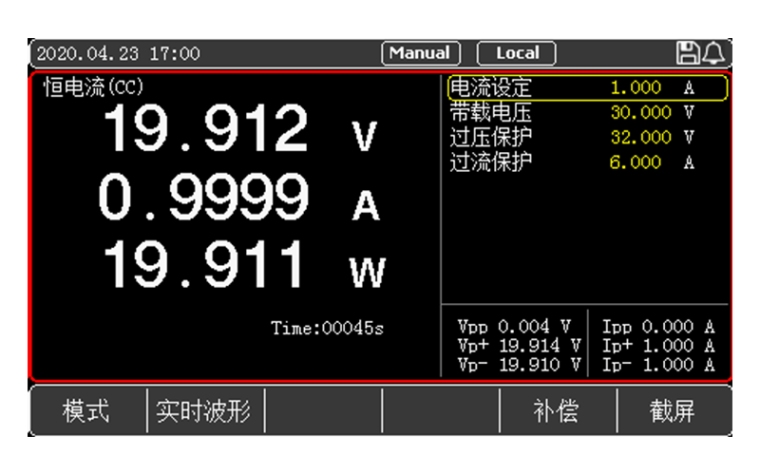

 | 纹波采样，检测功能 UTL8500X系列可编程直流电子负载支持电压纹波（Vpp）、电流纹波（Ipp）测量，并将测量结果（Vpp/Vp+/Vp-,Ipp/Ip+/Ip-）实时显示在测试界面上。 与传统的示波器测量方法不同，电子负载的纹波测量是在一定的测量范围和带宽中，具有良好的平坦度和准确性。一般情况下纹波包含工频纹波和开关纹波两种不同频段的纹波，负载的纹波测试是这两种纹波叠加的综合效果。 |
| UTL8511C –支持快充测试 主要卖点: •150V/15A, 150W •4.3英寸高清WVGA(480x272) LCD显示 •0.1mV，0.1mA的高分辨率 •纹波测试 •支持快充电源自动测试，拥有QC2.0、QC3.0、QC4.0、PD2.0/PD3.0等协议 •标配RS-232C通讯接口，支持SCPI协议 •半2U体积 （机箱使用） |  |
| 接口功能强大 •RS-232C接口:外部通信接口，实现电子负载的远程控制。 •SENSE远端电压补偿接口：支持远端补偿，避免负载输入导线过长引起的压降，保证测量精度。 •BNC电流远端监视接口：通过连接外部电压表或示波器可以显示输入电流的变化。 •触发信号接口：支持接入外部信号进行外部触发。 •USB HOST 接口：连接外部U盘进行测试数据保存/系统升级，屏幕截屏，存储以及调用列表测试文件。 |
技术参数
型号
显示
分辨率
总功率
电压
电流
最高动态频率
纹波测试
电流斜率
价格
操作
UTL8511C
4.3'' TFT LCD
0.1mV/0.1mA
0-150W
0-150V
0-15A
√
3.0A/μs
-
加入对比
UTL8512S
4.3'' TFT LCD
0.1mV/0.1mA
0-300W
0-150V
0-30A
√
3.0A/μs
-
加入对比
UTL8511S
4.3'' TFT LCD
0.1mV/0.1mA
0-150W
0-150V
0-30A
√
3.0A/μs
-
加入对比
