16数字通道逻辑

16个数字通道，准确捕获并显示数字电平信号及

总线逻辑状态

每通道时基独立可调，方便用户同时观测四路频率差异较大的信号

多种测量及统计功能

34种：最大值、最小值、峰峰值、中间值、顶端值、底端值、幅值、周期平均值、平均值、周期均方根、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、上升延时、下降延时、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、正占空比、负占空比、相位、面积、周期面积等34种自动参数测量

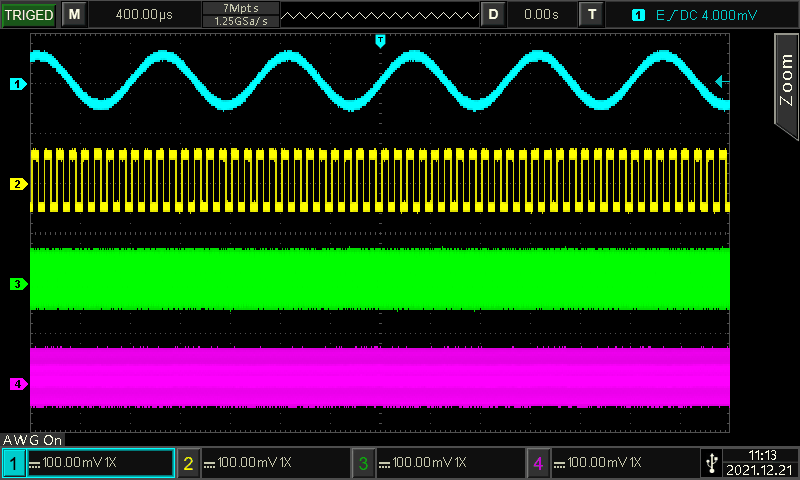

每通道70Mpts存储深度，观测四路信号同时，还可以

分析波形细节

200,000 wfms/s - 捕获更快的波形，大大提高了捕获极

低概率事件的能力，可更直观的观察信号抖动和毛刺

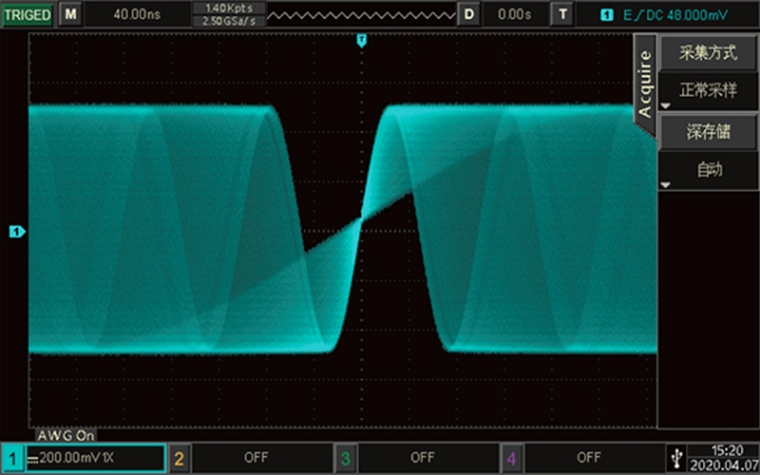

256级波形灰度显示，及时体现波形出现的概率大小

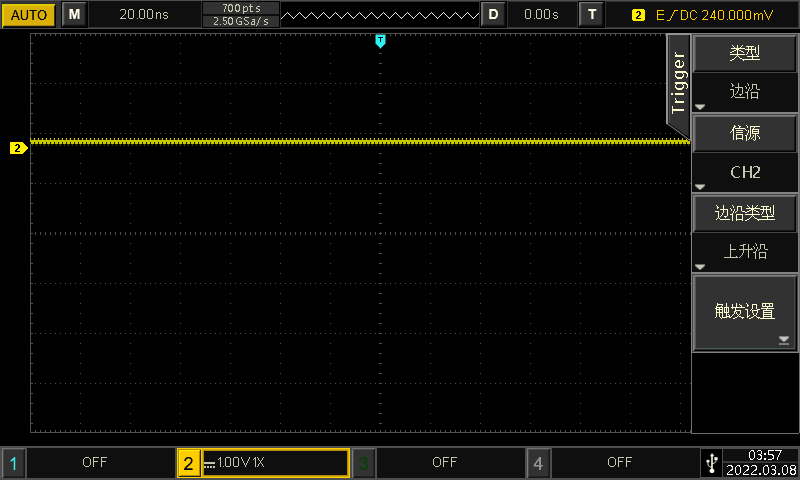

触发类型：边沿、脉宽、欠幅、超幅、N边沿、延迟、超时、持续时间、建立保持、斜率、视频、码型

解码类型：RS232、I²C、USB, 选配：SPI、CAN

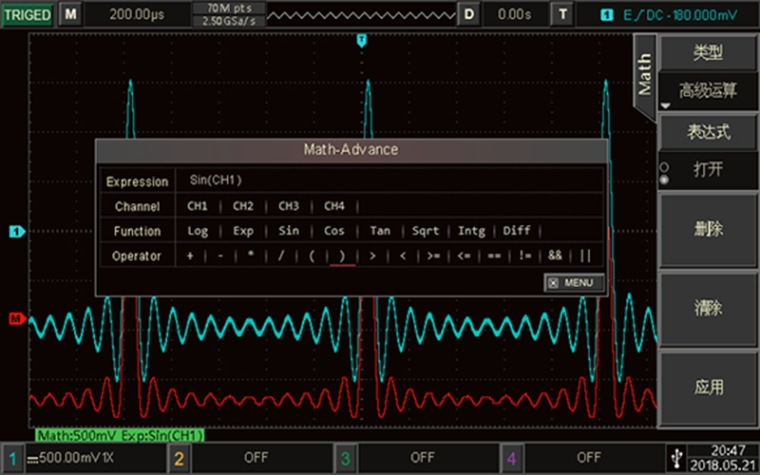

+、—、×、÷、FFT、逻辑运算、数字滤波、高级运算
