型号

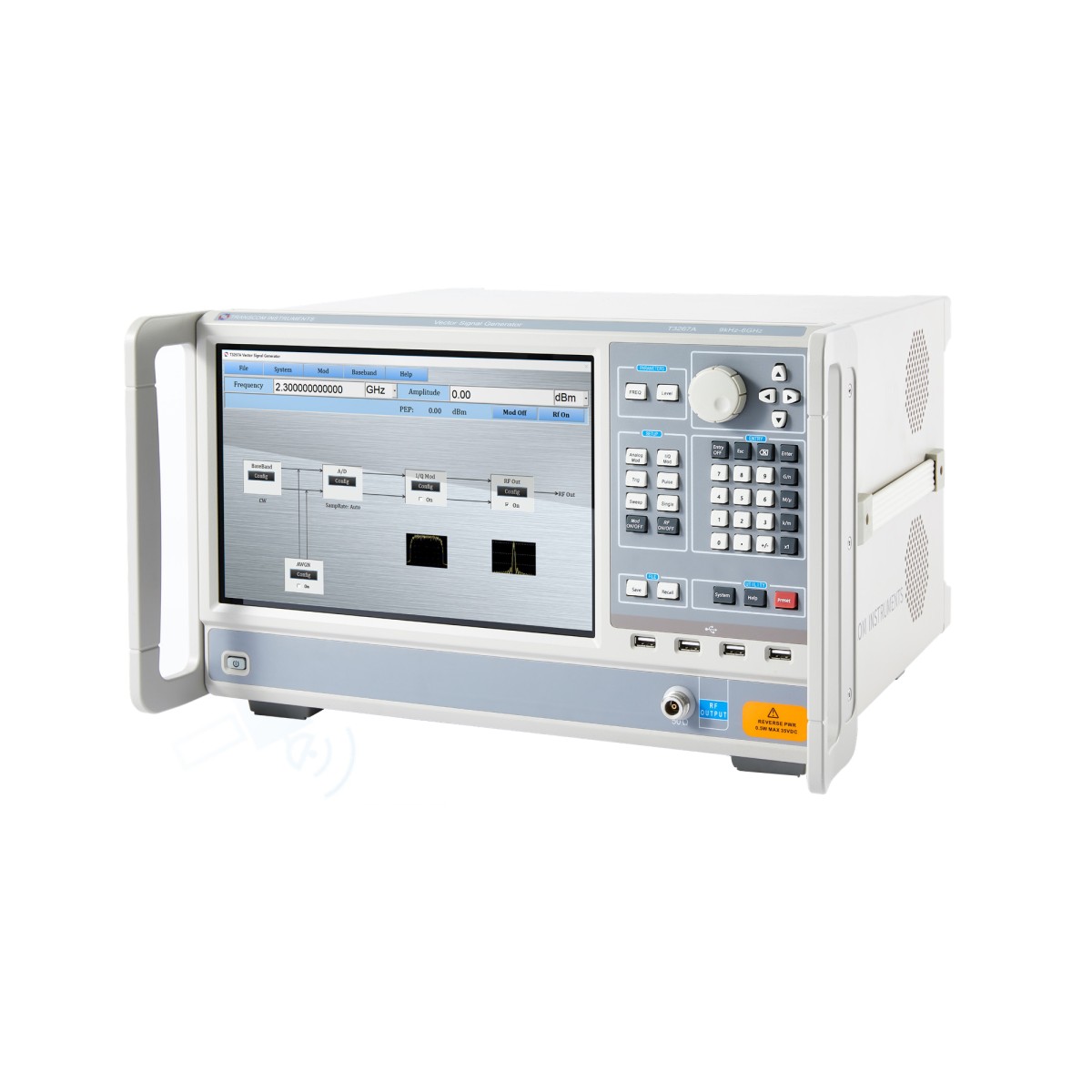

T3267A

频率

频率范围

CW 模式

9kHz～6GHz

I/Q 模式

80MHz ～ 6GHz

频率设置分辨率

0.001Hz/9kHz～1MHz

0.001Hz/1MHz～6GHz

频率设置时间

< 500μs

参考频率

初始频率准确度

< 1×10^-7

< 1×10^-8（参考晶振OCXO 选件）

频率温度稳定度

（0℃ ～50℃）

< 2×10^-6

< 1×10^-7（参考晶振OCXO 选件）

频率老化率

< 1×10^-6 / 年

< 1×10^-9 / 天，< 1×10^-7 / 年（参考晶振OCXO 选件）

参考晶振OCXO 预热时间

≤ 10min

参考频率输出

连接口

后面板REF/LO OUT ；BNC 母头

源阻抗

50Ω

输出频率

10MHz，1000MHz

输出幅度

+6dBm ～ +12dBm，9dBm（典型值）

参考频率输入

连接口

后面板REF/LO IN ；BNC 母头

输入阻抗

50Ω

输入频率

10MHz，13MHz，100MHz，1000MHz

输入幅度范围

0dBm ～ +16dBm

幅度

可设置幅度范围

–20 ～ +25dBm/1MHz～6GHz

-110～0dBm/9kHz～1MHz

-120～+25dBm/1MHz～6GHz( 电子步进衰减器选件)

满足指标幅度范围

-10 ～ +15dBm

-120 ～ +15dBm( 电子步进衰减器选件)

幅度步进

0.01dB/9kHz～1MHz

0.01dB/1MHz～6GHz

幅度准确度

(18℃ ～ 33℃）

9kHz～1MHz;<0.9dB

1MHz～6GHz;<0.5dB

3 GHz < f ≤ 6 GHz；< 0.9 dB

幅度设置时间

< 500μs

频谱纯度

谐波

幅度 ≤ 8dBm，CW 模式；< -30dBc

非谐波

测试条件：幅度 > -10dBm , 偏移 > 10 kHz

9kHz ≤ f<1MHz；＜ -55dBc

1MHz ≤ f ≤ 1500MHz；＜ -76dBc

1500 MHz < f ≤ 3000 MHz；< –70dBc

3000 MHz < f ≤ 6000 MHz；< –64dBc

分谐波

测试条件：幅度 > -10dBm

f ≤ 3000 MHz；< –76dBc

3000 MHz < f ≤ 6000 MHz；< –68dBc

宽带噪声

测试条件：幅度 > 5dBm

1 MHz ≤ f ≤ 6 GHz ; 偏移10 MHz；< -145dBc/Hz（CW 模式）

200 MHz ≤ f ≤ 6 GHz ; 偏移 10 MHz；< -135dBc/Hz（I/Q 模式）

单边带噪声（SSB）

测试条件：偏移20 kHz

f = 1 GHz；< -126dBc/Hz

f = 2 GHz；< -120dBc/Hz

I/Q 调制器

调制带宽

80 MHz < f ≤ 1 GHz，窄带模式；±5 % 载波频率

1 GHz < f ≤ 6GHz，窄带模式；±50 MHz

100 MHz < f ≤ 2.5 GHz，宽带模式；±20 % 载波频率

2.5 GHz < f ≤ 6 GHz，宽带模式；±500MHz

频率响应

80 MHz < f ≤ 1 GHz，窄带模式；< 3 dB

1 GHz < f ≤ 6GHz，窄带模式；< 3 dB

100 MHz < f ≤ 2.5 GHz，宽带模式；< 6 dB

2.5 GHz < f ≤ 6GHz，宽带模式；< 9 dB

载波泄露

< -45dBc

脉冲调制

调制源

内部、外部

开关功率比

>80dB

上升/ 下降时间

<20ns（10% ～ 90% 幅度）

重复频率

0Hz ～ 10MHz

内部脉冲源

脉冲周期

100ns ～ 100s（步进10ns）

脉冲宽度

20ns ～ 100s（步进10ns）

脉冲延迟

0 ～ 100s（步进10ns）

设置分辨率

0.01kHz
