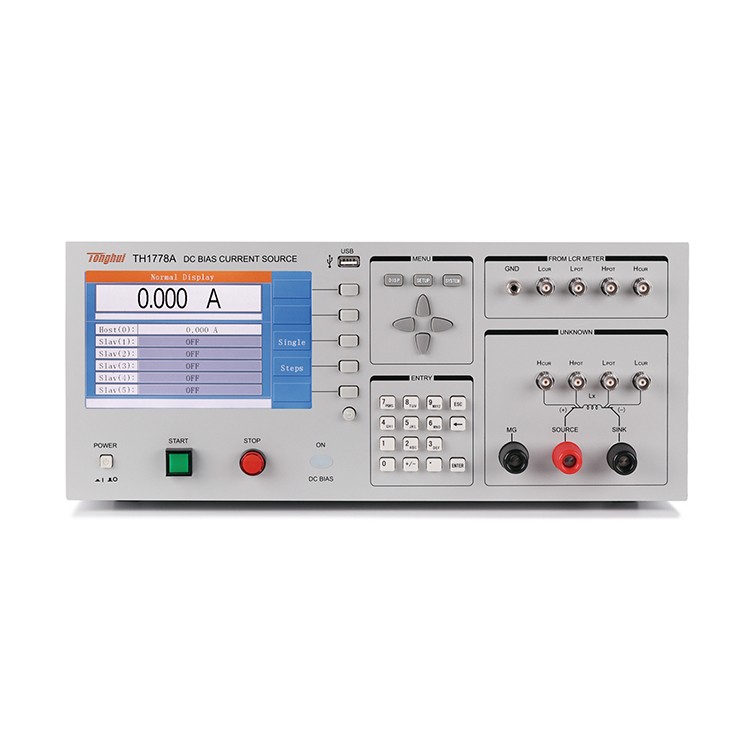

直流偏置电流源TH1778A

型号:

TH1778A

产品介绍

TH1778A 直流偏置电流源采用高性能微处理器，能提供单台 0～20A 的恒流输出，并可连接从机提升最大输出电流至 0～120A，具有优良的可裁剪性及可扩展性，同时配备能与本公司各型 L 表及 LCR 电桥直接连接的测试接口，适用于磁性电感器的交直流叠加测试及为磁性材料的特性分析提供方便实用的磁化电流源。仪器在工作时能接受实时修改的电流，并立即做出响应。采用新一代交直流叠加测试原理，以适应于高精度、高频化的测试需求。仪器拥有全新设计的友好的图形化操作界面，提供多种控制方式：手动按键控制，脚踏开关控制以及远程指令控制。

应用

■ 电感器/电抗器直流特性分析

■ 铁芯/铁氧体材料饱和特性分析

■ 其他材料的直流特性分析

性能特点

频率响应:0Hz-2MHz

提供单台0-20A恒流输出

最多支持6台联机，最大120A恒流输出

单一电流、步进扫描两种电流输出方式

主/从机控制模式,灵活的可裁剪性及可扩展性

精细的电流步进

图形化操作,中英文界面

两种SCPI指令模式，适应性强

5种控制模式

直接受控于TH2829/TH2827/TH2838/TH2839/TH2830系列

技术参数

型号	TH1778A主机
显示	7英寸 800×600 RGB TFTLCD屏
操作	实体按键+脚控开关
支持测量频率	0Hz-2MHz
电流范围	0-±20A
电流	量程	0mA-1.000A	1.000A-5.000A
	步进	5mA	25mA
	扫描调整时间	4ms-3600s	10ms-3600s
	扫描调整最小步进	5mA	25mA
量程	1.000A/5.000A/20.0A
最大输出电压	10V（此电压为输出1.000A时的电压，不同量程请参照用户手册）
最大允许直流电阻	Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明）
最大允许电感量	Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明）
量程方式	自动
启动及停止控制方式	START/STOP实体按键、4种脚控、总线
连续加载最大电流时间	保守2-3h，不间断输出
功能	仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等
LCR连接能力	可受控TH2829/TH2827/TH2832/TH2838/TH2839
接口	RS232、SlaverLink

附件

标配
配件名称	型号
测试连接盒	TH26004E-2
测试夹具	TH1778-01
测试夹具	TH1778-02
测试夹具	TH1778-03
RS232连接电缆(配TH10101) (两头孔,2和3脚交叉)(2H/DB-9F 2/L 1400)	TH26034
