应用
■ 电感器/电抗器直流特性分析
■ 铁芯/铁氧体材料饱和特性分析
■ 其他材料的直流特性分析
性能特点
■ 频率响应: 0Hz-2MHz
■ 提供单台0-20A恒流输出
■ 不支持联机
■ 单一电流、步进扫描两种电流输出方式
■ 主/从机控制模式，灵活的可裁剪性及可扩展性
■ 精细的电流步进
■ 图形化操作,中英文界面
■ 两种SCPI指令模式，适应性强
■ 5种控制模式
■ 直接受控于TH2829/TH2827/TH2838 /TH2839/TH2830系列
技术参数

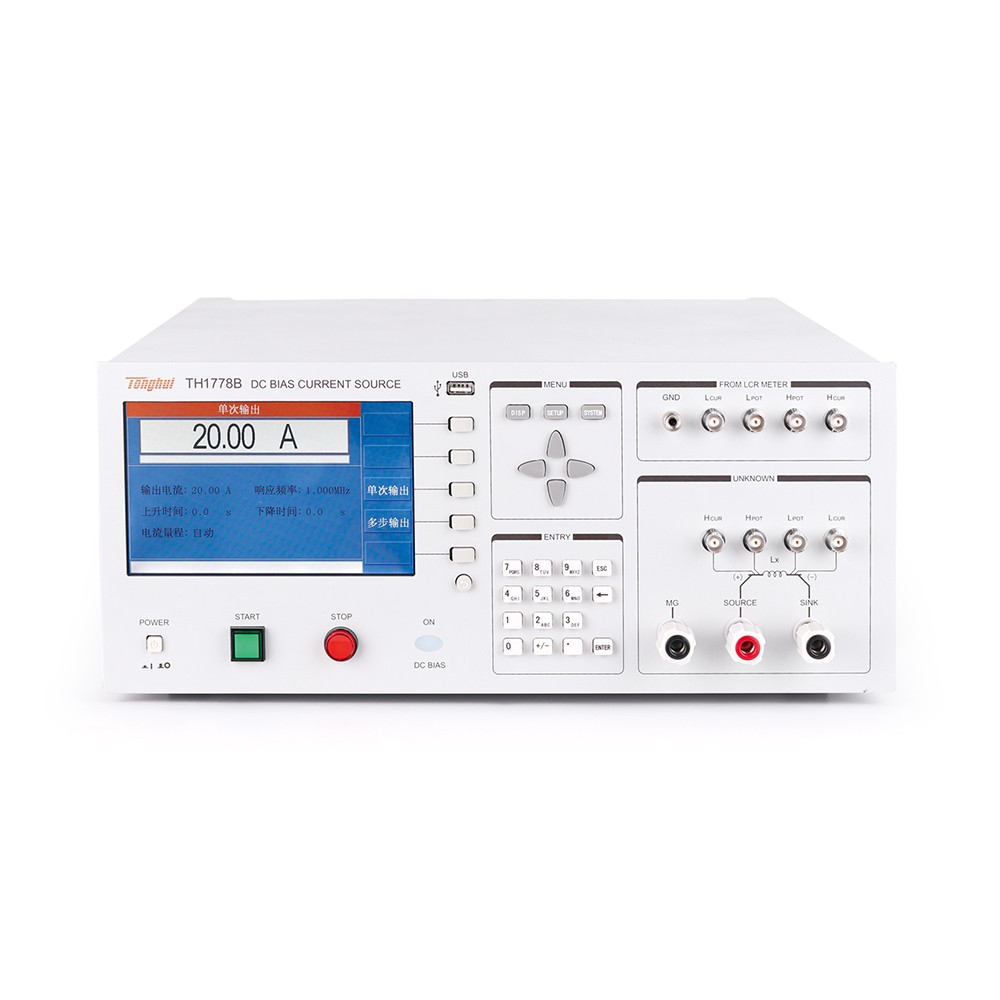

型号 | TH1778B |
显示 | 7英寸 800×600 RGB TFTLCD屏 |
操作 | 实体按键+脚控开关 |
支持测量频率 | 0Hz-2MHz |
电流范围 | 0-±20A（不支持叠加） |
电流 | 量程 | 0mA-1.000A | 1.000A-5.000A |
步进 | 5mA | 25mA |
扫描调整时间 | 4ms-3600s | 10ms-3600s |
扫描调整最小步进 | 5mA | 25mA |
量程 | 1.000A/5.000A/20.0A |
最大输出电压 | 10V（此电压为输出1.000A时的电压，不同量程请参照用户手册） |
最大允许直流电阻 | Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） |
最大允许电感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） |
量程方式 | 自动 |
启动及停止控制方式 | START/STOP实体按键、4种脚控、总线 |
连续加载最大电流时间 | 保守2-3h，不间断输出 |
功能 | 仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等 |
LCR连接能力 | 可受控TH2829/TH2827/TH2832/TH2838/TH2839 |
接口 | RS232、SlaverLink |
附件
标配 |
配件名称 | 型号 |
测试连接盒 | TH26004E-2 |
测试夹具 | TH1778-01 |
RS232连接电缆(配TH10101) (两头孔,2和3脚交叉)(2H/DB-9F 2/L 1400) | TH26034 |
