简要介绍

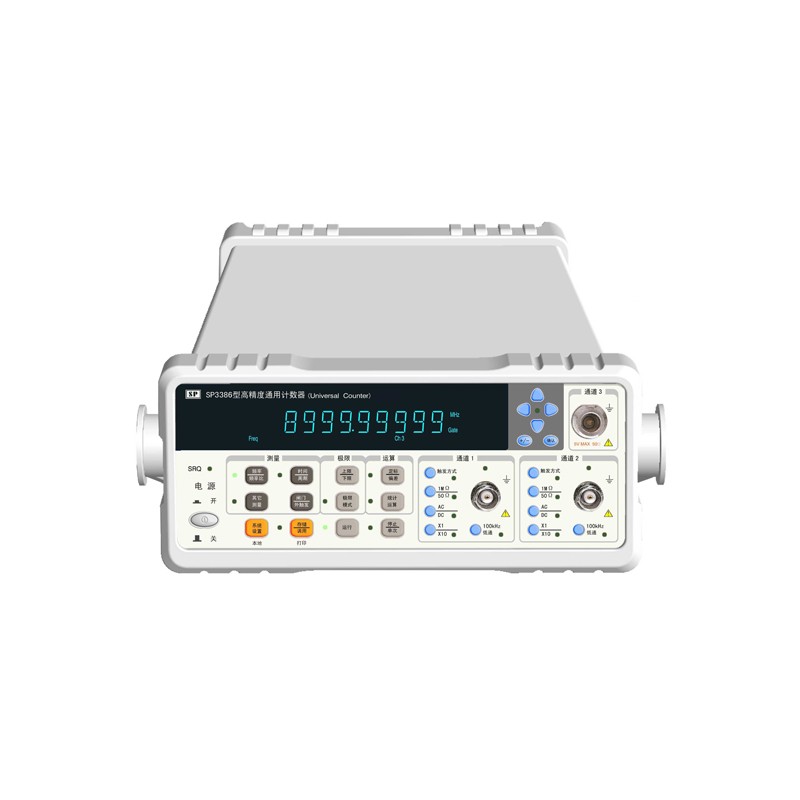

SP3386 系列高精度通用计数器 是我公司研制的一种高精度的测频测时仪器。它以高性能的 AVR 单片机为核心，进行功能控制、测量时序控制、数据处理和结果显示。采用倒数计数技术，实现全范围内的等精度测量。它除了具有频率、周期、时间间隔、脉宽、占空比、相位、计数等测量功能外，还有频率的多次平均、最大值、最小值、标准偏差、阿仑方差、最大偏差（最大值减最小值）、单次偏差（减预置值）和 PPM 的测量运算功能。仪器带有外触发 外闸门功能，能够上升沿触发测量（时间测量时）和正闸门内测量频率（频率测量时）。机内钟频为 150MHz 。该机性能稳定，功能齐全，测量范围宽，灵敏度高，动态范围大，精度高，体积小，使用方便可靠。在工业生产、科研计量等领域有着广泛的用途，是传统电子计数器理想的更新换代产品。

产品特点

采用高性能 150MHz 钟频，测频分辨率每秒 9 位，测时分辨率 7ns

采用高性能 AVR 单片机、大规模集成电路和 CPLD 器件，仪器可靠性高

通道 1 频率可达 150MHz

通道 3 频率测量最高可达 9GHz

能够测量单次时间间隔和单次脉冲宽度

频率测量具有极限运算功能

频率测量具有数学运算功能

频率测量具有多次平均、最大值、最小值、最大偏差、单次**偏差、单次相对偏差（ PPM ）、标准偏差、阿仑方差统计运算功能

时间间隔、脉宽、相位、占空比的测量具有固定闸门内的多次平均测量功能，能大大提高测量精度

计数测量具有固定闸门内计数功能和手动操作计数功能

计数器当前参数自动存储，关机不丢失

计数器可存储 9 个测量状态

RS232 通用串行接口和 Centronics 标准打印机接口为标准配置

计数器配有 RS232 通用串行接口的软面板应用程序，能够用计算机直观进行测量控制和测量结果显示

选配IEEE-488通用程控制接口

仪器采用 VFD 显示，造型美观；体积小，操作舒适
