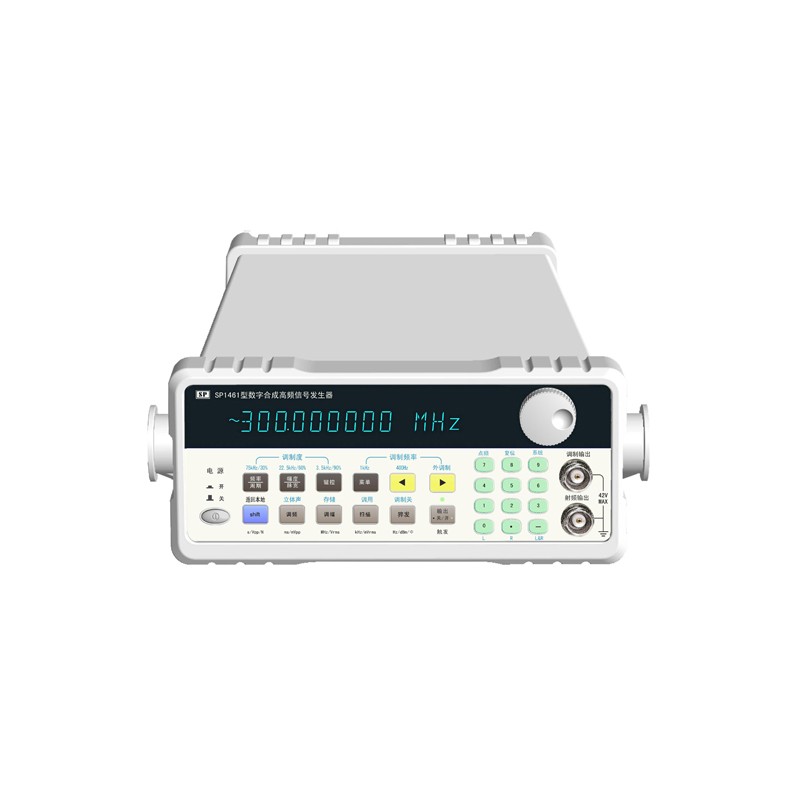

SP1461数字合成高频标准信号发生器，采用先进的DDS频率合成技术。1μHz（ ≤ 80MHz），1Hz（ > 80MHz）的频率分辨率，频率覆盖100μHz～300MHz，电平覆盖-127dBm～+13dBm,与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些独有的优点，是新一代高性能合成信号发生器。
产品特点
新型金属机箱，体积小，重量轻
采用VFD荧光显示，导电按键功能控制，读数清晰操作简便
数字化调制技术
120dB程控衰减，实现微伏信号输出
自动电平控制电路，有效保证输出幅度的稳定
外标频输入，实现全频段更高频率精度
载波频率、电平、调制任意存储调用
SMT工艺生产，可靠性高
带RS232接口，可选配GP-IB接口
脉冲调制选件，立体声调频选件
技术指标
名 称 | 技 术 指 标 |
频率范围 | 100μHz～80MHz（SP1461 Ⅰ型） 100μHz～110MHz（SP1461 Ⅱ型） 100μHz～150MHz（SP1461 Ⅲ型） 100μHz～200MHz（SP1461 Ⅳ型） 100μHz～300MHz（SP1461 Ⅴ 型） |
频率分辨率 | 1μHz(fc≤80MHZ) 1Hz(fc>80MHZ) |
频率精度 | ±2.5ppm |
输出功率范围 | -127dBm～+13dBm |
输出功率分辨率 | 0.1dB |
衰减精度 | ±2dB |
输出阻抗 | 50Ω,VSWR<1.5 |
频谱纯度 | 谐波:<-30dBc(输出电平≤+4dBm) 分谐波:<-40dBc (输出电平≤+4dBm) 非谐波:<-40dBc (输出电平≤+4dBm, 偏离载频≥5kHz ) |
调频 | 峰值频率偏移: fc/2 (载波频率 +偏移≤80.1MHz, 载频≤80MHz) 峰值频率偏移:0～100kHz (载频>80MHz) |
调幅 | 1～120% (载频≤80MHz) 1～80% (载频＞80MHz) |
FSK调制 | F1和F2在各频率分段内任意设定 |
PSK调制 | 相位1 (P1) 和相位2 (P2) 范围: 0～360°(载频≤80MHz) |
猝发 | 猝发计数:1～10000个周期 (载频 ≤80MHz) |
频率扫描 | 扫描速率: 1ms～800s 线性 (载频≤ 80MHz) 100ms～800s 对数(载频≤80MHz) 步进时间: 10ms～800s (载频>80MHz) |
外形尺寸 | 255mm×370mm×100mm |
重量 | 4kg |
