FOTRIC 600D系列双舱热像仪
恶劣环境 稳定运行
普通热像仪无法在雨雪、严寒、高温、沙尘等恶劣环境下运行工作。FOTRIC热像舱机具备不低于IP66防护等级的防护罩确保能在大部分环境下正常工作。
设备状态监控软件
MonitIR综合监控系统集合了资源管理、设备管理、设备监控和报警管理等系统功能。
资源管理功能用来添加、编辑、删除和配置监控点、区域、服务等，是综合监控系统稳定运行的基础。
设备管理用以添加、编辑、删除用户设备台账，完成与监控点的关联等操作，是系统配置的关键。
设备监控主要作用是展示被测设备的动态数据、动态缺陷图表、动态曲线、实时视频等，是人机交互的窗口。
报警管理包括警报输出配置、报警预览和报警展示等功能，是系统的报警核心：
具备声光、邮件、微信、短信、电话等多种输出警报方式。
实现了实时查看视频的同时确认监控点是否有报警信号。
可展示报警的数据、图片、实时视频和视频回放等信息。

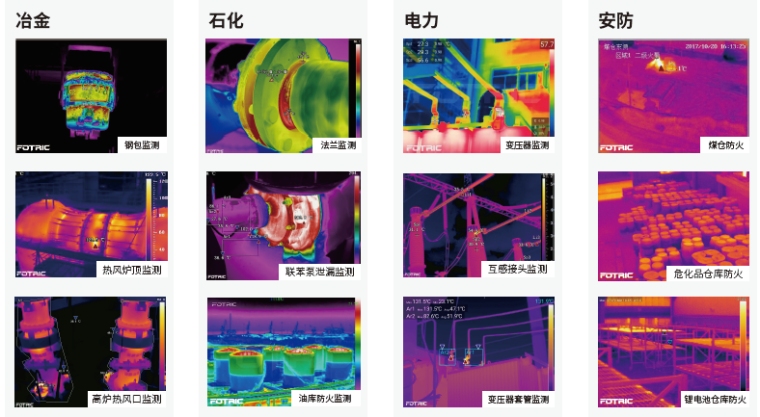

应用场景
FOTRIC 600D系列技术参数
型号 | 628sH 626SH | 626SH | 628S | 626S | 625S | 618S | 616S | 615S | 613S |
基本参致 | | | | | |
红外分辨率 | 640"480 | 384*288 | 640*480 | 384"288 | 320*240 | 640*480 | 384*288 | 320*240 | 160*120 |
| 探测器类型 | 焦平面阵列FPA,非制冷微热量 |
热灵敏盛(NETD) | <30mk | <50mk | <30mk | <50mk | <50mk | <30mk | <50mk | <50mk | <60mk |
响应波段 | 7.5μm-14μm |
视场角(FOV) | 参考镜头参数配置 |
空间分辨率(IFOV) | 参考镜头参数配置 |
最小成像距离 饶头焦距 | 参考镜头参数配置 |
参考镜头参数配置 |
对焦方式 | 自动 | 手动 |
测温分折 |
测温范围 | -20℃-2000℃ | -20℃-2000℃ | -20℃-650℃ | -20℃-650℃ | -20℃-350℃ | -20℃-650℃ | -20℃-650℃ | -20℃-350℃ | -20℃-350℃ |
测湿精度 | | ±2"C或±2%，取大值 |
| 温度标定方式 | 仓机一体温度标定,测温更精准 |
全局测温修正 | 发射率(0.01-1.O)反射混度、大气温度、相对湿度.目标距离、外部光学话过率 |
| 区域测温修正 | 区域发射率(0.01-1.0) |
图像显示 | |
调色扳 | 铁红.黑白、彩虹等10种调色板,可反转调色板 |
图像处理 | 非均匀性校正，智能增益控制 |
图慷镜像 | 左右,上下，中心 |
全辐射流 | 25H的全辐射流 | 30Hz的全辐射流 | │25Hz的全辐射流 | 30Hz的全辐射流 | 25Hz的全辐射流 | 30Hz的全辐射流 |
功能特性 |
测温区域 | 支持5个测温点，10个测温线，10个测温区域，支持Modbus输出 |
| 行业应用软件 | TrendIR |
网络连接 |
以太网类型 | 10M/100M/1000M自适应 |
| 网络协议 | IPv4,UDP,TCP,RTSP,RTCP,RTP |
并发访问 | 主码流、子码流10路，全辐射1路 |
接入标准 | ONVIF |
电气接口 |
电源接口 | 接线端子 |
| 网络接口 | RJ45 |
报警输入/输出 | 1路继电器输出;负载能力:24V,3A |
| 串口 | 1路RS-485 |
电源系统 |
供电方式 | AC24V/DC24V |
| 典型功耗 | <5W;雨刷<1.2W;风冷加热系统<10.5W |
可靠性和认证 |
防护等级 | IP67;TVS 6000V防雷.防浪涌、防突波，符合GB,/T17626.5四级标准 |
物理参数 |
工作温度 | -30°C-60℃ |
| 存储温度 | -40℃-70℃ |
相对湿度 | <90% |
尺寸 | 496mm"185mm*134mm |
重量 | 6kg |
外壳材质 | 外壳材料:铝合金 |
安装方式 | 支持安荻方向调整,水平360°可调节，垂直-45～+45° |
遮阳罩 | 有 |
雨刷 | 选配 |
风冷系统 | 有 |
加热系统 | 有 |
标准配置 | 单视热像舱机、电添模块(1C220V转DC24).万向节、资科袋(用户手册.标定证书.装箱单)、 附件袋(内六角颁手).包装箱 |
