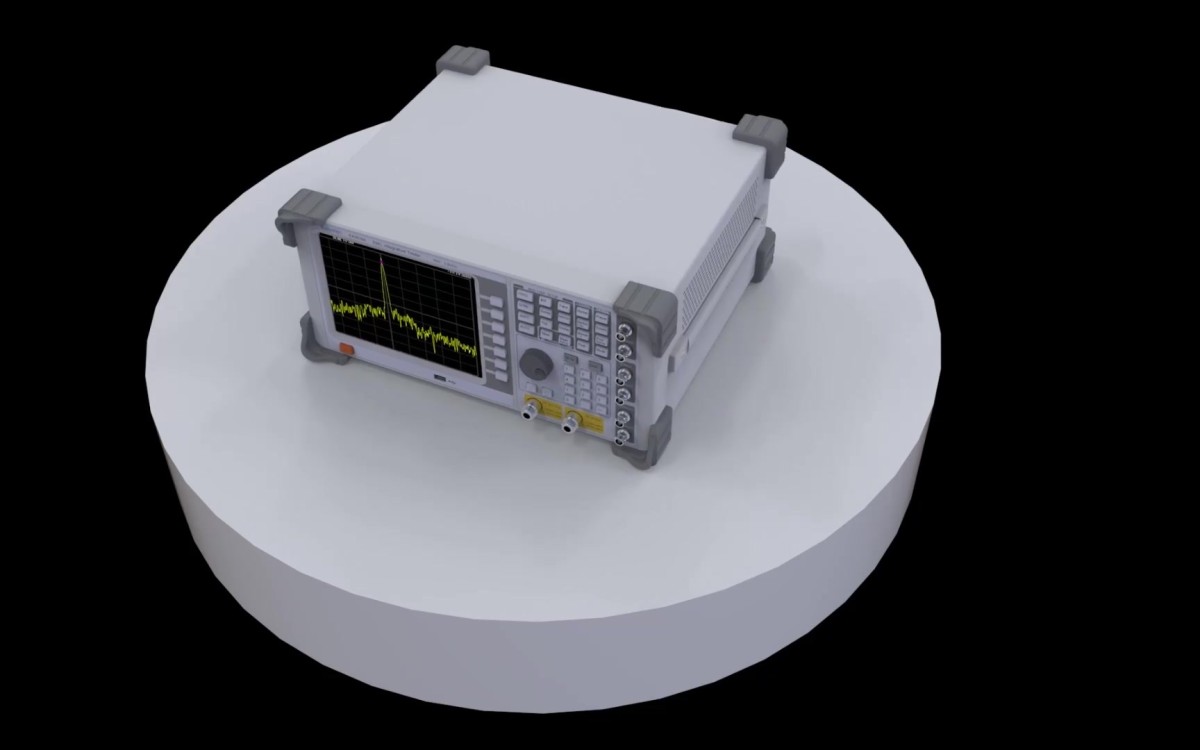

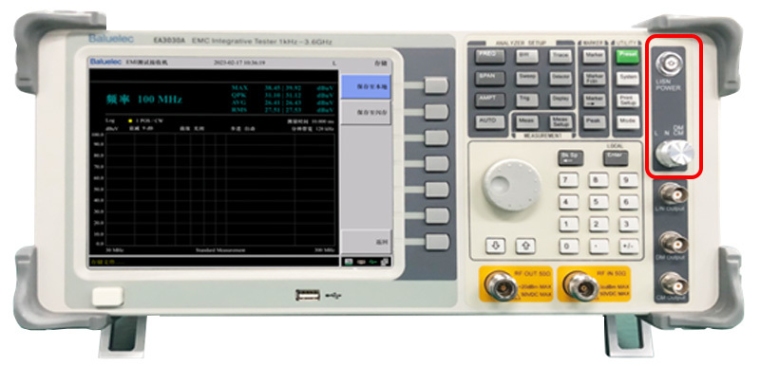

EMC综合测试仪EA3030A是一款紧凑型的电磁兼容测试诊断装置，它集成EMI接收机、人工电源网络（LISN）和共差模分离装置三个测试设备于一体。具有EMI接收、频谱分析仪、网络分析仪、滤波器设计仿真、近场探测等功能。
EA3030A综合测试仪内嵌多种EMC测试标准（GJB/GB/EN/FCC等），可帮助用户在预测试或早期发现传导和辐射干扰，定位干扰源，确定干扰分量；在汽车电子、照明、家电、开关电源、充电电源等行业的EMC测试中有着广泛而方便地应用。
 | 内嵌多种EMI测量标准 内嵌GB/GJB/EN/CISPR/FCC等多种EMI测量标准，支持自定义标准。 |

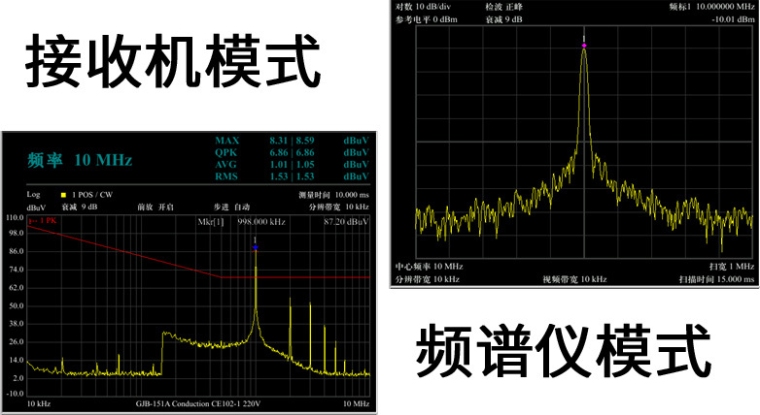

EMI接收机和频谱分析仪二合一 双系统模式：EMI接收机和频谱分析仪模式自由切换测量。 |  |
 | 多种检波方式 峰值PK、准峰QP和平均AV等检波方式。 |
内置LISN和共差模分离器 LISN与共差模分离器输出端口可开关切换输出。 |  |
 | 可组建EMC自动测试系统 可编辑EMC测量分析测量软件和远程控制接口，可组建EMC自动测试系统，输出测试报告。 |

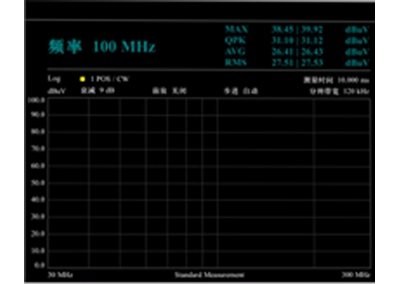

交互界面友好 接收机显示界面简洁明了 网格化显示，测量内容及参数一目了然 网格可关闭，突显迹线和频标等 |  |

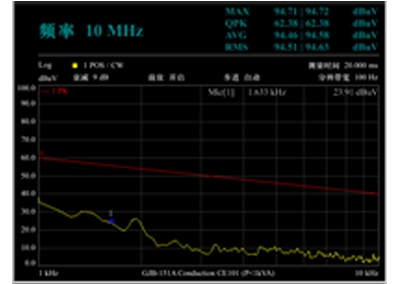

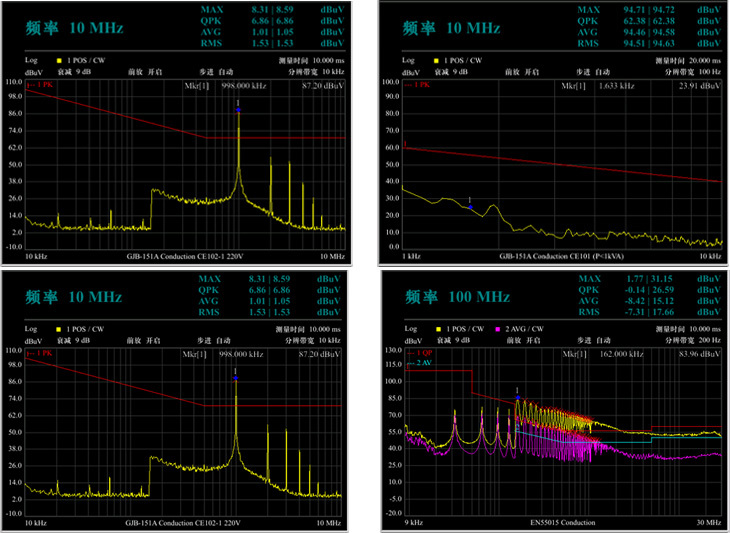

 | GJB 151A CE101测试界面 适用于水面舰艇、潜艇、陆军飞机（包括机场维护工作区）和海军飞机上的设备电源线测试，包括回线。测试符合GJB 151A/152A-97标准CE101测试和校准要求，在测试系统软件支持下完成测试。 |

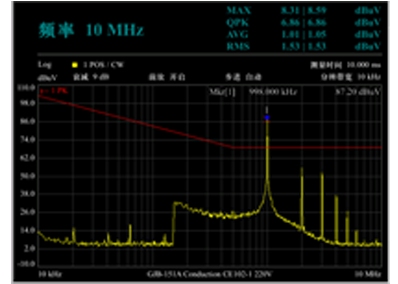

GJB 151A CE102测试界面 适用于所有的设备电源线，包括电源回线。测试符合GJB 151A/152A-97标准CE102测试和校准要求，在测试系统软件支持下完成测试 |  |

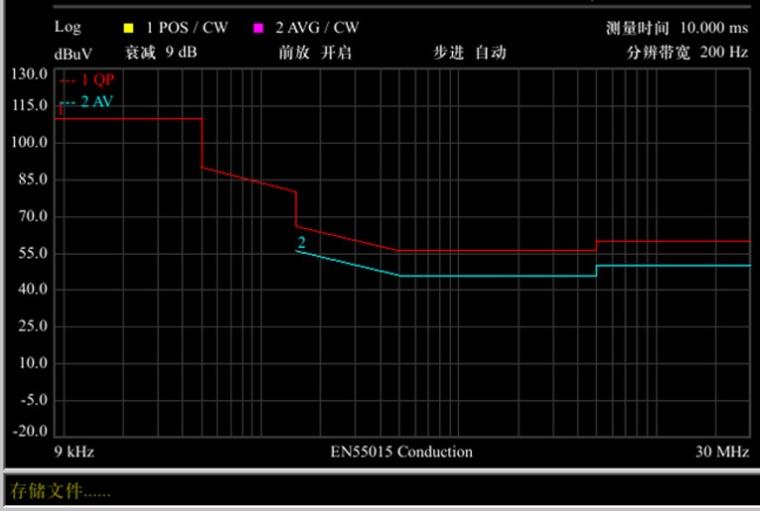

 | EN55015 传导测试界面 适用于所有的电子照明和类似设备。测量电子照明和类似设备，以确定电子照明和类似设备传导发射不超过规定的限值，防止其通过耦合途径干扰电网设备或系统的工作。 频率范围：9kHz-30MHz。 |

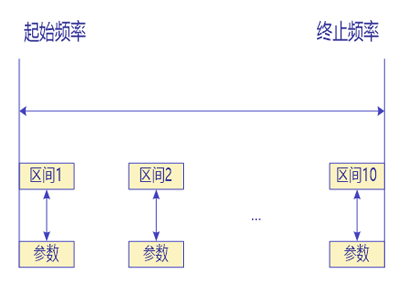

EMI接收机可采用单段测量和多段测量方式 接收机模式内置10个可调步进的区间测量，每个区间均可进行不同参数的测量 |  |

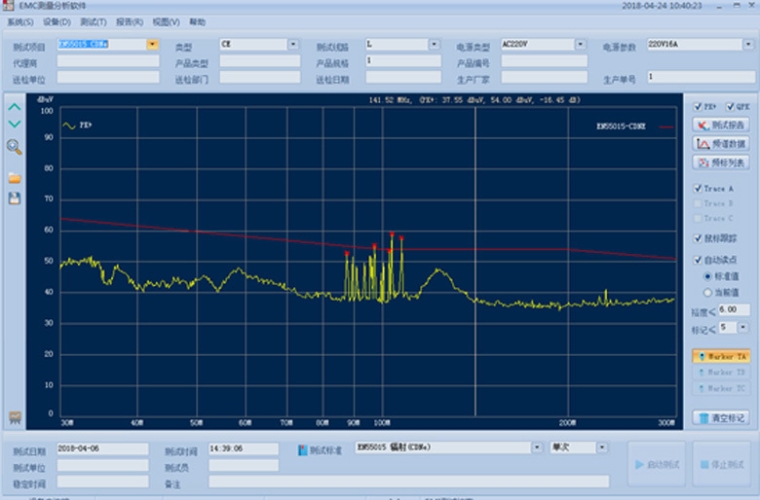

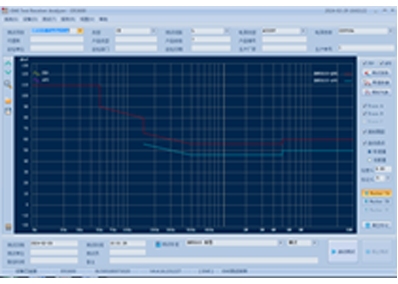

| ETR测量上位机软件 可搭建标准的EMC自动化测试系统，生成规范的Word/PDF版本测试报告 |

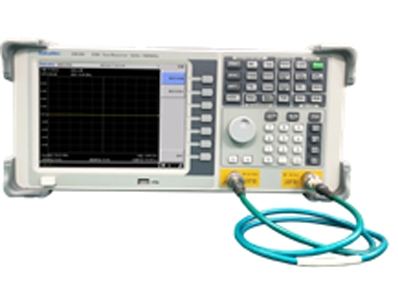

网络测量（跟踪源） 测量无源网络（如滤波器、衰减器、电缆线）的插入损耗、隔离度和放大器放大倍数等。 |  |

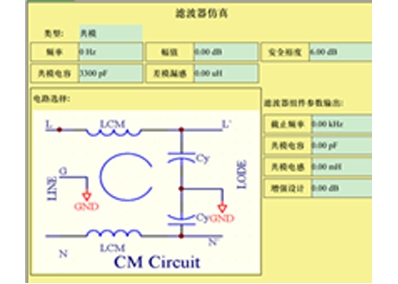

| 滤波器仿真 内置滤波器仿真软件—Filter Designer。根据超标点设置和安全裕度设置，计算出滤波器设计的各个参数。 |
- 频率范围：1kHz～3.6GHz
- 读数精度：±( 频标读数 × 频率基准精度 + 末位显示单位的一半 )
- 分辨率带宽范围：200Hz/9kHz/120kHz/1MHz
- 分辨率带宽精度：＜10%
- 检波器：正峰、负峰、准峰、平均、R M S
- 扫描时间：100us～100s
- 扫描点数：601～1001
- 人工电源网络频率范围：9kHz～30MHz
- 人工电源网络额定电流：10A
- 分离频率范围：10kHz～30MHz
| 配置 | 描述 | 订货号 |
| 主机 | 综合测试仪(1kHz～3.6GHz) | EA3030A |
| 标配 | CD光盘(用户手册、编程手册) | |
| 电源线(220VAC) | |
| N/SMA-JK接头 | |
| N/BNC-JK接头 | |
| 双SMA电缆 | |
| 内置人工电源网络(10A) | |
| 内置跟踪源(10kHz～1.5GHz) | |
| 共差模分离器(9kHz～30MHz) | |
| 选配 | 脉冲限幅器 | PLA030 |
| 射频开关 | RFS003 |
| CDNE耦合去耦网络，16A | CDNE016 |
| 电流注入探头 | PRBI-400 |
| 电流检测探头 | PRB330 |
| 探头校准夹具 | CLA001 |
| 宽带放大器(+5V DC) | LNA010 |
| 近场探头 | ANT01 |
| 隔离变压器 | GBK-1000VA |
| EMC测试软件 | BL.EMC.ETR |
