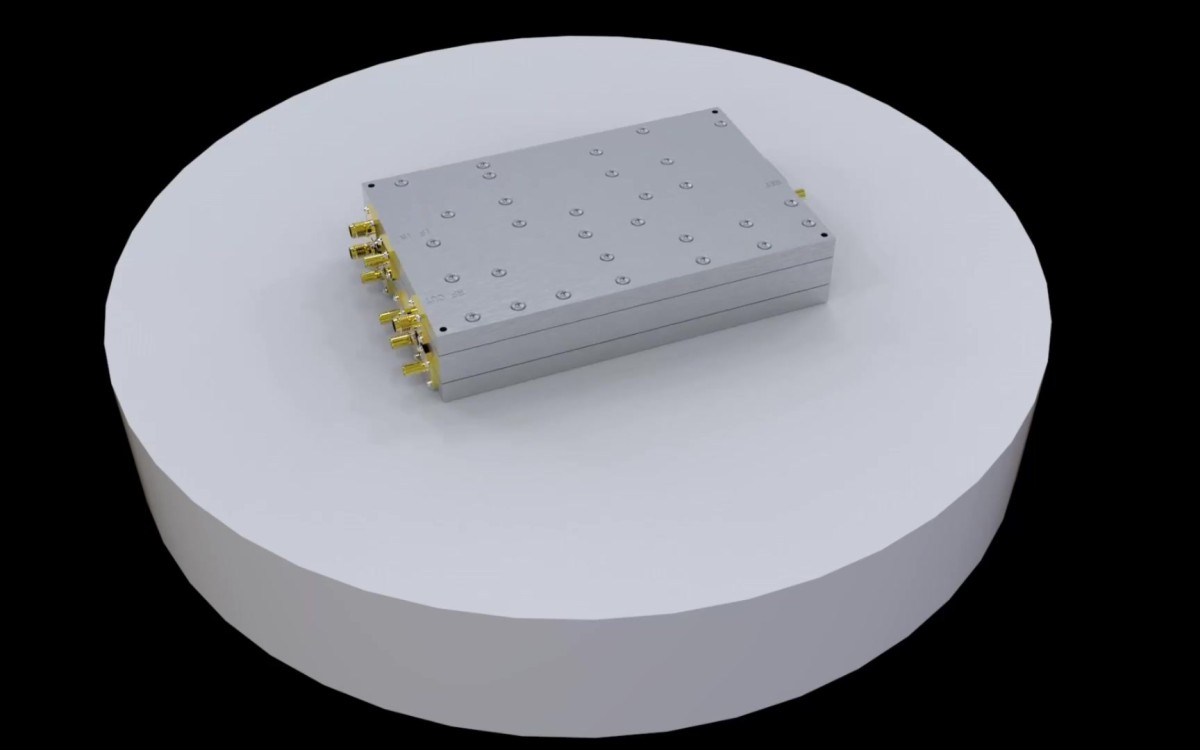

MSG700 系列信号发生器模块拥有丰富的功能和灵活集成的体积，模块具备了连续波信号、模拟调制、脉冲调制、数字调制、幅 / 频扫描、线性调频以及上变频等多种功能，适用于教学科研、产品开发和系统集成。A 型系列模块侧重于模拟信号调制，其最大模拟调制速率高达 1MHz;B 型模块侧重于数字调制，内置 IQ 调制器，可以灵活支持各种通信数据链、标准公网通信和有线数字电视广播等基带数据的输入 I/Q调制，最大基带调制带宽高达 20MHz，方便用户进行实验平台搭建。完备的标准 SCPI 命令集和通用 USB 及 LAN 接口，为您进行远程控制和二次开发带来了极大的便捷。

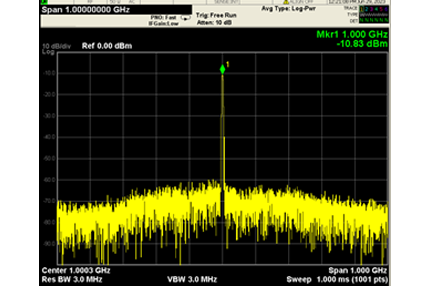

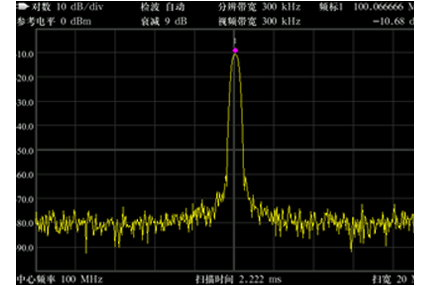

 | 纯净的连续波信号 - 可以输出不同的频率和幅度信号。
- 输出功率动态范围高达130dBm
|

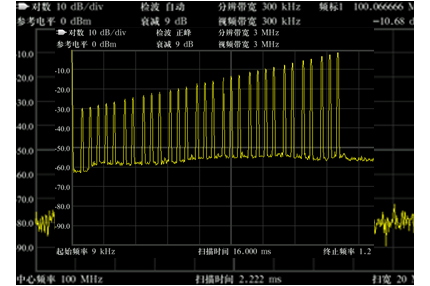

输出步进扫描信号 - 信号发生器能提供相等步进的扫描信号
- 包括扫频、扫幅和频率、幅度同时扫描三种扫描模式
- 分为步进和列表两种扫描类型
|  |
 | 模拟调制信号 - 信号发生器可以输出调幅（AM）/调频（FM）/调相（ΦM）模拟调制信号

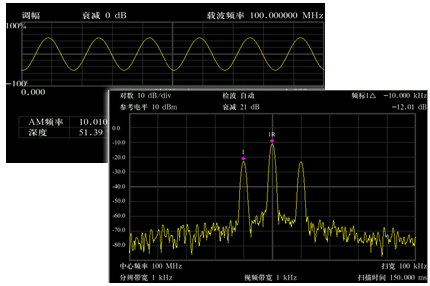

- 左侧图片是AM调制信号，包含调制深度和调制率参数
|
数字调制信号 - 信号发生器可以输输出ASK/FSK/PSK/QAM等多种数字调制信号

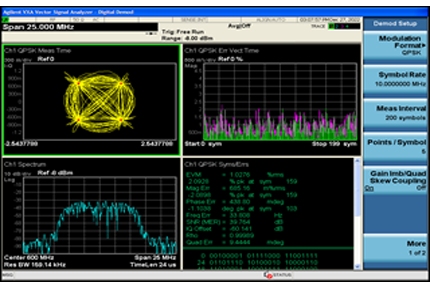

- 图片为QPSK调制信号，具有优良的调制指标
- B型内置IQ调制器
|  |
| 低频输出功能 - 信号发生器可以输出低频正弦波、方波、三角波和锯齿波信号

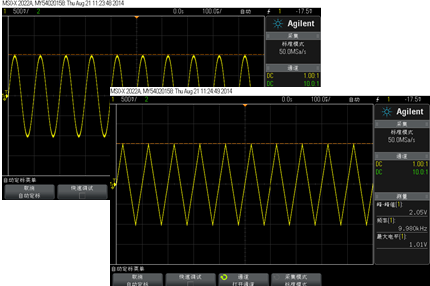

- 图片分别对应正弦波和三角波。波形输出纯净稳定
|
上变频 - 射频上变频为用户提供了频率上变的功能，输入频率范围为190±30MHz，输出频率范围为201MHz～3.0GHz
- 在使用该功能时，本仪器将根据用户需要输出的频率和幅度，给出中频输入的频率和幅度信息，按此提示输入中频信号用户可获得更准确的输出信号幅度值
|  |

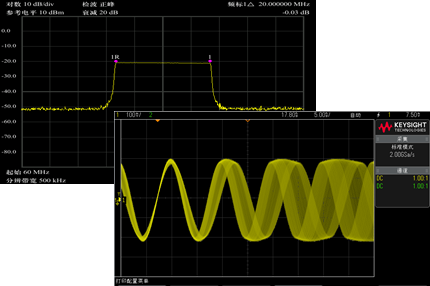

 | 线性调频功能 - 线性调频是指频率随时间而线性改变（增加或减少）的信号。线性调频信号的主要应用：常见的包括声纳、雷达、多普勒效应
- 线性调频可以同时保留连续信号和脉冲的特性
|

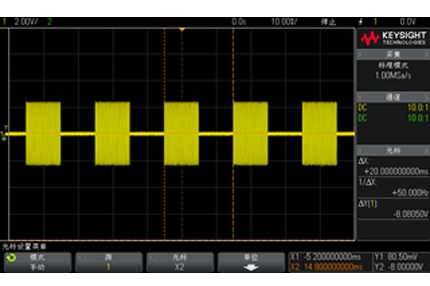

脉冲调制功能 - 信号发生器具有脉冲调制功能，最小脉宽100ns
- 信号发生器支持内、外部脉冲源输入信号
- 同时支持外部触发输入信号
|  |
- 频率范围：9kHz～3GHz
- 频率分辨率：0.23Hz
- 基准频率：10MHz
- 温度稳定度：±1ppm
- 内部参考输出：10MHz ，≥+2dBm
- 谐波典型值：≤-30dBc
- 非谐波典型值：≤-50dBc
- 单边带相躁：≤-93dBc/Hz@10kHz
- 输出功率范围：9kHz ～50kHz -120dBm ～0dBm、50kHz ～3GHz -120dBm ～+10dBm
- 功率准确度：±1.5dB（典型值）
| 配置 | 描述 | 订货号 |
| 主机 | 射频信号源模块 | MSG730A/SG730B/MSG760A/MSG760B |
| 标配 | CD光盘(用户手册、编程手册) | |
| 电源适配器(标准+12V电源适配器) | |
| 选配 | 内部基带数据产生 | MSG700B-BBG |
| 60MHz实时带宽选件(标配带宽20MHz) | MSG700-BBW |
| 射频上变频功能 | MSG700-RFUC |
| 线性调频功能 | MSG700-LFM |
| 幅度调制选件(SSB/DSB/CW) | MSG700-AMK |
| 跳频功能 | MSG700-HOP |
