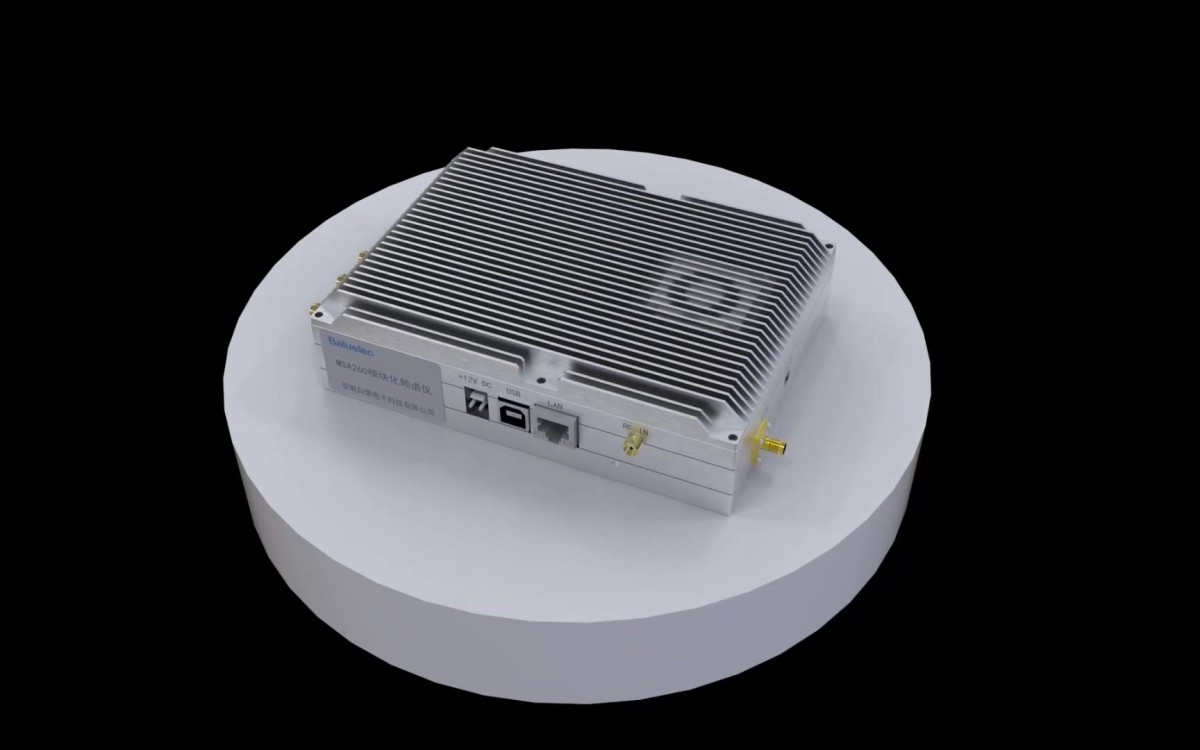

MSA系列频谱仪是一款宽频带、高性能、小尺寸微波频谱分析仪，测量频率覆盖5kHz 20GHz。高度集成化射频前端和数字处理一体化设计，使其具备超小的体积和独立的信号处理能力，适合应用于微波测试系统集成。MSA系列模块化频谱仪主要技术指标可媲美台式频谱仪，高达80dB的中镜频抑制和极小的剩余响应指标使其满足无线电监测的要求。最大40MHz的实时带宽满足移动通信、电视和WiFi等常用无线电信号的测试，145MHz模拟中频输出为用户提供了多种测试的选择。标准SCPI指令可以轻松实现系统测试设备的替换。
| 扫频频谱测量 √.宽频带、大动态范围 √.优异的小信号测量能力 √.高达80dB中/镜频抑制比 √.具备多种高级测量功能 |

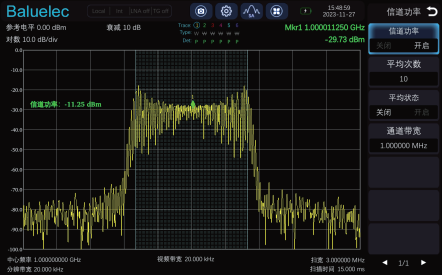

信道功率测量 √.测量指定通道带宽的功率和功率密布 |
|

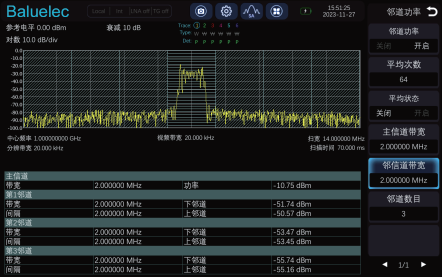

| 邻道功率测量 √.测量主信道功率值、前后邻近两信道功率值及其与主信道的功率差 |

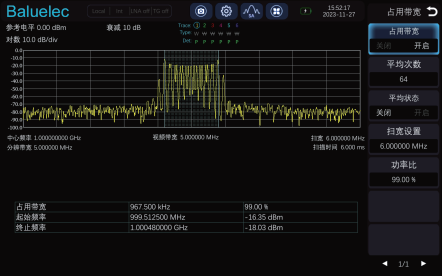

占用带宽测量 √.积分计算整个扫宽内的功率，然后根据设定的功率比计算出 该比例功率所占带宽 |
|

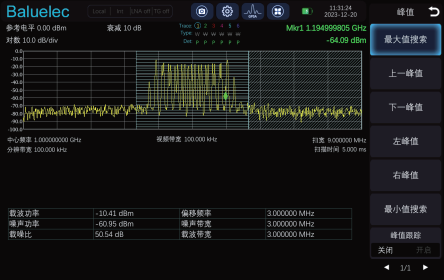

| 载噪比测量 √.测量指定带宽的载波和噪声的功率及二者的比值 |

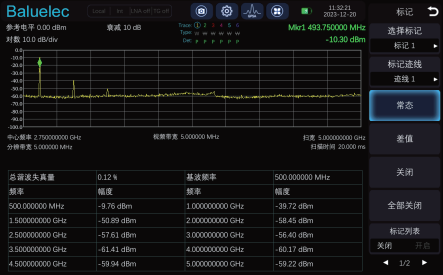

谐波失真测量 √.积分计算整个扫宽内的功率，然后根据设定的功率比计算出 该比例功率所占带宽 |
|

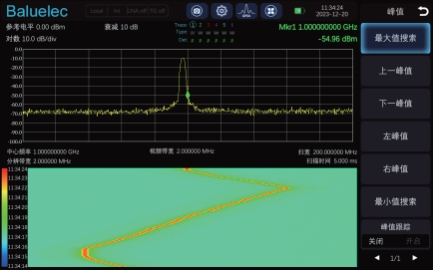

| 瀑布图 √.测量频谱随时间变化情况 |

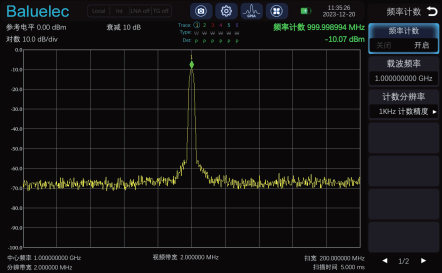

频率计数测量 √.更加准确的测试信号的频率准确度 |
|

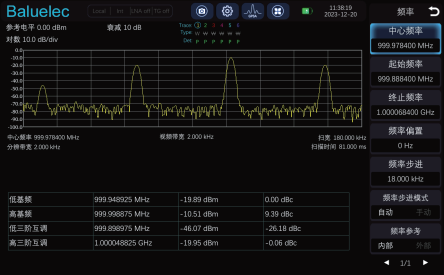

| 三阶互调测量 √.测量两个信号（幅度相同，频率相近）的三阶互调产物的参数 |

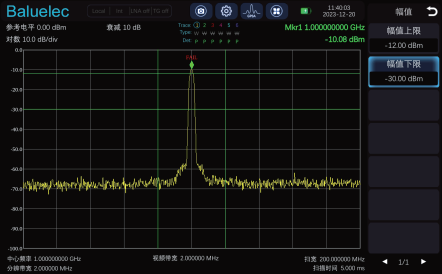

Pass-Fail方式测量 √.检验被测信号是否位于设置的窗口或区域内 |
|
| 测量结果存档和远程控制 √.仪器可用.BMP格式保存屏幕截图。 √.仪器通过USB或LAN与电脑之间交换数据。 √.电脑使用SCPI指令操控、设置仪器，并且按指令要求将测试结果传导电脑。 |
- 频率范围：5kHz～8GHz
- 最大实时带宽：40MHz
- 分辨率带宽:1Hz～5MHz
- 相位噪声:-98dBc/Hz@10kHz

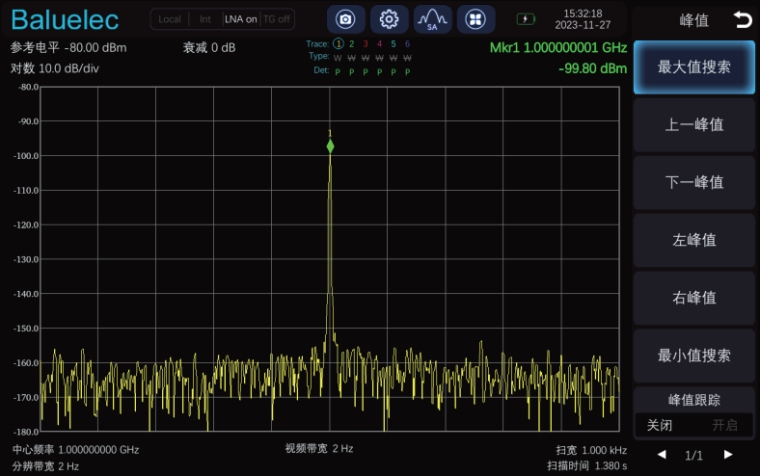

- 显示平均噪声电平:-160dBm
- 非零扫宽时扫描时间：5ms至3000s
- 零扫宽时扫描时间：20us至3000s
- 扫描模式：连续，单次
- 触发源：自由、视频、外部
- 电源电流：约1.2A
| 配置 | 描述 | 订货号 |
| 频谱分析仪模块 | 5kHz至8GHz | MSA080 |
| 9kHz 至20GHz | MSA200 |
| 标配 | CD光盘(用户手册、编程手册、PC上位机软件) | |
| +12V电源适配器或两芯电源连接线、LAN连接线 | |
| 选配 | 10MHz 高稳时基 | MSA01-0CX0 |
| 标准外壳 | MSA01-WK |
