通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

AC 110V/220V，±10%，50/60Hz ±5% （大陆地区默认AC 220V 50Hz）

保险丝

6A

最大功耗

200W

用户存储空间

无穷（PC）

通讯方式

以太网LAN、RJ45

外部触发输入

BNC,5V TTL

运行控制输入

BNC,5V TTL

外部同步输入

45 – 65Hz，同名端与异名端之间 20-500V

同名端、异名端与机壳 0-500V

失效检测

失效时前面板LCD显示，并中断仪器工作

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地方式

使用扁平接地线

机箱尺寸

19英寸/4U

仪器重量

约26Kg

温度范围

15–35℃

湿度范围

45%–75%

气压范围

86kPa–106kPa

电快速瞬变脉冲参数

测试电压范围

0.2 kV – 5.0kV ±10%

校准电压从250V校准

极性

正、负、先正后负

源阻抗

50 ohm

脉冲波形

5/50ns,50 ohm 和 1000 ohm负载

上升时间

5ns ±30%, 50 ohm 负载

1000 ohm 负载

脉冲持续时间

50ns ±30%, 50 ohm 负载

50ns – 15 / + 100ns, 1000 ohm 负载

脉冲频率

0.1kHz – 1000kHz

脉冲群持续时间

0.001 ms – 1000ms 支持个数设置

脉冲群周期

11 ms – 10100ms

测试持续时间

1s – 9999s

触发方式

自动、手动、外部触发

直接输出方式

通过高压同轴连接器

同步

0° - 360°，分辨率1°步进设置或随机方式（默认采集L1-N相位角度，任意线-线、线-地相位采集功能选配）

耦合网络衰减比例

<10%设定电压值

网络

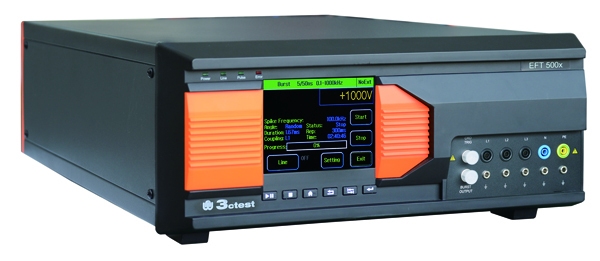

EFT 500S：内置单相耦合/去耦网络 AC 250V 32A DC-1 220V 32A

EFT 500T：内置三相耦合/去耦网络 AC 690V 32A DC 1000V

32A

随机标配

三芯电源线、测试线、扁平接地线、保险丝、同轴线、出厂检验报告、说明书

选配测试功能和附件

1. EFT耦合/去耦网络EFTN系列IEC61000-4-4

EFTN 38100T（三相五线AC 380V 100A）

EFTN 6932T（三相五线AC 690V 32A）

EFTN 69100T（三相五线AC 690V 100A）

EFTN 15100T（三相五线AC 3×700V

100A）

2. 电容耦合夹 CCC 数据信号线试验

3. 脉冲群校准组件，包含TFB 500(SHV)/TFB 1000(SHV)、网络端口适配器和手提箱，满足群脉冲校准：

TFB 500(SHV)：输入阻抗50Ω、输出阻抗50Ω、衰减比500:1

TFB 1000(SHV)：输入阻抗1000Ω、输出阻抗50Ω、衰减比1000:1

4. PC控制软件Corelab

支持Windows 7 、 Windows 8 and Windows10，它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。
