静电放电校准装置ESD-CALA

静电放电校准装置ESD-CALA

型号:

ESD-CALA

产品介绍

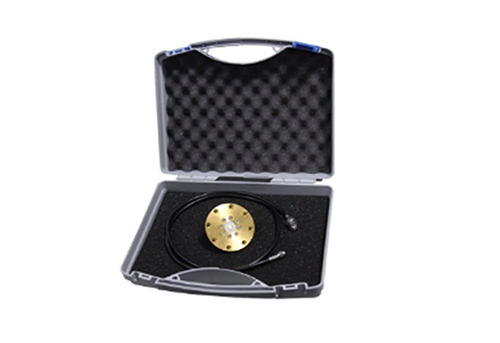

ESD-CALA校准装置由校准靶心BX602、同轴线和转接头组成。BX602是同轴电流靶心，依据IEC/EN 61000-4-2 Ed.2要求设计，用于监测判断静电放电发生器输出EDS脉冲波形参数是否满足法规要求。靶心外接（JZ602 JZ603）的衰减器用于连接示波器的输入功率匹配。

特点：

> 依据IEC61000-4-2 :2008

> 2Ω阻抗 ± 5%

> 测试电压高达 30kV

> 插入损耗± 0.5dB 在1GHz

> 插入损耗±1.2dB 在4GHz

> 包括BX602、同轴线和转接头

> 选配：校准靶心用锥形适配器（BX602-AD）

技术参数
ESD测试电压	Max 30KV
插入损耗	±0.5dB 1GHz ±1.2dB 4GHz 这个必须按照“靶心-衰减器-电缆”。靶心本身无需测试
安装方式	靶心应该安装在屏蔽室的墙上或者安装在一个至少1.2m*1.2m 面积的金属板上
输出端子	同轴SMA连接器
衰减器	根据示波器的输入功率，外接一个衰减器到BX602的输出端

随机标配
ESD校准靶芯、同轴线、转接头、使用说明书
选配附件
衰减器JZ602	20dB
衰减器JZ603	30dB
BX602-AD 校准适配器	50ohm适配线用于BX602验证；50ohm±2%，4GHz， IEC/EN 61000-4-2标准
