电感式接近传感器IMS18-12NNONC0S

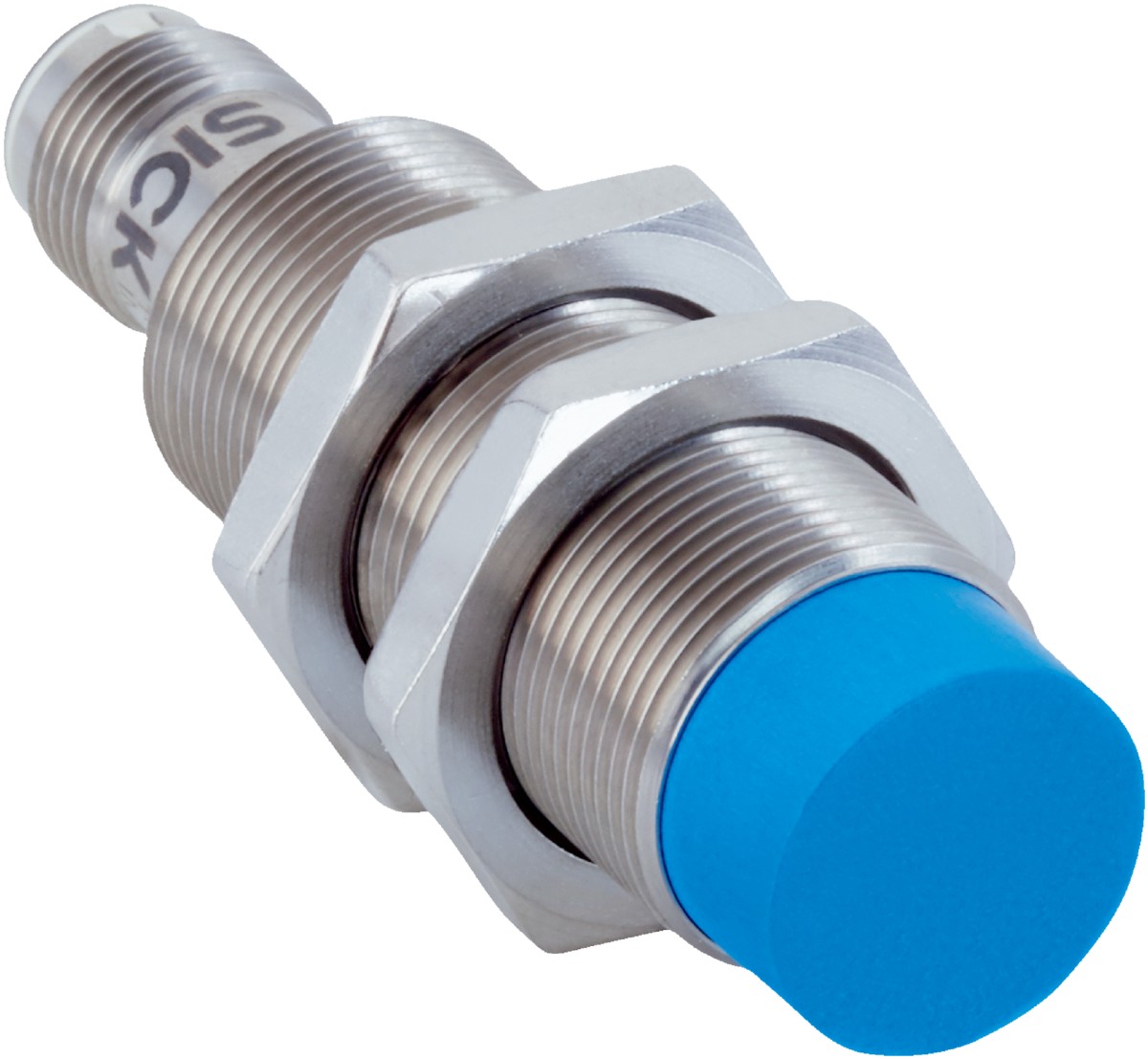

电感式接近传感器IMS18-12NNONC0S图片
型号:IMS18-12NNONC0S
货号:1103212
品牌:SICK


产品介绍

 European conformity (CE)  cULus listed  Regulatory Compliance Mark (RCM)  China Compulsory Certification (CCC)  E1  UK Conformity Assessed (UKCA)  CP

产品特点

设计构造米
外壳形状标准结构形式
螺纹尺寸M18 x 1
直径Ø 18 mm
触发感应距离 Sn12 mm
安全接通距离 Sa9.72 mm
安装在金属非齐平
开关频率900 Hz
连接类型插头，M12，4 针 1)
开关量输出NPN
开关量输出详情NPN
输出功能开口常闭
电气规格DC 3 线
外壳防护等级

IP68 2)

IP69K 3)

特殊特征耐清洗剂, 耐温性
特殊应用移动式工作设备, 卫生和潮湿环境, 恶劣的使用条件
供货范围紧固螺母，黄铜，镀镍 (2 x)

1) 镀金触点.

2) 根据 EN 60529.

3) 根据 ISO 20653：2013-03.

机械/电子参数

供电电压7.2 V DC ... 60 V DC
残余纹波≤ 10 %
电压下降≤ 2.5 V 1)
（接近传感器）通电后开始工作前的延时100 ms
滞后3 % ... 20 %
再现性≤ 2 % 2)
温度漂移 (Sr)± 10 %
电磁兼容性

干扰辐射和抗干扰性符合车辆法规 ECE-R10 Rev. 5：E1 型式批准

抗干扰性符合 DIN ISO 11452-2: 100 V/m

AM 垂直 20 MHz - 800 MHz；AM 水平 200 MHz - 800 MHz；PM 垂直/水平 800 MHz - 2.7 GHz

电缆传导的干扰量符合 ISO 7637-2（脉冲/严重级别/失效标准 12 V/失效标准 24 V）：1/IV/C/C、2a/IV/A/A、2b/IV/C/C、3a/IV/A/A、3b/IV/A/A、4/IV/C/A、5a/IV/B/B、5b/IV/B/B

EN 61000-4-2 ESD：4 kV CD / 8 kV AD

EN 61000-4-3 高频辐射：10 V/m

EN 61000-4-4 爆发：2 kV

EN 61000-4-5 浪涌：0.5 kV L-to-L，Ri：2 Ohm

EN 61000-4-6 高频电缆传导：10 V

环境检查快速温变 EN 60068-2-14, Na：TA = –25 ℃，TB = 75 ℃，t1 = 40 min，t2 = < 10 s，300 次循环，Delta Sr ≤ 10%
腐蚀检查盐雾试验 EN 60068-2-52：5 级严重，4 次循环
持续性电流 Ia≤ 200 mA 3)
空载电流≤ 10 mA
短路保险✔
通电脉冲保护✔
抗冲击与抗振性

抗振动性 EN 60068-2-6 Fc：25 g Peak (10 Hz ... 2,000 Hz) / –20 ℃ ... +50 ℃

耐冲击性 EN 60068-2-27 Ea：100 g 11 ms；沿 3 个坐标轴的各个方向 3 次冲击/-40 ℃ ... +85 ℃

持续抗冲击性 EN 60068-2-29 Eb：40 g 3 ms 上升，7 ms 下降/沿 3 个坐标轴的各个方向 5,000 次冲击/-20 ℃ ... +50 ℃

宽频带噪声 EN 60068-2-64：15 g rms (5 Hz ... 2,000 Hz)/沿 3 个坐标轴的各个方向 8 小时/-40 ℃ ... +85 ℃

运行环境温度–40 ℃ ... +100 ℃
外壳材料V4A 不锈钢, DIN 1.4404 / AISI 316L
材料，感应面塑料, LCP
壳体长度69 mm
可用的螺纹长度43 mm
最大拧紧力矩Typ. 60 Nm
防护等级III
UL 文件编号E181493

1) 在 Ia max 时.

2) 工作电压 UB 和环境温度 Ta 恒定.

3) 参见“持续电流 Ia 与温度的关系”特性曲线.

安全技术参数

MTTFD1,196 年
DCavg0 %

折减系数

提示这些数据仅作为参考，可能有偏差
不锈钢 （V2A）大约 0.7
铝 （Al）大约 0.43
铜（Cu）大约 0.37
黄铜 (Ms)大约 0.43

安装指导

备注相关图示参见“安装指导”
A18 mm
B45 mm
C18 mm
D36 mm
E12 mm
F96 mm

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
CCC 证书✔
cULus 认证✔
ECE 检验标志✔

分类

ECLASS 5.027270101
ECLASS 5.1.427270101
ECLASS 6.027270101
ECLASS 6.227270101
ECLASS 7.027270101
ECLASS 8.027270101
ECLASS 8.127270101
ECLASS 9.027270101
ECLASS 10.027270101
ECLASS 11.027270101
ECLASS 12.027274001
ETIM 5.0EC002714
ETIM 6.0EC002714
ETIM 7.0EC002714
ETIM 8.0EC002714
UNSPSC 16.090139122230
