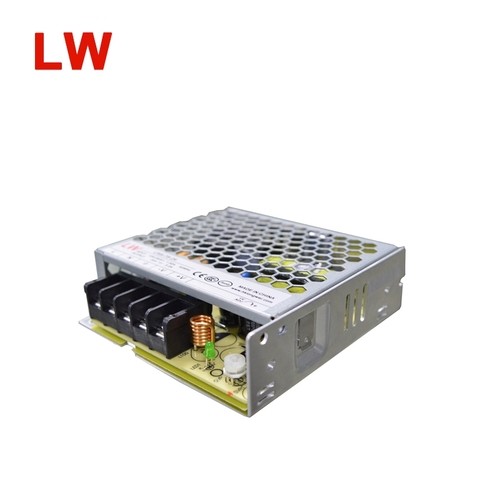

LW 75W单组输出开关电源 LRS-75W
特性：
l
全范围交流输入
l 可承受300vac浪涌输入5秒
l 空载功耗＜0.3W
l 体积小，1U低外形
l 工作温度可高达70℃
l 保护种类：短路/过负载/过电压
l 自然风冷
l 高效率，高寿命和高可靠度
l 电源启动LED指示灯
l 过电压等级 Ⅲ
l 100%满载老化测试
l 1年包换3年保修
应用：
工业自动化机械，工业控制系统，机械和电器设备，电子仪器，设备和装置，家用电器
型号 | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 |
输出 | 直流电压 | 5V | 12V | 15V | 24V | 36V | 48V |
额定电流 | 14A | 6A | 5A | 3.2A | 2.1A | 1.6A |
电流范围 | 0-14A | 0-6A | 0-5A | 0-3.2A | 0-2.1A | 0-1.6A |
额定功率 | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W |
纹波与噪声 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
电压调整范围 | 4.5-5.5V | 10.2-13.8V | 13.5-18V | 21.6-28.8V | 32.4-39.6V | 43.2-52.8V |
电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
启动、上升时间 | 500ms、30ms/230VAC 500ms，30ms/115VAC(满载时) |
保持时间 | 60ms/230VAC 12ms/115VAC(满载时) |
输入 | 电压范围 | 85-264VAC |
频率范围 | 47-63Hz |
效率 （Typ） | 86.5% | 89.0% | 89.0% | 90.0% | 91.5% | 91.5% |
交流电流（Typ） | 1.4A/115VAC 0.85A/230VAC |
浪涌电流（Typ） | 冷启动:65A/230VAC |
漏电流 | ＜0.75mA/240VAC |
保护 | 过负载 | 额定输出功率的110%-150% |
保护模式：打嗝模式，异常条件移除后可自动恢复 |
过电压 | 5.75-6.75V | 13.8-16.2V | 18.75-21.75V | 28.8-33.6V | 41.4-48.6V | 55.2-64.8V |
保护模式：关断输出电压，重启恢复 |
安规 | 认证 | CE ROHS CCC |
环境 | 工作温度 | -30～+70℃ |
工作湿度 | 20～90%RH,无冷凝 |
存储温度、湿度 | -40～+85℃，10～95%RH无冷凝 |
温度系数 | ±0.03%/℃ (0～50℃) |
耐振动 | 10-500HZ 2G 10min/1周期，X、Y、Z轴各60分钟 |
过电压等级 | Ⅲ |
尺寸 | 99*97*30mm（L*W*H） |
