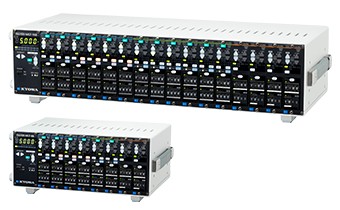

多功能信号放大器MCF-B
产品介绍
特点 通过将放大器卡装入机箱来构筑高性能放大系统，是便于携带的放大器。 使用CAL LOCK功能，可以保持校准值输出状态。 构成 ■机箱（订购时请从中任选其一） MCF-8B（可以安装8张放大器卡） MCF-16B（可以安装16张放大器卡） ■放大器卡 DPM-91A（动态应变测量卡，载波频率为5kHz） DPM-91A-I （降低变频干扰型动态应变测量卡，载波频率为5kHz） DPM-92A （动态应变测量卡，载波频率为12kHz） DPM-92A-I （降低变频干扰型动态应变测量卡，载波频率为12kHz） CDV-90A （信号放大器卡） CTA-90A （热电偶卡） CCA-90A （电荷放大器卡） CFV-90A （F/V转换卡） 注）DPM-91A和DPM-92A由于载波频率不同，不能同时安装。 注）使用应变片时，需要另外选购电桥盒。 注）安装好CTA-90A后，如果有空通道，需要安装MCF用盖板。 产品一览 全部显示 MCF-8B 多功能信号放大器，8通道
规格 | 可安装放大器卡数量 | 8 |
|---|
| 可安装的放大器卡 | 放大器卡型号 - 对应固件版本 DPM-91A - Ver. 03.00 or later DPM-91A-I - Ver. 03.00 or later DPM-92A - Ver. 03.00 or later DPM-92A-I - Ver. 03.00 or later CDV-90A - Ver. 03.00 or later CTA-90A - Ver. 01.02 or later CFV-90A - Ver. 03.01 or later CCA-90A - Ver. 03.00 or later |
|---|
| 显示仪表 | 可显示任意1个通道的输出电压 （符号1位, 数值4位的数字显示） 发生错误时, 显示出错号码和出错信息 |
|---|
| 控制开关 | （正面） 切换显示仪表的显示通道 BAL（全通道同时进行平衡调整） CAL，-CAL（全通道同时进行校准值输出） KEY LOCK（ON时，全通道的按键不可操作） （背面） OSC选择开关，OSC内部与外部切换开关 COM切换开关，COM和GND端子的连接、分离 |
|---|
| 显示通道 | 与显示仪表中正显示通道号对应的LED亮灯 |
|---|
| 显示键锁定 | 键锁定功能有效时，LED亮灯 |
|---|
| 显示PHYSICAL QUANTITY | 放大器卡为TEDS模式时，LED亮灯 |
|---|
| 显示MASTER | 使用动态应变测量卡时，主机背面的OSC选择开关 设定为INT（内部OSC）时，OCS INT显示LED亮灯。 |
|---|
| 其他功能 | 根据动态应变放大器卡的种类自动切换载波频率 |
|---|
指令控制功能 | 通信方式 | RS-485 半双工方式 |
|---|
| 通信速度 | 9600 bps |
|---|
| 字符长度 | 8位 |
|---|
| 奇偶位 | 无 |
|---|
| 停止位 | 1位 |
|---|
| 分隔符 | CR：外部装置向本产品发送指令时 CR LF：本产品向外部装置传输数据时 |
|---|
| 通信ID | 通过DIP开关设定 0～F (1台电脑多可控制16台) |
|---|
| 通信距离 | 总延长长度 长 200 m |
|---|
| 指令 | 指令控制开始 指令控制结束 选择监视器显示通道 读取卡种类 读取连接机型 读取版本 读取错误编号 读取电压值 执行 BAL动作（DPM-90A系列,CDV-90A） CAL输出执行处理 （DPM-90A系列,CDV-90A,CTA-90A,CFV-90A,CCA-90A） 执行灵敏度注册处理 （DPM-90A系列,CDV-90A,CTA-90A,CFV-90A,CCA-90A） 调整ZERO ADJ （DPM-90A系列,CDV-90A,CFV-90A,CCA-90A） 调整VERN ADJ （DPM-90A系列,CDV-90A,CTA-90A,CCA-90A） 设定电桥电源 （CDV-90A） 切换TEDS模式 （DPM-90A系列,CDV-90A,CCA-90A） 读取TEDS （DPM-90A系列,CDV-90A,CCA-90A） 设定LPF （DPM-90A系列,CDV-90A,CCA-90A） 设定HPF （DPM-90A系列,CDV-90A） 选择热电偶类型 （CTA-90A） 切换测量量程 （CFV-90A） 设定输入耦合 （CFV-90A） 设定触发电平 （CFV-90A） |
|---|
| 指令控制时的开关状态 | 锁定开关操作（CH SELECT按钮除外） |
|---|
| 指令控制时的通知方法 | KEY LOCK显示、LED闪烁 |
|---|
| 指令控制设定的解除方法 | 通过电脑指令及开关操作解除 |
|---|
| 指令控制解除时设定 | 保持前一个设定值 |
|---|
| 抗振性 | 5～55 Hz, 49.03 m/s2（5 G) X，Y，Z方向 各15 周期（1 分钟/循环） |
|---|
| 使用温湿度范围 | -10～50℃，20%～85%（无结露现象） |
|---|
| 保存温度 | -20～60℃ |
|---|
| 电源 | DC10～30 V |
|---|
| 消耗电流 | 1.5 A或以下（DC 15 V时） ※全通道安装CDV-90A, 每通道BV 2 V, 连接电桥电阻60 Ω时（消耗电流大） |
|---|
| 接头 | 集中输出电缆用接头（MDR接头 26孔插口） OSC用BNC接头 |
|---|
| 外形尺寸 | 246.4（W）×101（H）×170（D）mm ※不含凸起部分 |
|---|
| 重量 | 约3.5 kg 单体 约5 kg 全通道安装DPM-91A时 |
|---|
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU, (EU) 2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | DC电源线 P-76 接地线 P-72 同步电缆 U-59 集中输出电缆用接头 备用保险丝 操作说明书 |
|---|
| 选购件 | AC适配器 UEA360-1540 1通道盖板 MCF-DUMMY MCF用RS-485延长电缆 N-136 (约1 m) MCF用RS-485通信Y形电缆 N-137 (约0.3 m) 左右独立型机箱的安装零件 MCF-BKT MCF用提手 MCF-HANDLE |
|---|
MCF-16B 多功能信号放大器，16通道
规格 | 可安装放大器卡数量 | 16 |
|---|
| 可安装的放大器卡 | 放大器卡型号 - 对应固件版本 DPM-91A - Ver. 03.00 or later DPM-91A-I - Ver. 03.00 or later DPM-92A - Ver. 03.00 or later DPM-92A-I - Ver. 03.00 or later CDV-90A - Ver. 03.00 or later CTA-90A - Ver. 01.02 or later CFV-90A - Ver. 03.01 or later CCA-90A - Ver. 03.00 or later |
|---|
| 显示仪表 | 可显示任意1个通道的输出电压 （符号1位, 数值4位的数字显示） 发生错误时, 显示出错号码和出错信息 |
|---|
| 控制开关 | （正面） 切换显示仪表的显示通道 BAL（全通道同时进行平衡调整） CAL，-CAL（全通道同时进行校准值输出） KEY LOCK（ON时，全通道的按键不可操作） （背面） OSC选择开关，OSC内部与外部切换开关 COM切换开关，COM和GND端子的连接、分离 |
|---|
| 显示通道 | 与显示仪表中正显示通道号对应的LED亮灯 |
|---|
| 显示键锁定 | 键锁定功能有效时，LED亮灯 |
|---|
| 显示PHYSICAL QUANTITY | 放大器卡为TEDS模式时，LED亮灯 |
|---|
| 显示MASTER | 使用动态应变测量卡时，主机背面的OSC选择开关 设定为INT（内部OSC）时，OCS INT显示LED亮灯。 |
|---|
| 其他功能 | 根据动态应变放大器卡的种类自动切换载波频率 |
|---|
指令控制功能 | 通信方式 | RS-485 半双工方式 |
|---|
| 通信速度 | 9600 bps |
|---|
| 字符长度 | 8位 |
|---|
| 奇偶位 | 无 |
|---|
| 停止位 | 1位 |
|---|
| 分隔符 | CR：外部装置向本产品发送指令时 CR LF：本产品向外部装置传输数据时 |
|---|
| 通信ID | 通过DIP开关设定 0～F (1台电脑多可控制16台) |
|---|
| 通信距离 | 总延长长度 大200 m |
|---|
| 指令 | 指令控制开始 指令控制结束 选择监视器显示通道 读取卡种类 读取连接机型 读取版本 读取错误编号 读取电压值 执行 BAL动作（DPM-90A系列,CDV-90A） CAL输出执行处理 （DPM-90A系列,CDV-90A,CTA-90A,CFV-90A,CCA-90A） 执行灵敏度注册处理 （DPM-90A系列,CDV-90A,CTA-90A,CFV-90A,CCA-90A） 调整ZERO ADJ （DPM-90A系列,CDV-90A,CFV-90A,CCA-90A） 调整VERN ADJ （DPM-90A系列,CDV-90A,CTA-90A,CCA-90A） 设定电桥电源 （CDV-90A） 切换TEDS模式 （DPM-90A系列,CDV-90A,CCA-90A） 读取TEDS （DPM-90A系列,CDV-90A,CCA-90A） 设定LPF （DPM-90A系列,CDV-90A,CCA-90A） 设定HPF （DPM-90A系列,CDV-90A） 选择热电偶类型 （CTA-90A） 切换测量量程 （CFV-90A） 设定输入耦合 （CFV-90A） 设定触发电平 （CFV-90A） |
|---|
| 指令控制时的开关状态 | 锁定开关操作（CH SELECT按钮除外） |
|---|
| 指令控制时的通知方法 | KEY LOCK显示、LED闪烁 |
|---|
| 指令控制设定的解除方法 | 通过电脑指令及开关操作解除 |
|---|
| 指令控制解除时设定 | 保持前一个设定值 |
|---|
| 抗振性 | 5～55 Hz, 49.03 m/s2（5 G) X，Y，Z方向 各15 周期（1 分钟/循环） |
|---|
| 使用温湿度范围 | -10～50℃，20%～85%（无结露现象） |
|---|
| 保存温度 | -20～60℃ |
|---|
| 电源 | DC10～30 V |
|---|
| 消耗电流 | 3 A或以下（DC 15 V时） ※全通道安装CDV-90A, 每通道BV 2 V, 连接电桥电阻60 Ω时（消耗电流大） |
|---|
| 接头 | 集中输出电缆用接头（MDR接头 26孔插口） OSC用BNC接头 |
|---|
| 外形尺寸 | 440（W）×101（H）×170（D）mm ※不含凸起部分 |
|---|
| 重量 | 约5 kg 单体 约8 kg 全通道安装DPM-91A时 |
|---|
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU, (EU) 2015/863 (10 restricted substances) (RoHS) |
|---|
| 标配件 | DC电源线 P-76 接地线 P-72 同步电缆 U-59 集中输出电缆用接头 备用保险丝 操作说明书 |
|---|
| 选购件 | AC适配器 UEA360-1540 1通道盖板 MCF-DUMMY MCF用RS-485延长电缆 N-136 (约1 m) MCF用RS-485通信Y形电缆 N-137 (约0.3 m) 左右独立型机箱的安装零件 MCF-BKT MCF用提手 MCF-HANDLE MCF-16A用JIS机箱安装零件 MCF-JIS MCF-16A用DIN机箱安装零件 MCF-DIN |
|---|
DPM-91A 动态应变测量卡
规格 | 测量対象 | 应变片（需另行准备电桥盒） 应变片式传感器 |
|---|
| 输入通道数 | 1 |
|---|
| 适合电桥电阻 | 60～1000 Ω |
|---|
| 应变率 | 2.00固定 |
|---|
| 电桥电源 | 2 Vrms |
|---|
| 平衡调整范围（BAL） | 电阻：±2%或以内（±10000×10-6应变量或以内） 容量：2000pF或以内（电桥电阻为120 Ω时） |
|---|
| 平衡调整方式 | 电阻 : 自动平衡调整（保存在非易失性内存中） 精度 : ±0.5×10-6应变或以内（条件：输入100×10-6应变量，输出5 V时） 容量 : CST方式（自动追踪） |
|---|
| 响应频率 | DC～2.5 kHz（偏差±10%或以内） |
|---|
| 载波频率 | 5 kHz |
|---|
| 非线性 | ±0.2%FS或以内 |
|---|
| 校准应变（CAL） | ±（1～9999×10-6应变量） 精度 : ±（0.5% 0.5×10-6应变量）或以内 |
|---|
| 灵敏度调整器 | 通过INPUT开关（4位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00 V，每档0.01 V INPUT开关范围 : 100～9999×10-6应变量，每档1×10-6应变量 精度 : ±（0.5% 5 mV）或以内 范围 : ×200～×50000 |
|---|
| 灵敏度微调整器 | ×0.4～×1 |
|---|
| 低通滤波器 | 2阶Butterworth 截止频率 : 10，30，100，300，1k Hz及FLAT的6段 截止点的振幅比 : -3±1 dB 衰减特性 : -12±1 dB/oct（设定为1 kHz时除外） |
|---|
| 高通滤波器 | 截止频率 : 0.2 Hz及OFF的2段 |
|---|
| SN比 | 49 dBp-p或以上（条件：灵敏度设定为200×10-6应变量，输出5 V时，120 Ω短路） |
|---|
| 稳定度 | 温度 零点：±0.1×10-6应变量/℃或以内 灵敏度：±0.05%/℃或以内 时间 零点：±1×10-6 应变量/8h或以内 灵敏度：±0.3%/8h或以内 （条件：灵敏度设定为100×10-6应变量，输出5 V时，零点测量120 Ω短路，灵敏度测量120 Ω电桥电阻） |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同电压） 输出电压 : ±5 V或以上（负载电阻值5 kΩ或以上） 零点调整范围 : ±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2 Ω或以下 |
|---|
| 绝缘耐压 | AC 500V 1分钟 （输入―输出之间，输入―机箱之间，输出―机箱之间） |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| TEDS | 通过读取传感器的TEDS信息，把OUTPUT开关的输出电压设定为额定电压。 |
|---|
| 输入开放检测功能 | 输入开放时，输出为负饱和 |
|---|
| 接头形状 | 输入接头 : NDIS4102（7针）接头 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm 不含凸起部分 |
|---|
| 重量 | 约190 g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
DPM-91A-I 动态应变测量卡(降低变频干扰型)
规格 | 测量対象 | 应变片（需另行准备电桥盒） 应变片式传感器 |
|---|
| 输入通道数 | 1 |
|---|
| 适合电桥电阻 | 60～1000 Ω |
|---|
| 应变率 | 2.00固定 |
|---|
| 电桥电源 | 2 Vrms |
|---|
| 平衡调整范围（BAL） | 电阻：±2%或以内（±10000×10-6应变量或以内） 容量：2000 pF或以内（电桥电阻为120 Ω时） |
|---|
| 平衡调整方式 | 电阻 : 自动平衡调整（保存在非易失性内存中） 精度 : ±0.5×10-6应变或以内（条件：输入100×10-6应变量，输出5 V时） 容量 : CST方式（自动追踪） |
|---|
| 响应频率 | DC～2.5 kHz（偏差±10%或以内） |
|---|
| 载波频率 | 5 kHz |
|---|
| 非线性 | ±0.2%FS或以内 |
|---|
| 校准应变（CAL） | ±（1～9999×10-6应变量） 精度 : ±（0.5% 0.5×10-6应变量）或以内 |
|---|
| 灵敏度调整器 | 通过INPUT开关（4位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00 V，每档0.01 V INPUT开关范围 : 100～9999×10-6应变量，每档1×10-6应变量 精度 : ±（0.5% 5 mV）或以内 范围 : ×200～×50000 |
|---|
| 灵敏度微调整器 | ×0.4～×1 |
|---|
| 低通滤波器 | 2阶Butterworth 截止频率 : 10，30，100，300，1k Hz及FLAT的6段 截止点的振幅比 : -3±1 dB 衰减特性 : -12±1 dB/oct.（设定为1 kHz时除外） |
|---|
| 高通滤波器 | 截止频率 : 0.2 Hz及OFF的2段 |
|---|
| SN比 | 44 dBp-p或以上 （条件：灵敏度设定为200×10-6应变量，输出5 V时，120 Ω短路） |
|---|
| 稳定度 | 温度 零点：±0.1×10-6应变量/℃或以内 灵敏度：±0.05%/℃或以内 时间 零点：±1×10-6 应变量/8h或以内 灵敏度：±0.3%/8h或以内 （条件：灵敏度设定为100×10-6应变量，输出5 V时，零点测量120 Ω短路, 灵敏度测量120 Ω电桥电阻） |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同电压） 输出电压 : ±5 V或以上（负载电阻值5 kΩ或以上） 零点调整范围 : ±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2 Ω或以下 |
|---|
| 绝缘耐压 | AC 500 V 1分钟 （输入―输出之间，输入―机箱之间，输出―机箱之间） |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| TEDS | 通过读取传感器的TEDS信息，把OUTPUT开关的输出电压设定为额定电压。 |
|---|
| 输入开放检测功能 | 输入开放时，输出为负饱和 |
|---|
| 接头形状 | 输入接头 : NDIS4102（7针）接头 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm 不含凸起部分 |
|---|
| 重量 | 约190 g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
DPM-92A 动态应变测量卡
规格 | 测量対象 | 应变片（需另行准备电桥盒） 应变片式传感器 |
|---|
| 输入通道数 | 1 |
|---|
| 适合电桥电阻 | 60～1000 Ω |
|---|
| 应变率 | 2.00固定 |
|---|
| 电桥电源 | 2 Vrms |
|---|
| 平衡调整范围（BAL） | 电阻：±2%或以内（±10000×10-6应变量或以内） 容量：2000 pF或以内（电桥电阻为120 Ω时） |
|---|
| 平衡调整方式 | 电阻 : 自动平衡调整（保存在非易失性内存中） 精度 : ±0.5×10-6应变或以内（条件：输入100×10-6应变量，输出5 V时） 容量 : CST方式（自动追踪） |
|---|
| 响应频率 | DC～5 kHz（偏差±10%或以内） |
|---|
| 载波频率 | 12 kHz |
|---|
| 非线性 | ±0.2%FS或以内 |
|---|
| 校准应变（CAL） | ±（1～9999×10-6应变量） 精度 : ±（0.5% 0.5×10-6应变量）或以内 |
|---|
| 灵敏度调整器 | 通过INPUT开关（4位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00 V，每档0.01 V INPUT开关范围 : 100～9999×10-6应变量, 每档1×10-6应变量 精度 : ±（0.5% 5 mV）或以内 范围 : ×200～×50000 |
|---|
| 灵敏度微调整器 | ×0.4～×1 |
|---|
| 低通滤波器 | 2阶Butterworth 截止频率 : 10，30，100，300，1k Hz及FLAT的6段 截止点的振幅比 : -3±1 dB 衰减特性 : -12±1 dB/oct.（设定为1 kHz时除外） |
|---|
| 高通滤波器 | 截止频率 : 0.2 Hz及OFF的2段 |
|---|
| SN比 | 45 dBp-p或以上 （条件：灵敏度设定为200×10-6应变量，输出5 V时，120 Ω短路） |
|---|
| 稳定度 | 温度 零点：±0.1×10-6应变量/℃或以内 灵敏度：±0.05%/℃或以内 时间 零点：±1×10-6 应变量/8h或以内 灵敏度：±0.3%/8h或以内 （条件：灵敏度设定为100×10-6应变量，输出5 V时，零点测量120 Ω短路，灵敏度测量120 Ω电桥电阻） |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同电压） 输出电压 : ±5 V或以上（负载电阻值5 kΩ或以上） 零点调整范围 : ±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2 Ω或以下 |
|---|
| 绝缘耐压 | AC 500V 1分钟 （输入―输出之间，输入―机箱之间，输出―机箱之间） |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| TEDS | 通过读取传感器的TEDS信息，把OUTPUT开关的输出电压设定为额定电压。 |
|---|
| 输入开放检测功能 | 输入开放时，输出为负饱和 |
|---|
| 接头形状 | 输入接头 : NDIS4102（7针）接头 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm 不含凸起部分 |
|---|
| 重量 | 约190 g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
DPM-92A-I 动态应变测量卡(降低变频干扰型)
规格 | 测量対象 | 应变片（需另行准备电桥盒） 应变片式传感器 |
|---|
| 输入通道数 | 1 |
|---|
| 适合电桥电阻 | 60～1000 Ω |
|---|
| 应变率 | 2.00固定 |
|---|
| 电桥电源 | 2 Vrms |
|---|
| 平衡调整范围（BAL） | 电阻：±2%或以内（±10000×10-6应变量或以内） 容量：2000 pF或以内（电桥电阻为120 Ω时） |
|---|
| 平衡调整方式 | 电阻 : 自动平衡调整（保存在非易失性内存中） 精度 : ±0.5×10-6应变或以内（条件：输入100×10-6应变量，输出5 V时） 容量 : CST方式（自动追踪） |
|---|
| 响应频率 | DC～5 kHz（偏差±10%或以内） |
|---|
| 载波频率 | 12 kHz |
|---|
| 非线性 | ±0.2%FS或以内 |
|---|
| 校准应变（CAL） | ±（1～9999×10-6应变量） 精度 : ±（0.5% 0.5×10-6应变量）或以内 |
|---|
| 灵敏度调整器 | 通过INPUT开关（4位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00 V，每档0.01 V INPUT开关范围 : 100～9999×10-6应变量，每档1×10-6应变量 精度 : ±（0.5% 5 mV）或以内 范围 : ×200～×50000 |
|---|
| 灵敏度微调整器 | ×0.4～×1 |
|---|
| 低通滤波器 | 2阶Butterworth 截止频率 : 10，30，100，300，1k Hz及FLAT的6段 截止点的振幅比 : -3±1 dB 衰减特性 : -12±1 dB/oct.（设定为1 kHz时除外） |
|---|
| 高通滤波器 | 截止频率 : 0.2 Hz及OFF的2段 |
|---|
| SN比 | 40 dBp-p或以上（条件：灵敏度设定为200×10-6应变量，输出5 V时，120 Ω短路） |
|---|
| 稳定度 | 温度 零点：±0.1×10-6应变量/℃或以内 灵敏度：±0.05%/℃或以内 时间 零点：±1×10-6 应变量/8H或以内 灵敏度：±0.3%/8H或以内 （条件：灵敏度设定为100×10-6应变量，输出5 V时，零点测量120 Ω短路，灵敏度测量120 Ω电桥电阻） |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同电压） 输出电压 : ±5 V或以上（负载电阻值5 kΩ或以上） 零点调整范围 : ±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2Ω或以下 |
|---|
| 绝缘耐压 | AC 500V 1分钟 （输入―输出之间，输入―机箱之间，输出―机箱之间） |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| TEDS | 通过读取传感器的TEDS信息，把OUTPUT开关的输出电压设定为额定电压。 |
|---|
| 输入开放检测功能 | 输入开放时，输出为负饱和 |
|---|
| 接头形状 | 输入接头 : NDIS4102（7针）接头 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm 不含凸起部分 |
|---|
| 重量 | 约190 g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
CDV-90A 信号放大器卡
规格 | 测量対象 | 应变片, 应变片式传感器 |
|---|
| 输入通道数 | 1 |
|---|
| 适合电桥电阻 | 300Ω～1kΩ（BV=10V时） 60Ω～1kΩ（BV=2V时） |
|---|
| 应变率 | 2.00固定 |
|---|
| 电桥电源 | 可切换DC 2V, 10V |
|---|
| 平衡调整范围 | ±2%（±10000×10-6应变量）或以内 |
|---|
| 平衡调整方式 | 自动平衡调整(保存在非易失性内存中) 精度 : ±1×10-6应变量或以内（条件：BV=10V，输入200×10-6应变量，输出5V时） |
|---|
| 响应频率 | DC～50kHz（偏差＋0.5，－3 dB） |
|---|
| 非线性 | ±0.05%FS或以内 |
|---|
| 校准应变（CAL） | ±（1～9999×10-6应变量） 精度：±（0.3％ 1×10-6应变量）或以内 |
|---|
| 灵敏度调整器 | 通过INPUT开关（4位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00V, 每档0.01V INPUT开关范围 : 100～9999×10-6应变量, 每档1×10-6应变量 精度 : ±（0.5% 5mV）或以内 范围 : ×200～×50000 |
|---|
| 灵敏度微调整器 | ×0.4～×1 |
|---|
| 低通滤波器（LPF） | 2阶Butterworth 截止频率 : 10，30，100，300，1k，3k，10k Hz及FLAT共8段 截止点的振幅比 : -3±1 dB 衰减特性 : （- 12±1）d B/ oct. |
|---|
| 高通滤波器（HPF） | 截止频率 : 0.2Hz及OFF共2段 |
|---|
| 噪声 | 10×10-6应变量p-p（BV=10 V，输入200×10-6应变量，输出5 V时) |
|---|
| 稳定度 | 温度 零点：±1×10-6应变量/℃或以内 灵敏度：±0.02％/℃或以内 时间 零点：±10×10-6应变量/8h或以内 灵敏度：±0.1％/8h或以内 （BV=2V，输入1000×10-6应变量，输出5V时） |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同电压） 输出电压 : ±5V或以上（负载电阻5kΩ或以上） 零点调整范围 : ±0.1V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输入阻抗 | 20MΩ或以下 |
|---|
| 输出阻抗 | 2Ω或以下 |
|---|
| 绝缘耐压 | AC 500V 1分钟 输入―输出, 输入―机箱, 输出―机箱 |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| TEDS | 通过读取传感器的TEDS信息, 把OUTPUT开关的输出电压设定为额定电压。 |
|---|
| 输入开放检测功能 | 输入开放时，输出为负饱和 |
|---|
| 接头形状 | 输入接头 : NDIS4102（7针）接头 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm 不含凸起部分 |
|---|
| 重量 | 约150g |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
CTA-90A 热电偶卡
规格 | 适合热电偶 | K, T, J, N, E, R （热电偶电阻值1 kΩ或以下） |
|---|
| 测量温度范围 | K（-200～1300℃），T（-200～400℃）， J（-200～1200℃），N（-200～1300℃）， E（-200～1000℃），R（0～1700℃） |
|---|
| 输入通道数 | 1 |
|---|
| 基准接点补偿器精度 | ±2.5℃（温度范围 -10～50℃） ±1.0℃（温度范围 20±3℃） |
|---|
| 响应频率 | DC～10 Hz（偏差 0.5，-1 dB） |
|---|
| 线性化精度 | ±0.5%FS或以内（K，J，N，E，R热电偶）， ±1%FS或以内（T热电偶） |
|---|
| 校准值（CAL） | 100～1700℃，每档100℃（上限随热电偶种类而异） 精度：±0.5％FS或以内 |
|---|
| 灵敏度调整器 | 通过INPUT开关（2位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00 V，每档0.01 V INPUT开关范围 : 100～1700℃，每档100℃ |
|---|
| 灵敏度微调整器 | ×0.4～×1 |
|---|
| 噪声 | 30 mVp-p或以下（条件：输入短路） |
|---|
| 稳定度 | ［温度］零点：±0.05%FS/℃或以内 灵敏度：±0.05％/℃或以内 ［温度］零点：±0.5%FS/8h或以内 灵敏度：±0.5％/8h或以内 （K热电偶, 输入1300℃, 输出5 V，测量零点时输入相当于0℃的电压，测量灵敏度时输入相当于1300℃的电压） |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同电压） 输出电压 : ±5 V（负载电阻5 kΩ或以上） 零点调整 : ±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2 Ω或以下 |
|---|
| 绝缘耐压 | AC 500 V 1分钟 （输入―输出之间，输入―机箱之间，输出―机箱之间） |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| 接头形状 | 输入接头 : 单触式端子台 适合线径 单线：φ0.4～φ1.3 mm(UL AWG16～26) 绞线：φ0.2～φ1.3 mm2(UL AWG16～24) 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm 不含凸起部分 |
|---|
| 重量 | 约140 g |
|---|
| Compliance | Directive 2011/65/EU, (EU) 2015/863 (10 restricted substances) (RoHS) |
|---|
CCA-90A 电荷放大器卡
规格 | 输入通道数 | 1 |
|---|
| 测量対象 | IEPE型加速度传感器（内置放大器的加速度传感器） 大±5000mV （电荷输出型需要购买电荷转换器推荐使用株式会社富士陶瓷的CAC1R0） |
|---|
| 输入 | 输入形式 : 不平衡输入 传感器电源 : 内置恒流源（4mA） 施加电压 约24V |
|---|
| 响应频率 | 0.2 Hz ～ 50 kHz (偏差 ＋1，-3 dB) |
|---|
| 灵敏度调整器 | INPUT开关(4位数字开关)和OUTPUT开关(3位数字开关)的组合来设定放大器的灵敏度 INPUT开关范围 : 20 ～ 5000 mV，每档1 mV OUTPUT开关范围 : 1.00 ～ 5.00 V，每档0.01 V 精度 : ± (0.5 %＋5 mV)或以内 范围 : ×1 ～ ×250 |
|---|
| 灵敏度微调整器 | ×0.4 ～ ×1 |
|---|
| 校准值(DC CAL) | ±(1 ～ 5000 mV) 精度：±0.3 %FS或以内 |
|---|
| 低通滤波器 | 2阶Butterworth 截止频率 : 300, 1k, 3k, 10k Hz和FLAT共5段 截止点的振幅比 : -3±1 dB 衰减特性 : (-12±1) dB/oct. |
|---|
| 应变率 | 1 %或以内 (输出±5 V时) |
|---|
| SN比 | 48 dBp-p或以上 (输入20 mV，输出为5 V时) |
|---|
| 稳定度 | ［温度］ 零点：±0. 5mV/℃或以内 灵敏度：±0. 05%/℃或以内 ［时间］ 零点：±5mV/8h或以内 灵敏度：±0. 5%/8h或以内 |
|---|
| TEDS | 读取传感器的TEDS信息，在仪表上显示输出电压的物理量。 |
|---|
| 输出 | 双输出（BNC接头和集中接头输出相同的电压） 输出电压：±5 V或以上（负荷电阻值为5Ω或以上） 零点调整范围：±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2 Ω或以下 |
|---|
| 绝缘耐压 | AC500 V 1分钟 输入－输出，输入－机箱，输出－机箱 |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| 接头形状 | 输入接头 : BNC 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm（不含凸起部分） |
|---|
| 重量 | 约140 g |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 注） | 上面的产品规格为不包含电荷转换器的精度 |
|---|
CFV-90A F/V转换卡
规格 | 输入通道数 | 1 |
|---|
| 测量対象 | 交流信号 脉冲信号（包括集电极开路信号） |
|---|
| 输入频率 | 0.2Hz～100kHz *量程为20kHz，输出设定为1. 0V时，如果输入100kHz就可输出5V |
|---|
| 输入电压 | ±0.5V～±50V |
|---|
| 输入耦合 | AC，DC通过开关切换 |
|---|
| 触发电平（输入检测电平） | 0.0～5.0V，通过2位数字开关来设定，每档0.1V *触发电平开关设定为5.1V或以上时，触发电平就被固定为5.0V |
|---|
| 非线性 | ±0.1 %FS或以内 |
|---|
| 校准应变（CAL） | 各量程的100 %，50 % 精度：±0.5 %或以内 |
|---|
| 灵敏度调整器（RANGE） | 500，1k，2k，5k，10k, 20k Hz共6段 输出满量程设定为OUTPUT开关 （3位数字开关)的电压 精度：±(0.1% 5mV)或以内 【设定例】 在RANGE=20kHz，OUTPUT开关=1.0V，按SET键。 输入20kHz时，输出为1.0V 输入100kHz时，输出为5.0V |
|---|
| 响应时间 | 频率连续：输入信号的1周期＋25μs或以下 （上升沿输出电压） 频率间断：输入信号的2周期＋25μs或以下 （下降沿输出电压） |
|---|
| 传感器电源 | DC 12V±10 %（负载电流50 mA或以下） |
|---|
| 噪声 | 30 mVp-p或以下（矩形波 频率：100kHz，振幅：±0.5 V输入时） |
|---|
| 稳定度 | ［温度］ 零点：±0. 01%FS/°C或以内 灵敏度：±0. 01%/°C或以内 ［时间］ 零点：±0.05%FS/8h或以内 灵敏度：±0. 05%/8h或以内 |
|---|
| 输出 | 双输出（从BNC接头和集中接头输出相同的电压） 输出电压：＋5 V或以上（负荷电阻值为5 kΩ或以上） 零点调整范围：±0.1 V或以上 |
|---|
| 关闭输出功能 | 有 |
|---|
| 输出阻抗 | 2 Ω或以下 |
|---|
| 绝缘耐压 | AC500 V 1分钟 输入－输出，输入－机箱，输出－机箱 |
|---|
| 过载输入显示 | LED亮灯 |
|---|
| 接头形状 | 输入接头 : 小型圆形9针NDIS4109 输出接头 : BNC |
|---|
| 外形尺寸 | 24（W）×96（H）×170（D）mm（不含凸起部分） |
|---|
| 重量 | 约140 g |
|---|
| 注） | *安装到MCF-16A时，如果只有本卡，多为12张。如果加上其他卡， 多为8张。 安装到MCF-8A时，多为8张。 |
|---|
| 标配件 | 输出电缆 U-59 输入接头 4109P |
|---|
| |
共和电业有限公司电话: 点击&查看18026282197地址:
同品牌产品：
相关产品：
|
m.cnreagent.com
