EMON-20A
显示单元
规格
| 适用测量仪器 | EDX-100A，EDX-200A（同步运行时：多3 台） |
|---|
| 显示器 | 液晶：5.7英寸彩色液晶屏幕（TFT） 位数：320 × 240 dots 触摸屏：有（模拟电阻膜（感压）方式） POWER LED：亮灯（电源ON） |
|---|
| 显示内容 | 时序图：大8通道 （在同步运行时，对于2台以上EDX，不可选择 多个通道） 数值显示：大8通道 （在同步运行，对于2台以上EDX，不可选择 多个通道） 确认数据：大8通道 |
|---|
| 控制项目 | 测量项目：开始显示（MONITOR）、停止（STOP）、采集（REC）、平衡调整（BAL） 通道条件设定项目：测量量程、切换模式、低通滤波器 测量条件设定项目：采样频率 |
|---|
| 其他功能 | EMON-20A的设定：切换语言（日语/英语）、背景颜色（黑/白）、操作时的蜂鸣声（ON/OFF）、背光（亮灯时间）、网络设定、设定值初始化 测量仪器信息：已连接的EDX型号、台数、版本、ID、IP地址、子网掩码、放大器卡型号 |
|---|
| 电源 | DC10～36V或AC专用适配器 |
|---|
| 消耗电流 | 12V电源时450mA或以下 24V电源时200mA或以下 |
|---|
| 外形尺寸 | 166（W）×29（H）×128.5（D）mm（不含凸起部分） |
|---|
| 重量 | 约550g |
|---|
| 抗振动性 | 29.4m/s2（3G）, 5～200Hz |
|---|
| 耐冲击性 | 147.0m/s2（15G）, 11ms或以下 |
|---|
| 使用温湿度范围 | 0～50℃，20%～80%（无结露现象） |
|---|
| 仅显示数据的放大器卡 | 应变与电压与加速度测量卡 CVM-40A，CVM-41A 应变与电压测量卡 CDV-40B/A，CDV-40B/A-F 动态应变测量卡 DPM-42B/A，DPM-42B/A-F， DPM-42B-I，DPM-42B-I-F 热电偶卡 CTA-40A F/V转换卡 CFV-40A 电荷放大器卡 CCA-40A，CCA-40A-F 应变与电压测量绝缘卡 CDV-44AS 直流恒流放大器卡 CDA-44AS，CDA-45AS AD转换卡※ AD-40AS，AD-40AS-F ※关于订制品，请咨询。 |
|---|
| 仅适用于数据监视器的放大器卡 | CAN卡※ CAN-41A ※关于订制品，请咨询。 |
|---|
| 标配件 | 连接电缆 |
|---|
| 选购件 | AC适配器UIA345-12 DC电源电缆P-76 |
|---|

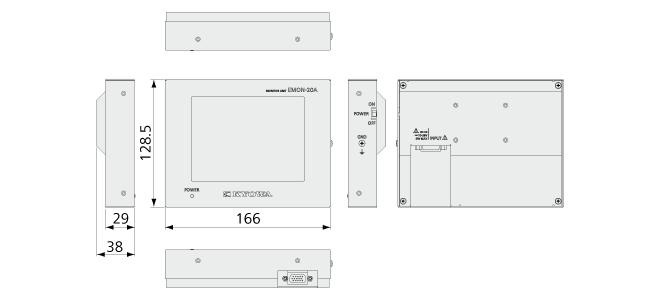

外形尺寸图
备注
*EDX-100A, EDX-200A固件版本需要Ver.02.00或以上。
下载
目录
说明书
- EMON-20A INSTRUCTION MANUAL (4.7MB)
- EMON-20A GETTING STARTED GUIDE (955KB)
软件
- EMON-20A 软件 Ver.01.01 (2.4MB)
