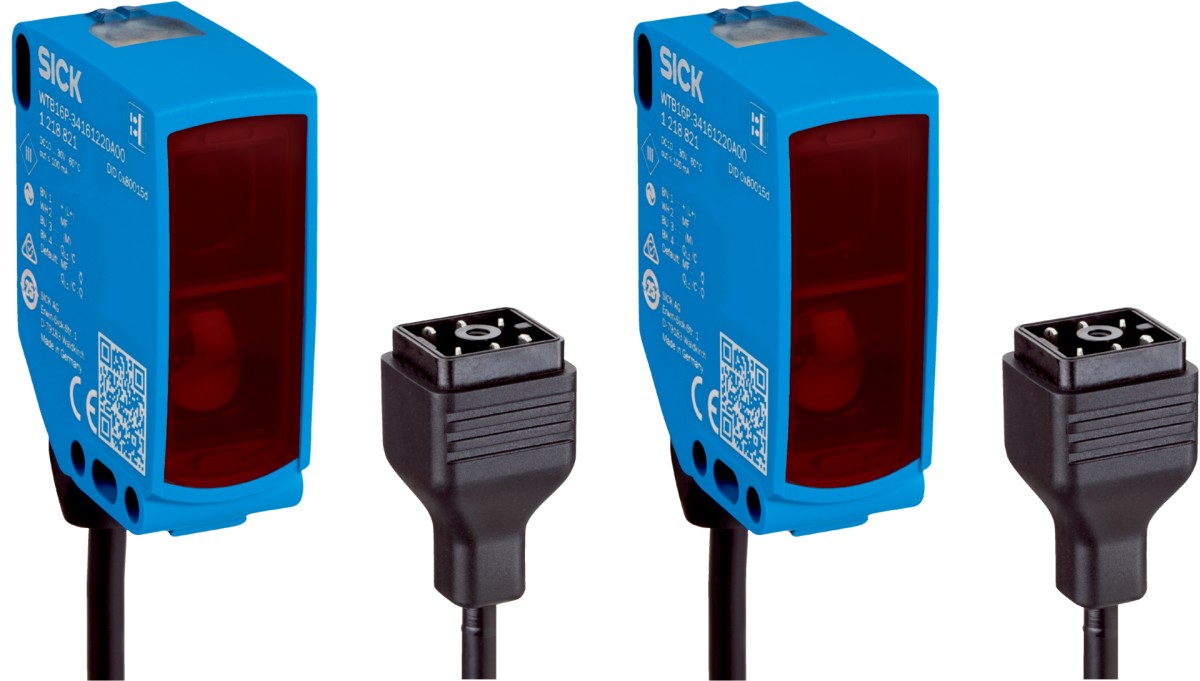

光电传感器WSE16P-39112100ZZZ
| 型号: | WSE16P-39112100ZZZ | | 货号: | 1102908 | | 品牌: | SICK |
产品介绍
       产品特点 | 工作原理 | 对射式光电传感器 | | 感应距离 | | | 最小触发感应距离 | 0 m | | 最大开关距离 | 45 m | | 接收器到发射器的最大距离范围（运行备用 1） | 0 m ... 45 m | | 接收器到发射器的推荐距离范围（运行备用 2） | 0 m ... 30 m | | 建议的实现理想性能的触发感应距离范围 | 0 m ... 30 m |
| | 发射光束 | | | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光点形状 | 点状 | | 光斑尺寸（距离） | Ø 90 mm (8 m) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 1.0°（TU = +23 ℃） |
| | LED 特征值 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 635 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | | 显示 | | | LED 蓝色 | BluePilot：对准辅助 | | LED，绿色 | 状态指示灯
持续接通：上电 | | LED 黄色 | 光接收状态
持续接通：物体不存在
持续断开：物体存在
闪烁：低于运行备用 1.5 |
|
安全技术参数 | MTTFD | 524 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 消耗电流， 发射器 | ≤ 30 mA, 无负荷。UB = 24 V 时 < 50 mA 2) | | 消耗电流， 接收器 | ≤ 30 mA, 无负荷。UB = 24 V 时 < 50 mA 2) | | 防护等级 | III | | 数字输出 | | | 数量 | 2 (补偿量) | | 类型 | 反向脉冲：PNP/NPN | | 开关类型 | 明/暗切换 | | 信号电压 PNP 高电平/低电平 | 约 UB-2.5 V / 0 V | | 信号电压 NPN 高电平/低电平 | 约 UB / < 2.5 V | | 输出电流 Imax. | ≤ 100 mA | | 输出保护电路 | 反极性保护 | | 过载电流和短路保护 | | 响应时间 | ≤ 500 µs 3) | | 重复精度（响应时间） | 150 µs | | 开关频率 | 1,000 Hz 4) |
| | 引脚/导线分配，发射器 | | | 接脚6/灰色（GY）功能 | 测试根据 0 V |
| | 引脚/导线分配，接收器 | | | 引脚 4 / 黑色 (BK) 功能 | 数字输出、亮通开关、存在物体 → 输出 QL1 LOW 5) | | 接脚5/白色（WH）功能 | 数字输出、暗通开关、存在物体 → 输出 ǬL1 HIGH |
|
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 20 mm x 55.7 mm x 42 mm | | 接口 | 带有 Q6 插头的电缆，6 针，DC 编码, 298 mm | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.14 mm² | | 导线直径 | Ø 4.8 mm | | 电缆长度 (L) | 270 mm | | 弯曲半径 | 可移动状态 > 12 x 电缆直径 | | 弯曲周期 | 1,000,000 |
| | 材料 | | | 外壳 | 塑料, VISTAL® | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC | | 插头 | 塑料, VISTAL® |
| | 重量 | 大约 140 g | | 固定螺钉的最大拧紧力矩 | 1.3 Nm |
环境参数 | 外壳防护等级 | IP65 (EN 60529) | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | 抗冲击能力 | 50 g, 11 ms (X、Y、Z 轴每轴 25 次正向和 25 次负向冲击，总计 150 次冲击 (EN60068-2-27)) 50 g, 6 ms (X、Y、Z 轴每轴 5,000 次正向和 5,000 次负向冲击，总计 30,000 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 2,000 Hz (X、Y、Z 轴每轴振幅 0.5 mm / 10 g，20 次扫描，1 倍频程/分钟，(EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | IO-Link | ✔ | | 光生物安全性 (DIN EN 62471) 证书 | ✔ |
| |
