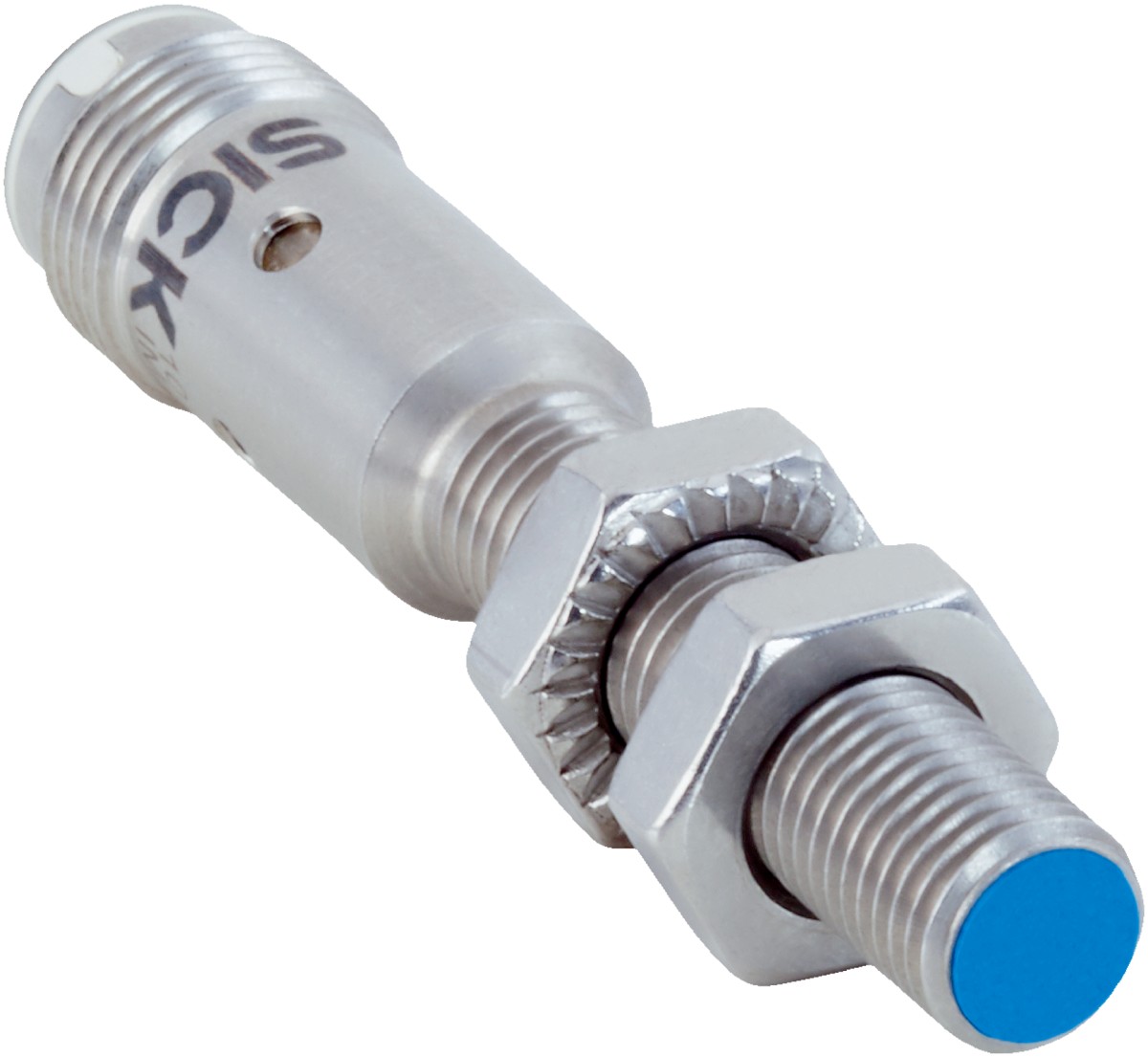

电感式接近传感器IMC08-02BPPVC0SA70
| 型号: | IMC08-02BPPVC0SA70 | | 货号: | 1079281 | | 品牌: | SICK |
产品介绍
      产品特点 | 设计构造 | 米 | | 螺纹尺寸 | M8 x 1 | | 直径 | Ø 8 mm | | 触发感应距离 Sn | 0 mm ... 2 mm 1) | | 安全接通距离 Sa | 1.62 mm | | 开关点数量 | 最多 4 个可调开关点或窗口 | | 开关模式 | Single point, Window mode, Two point mode, 可视化调节指示器 | | 针脚 2 上 Qint.1 / Qint.2 的开关频率 | 1,000 Hz | | 安装在金属 | 齐平 | | 连接类型 | 插头，M12，4 针 2) | | 开关量输出 | PNP | | 开关量输出详情 | PNP | | 输出端 Q/C | 输出信号切换装置或 IO-Link 模式 | | 输出端 MFC | 输出信号切换装置或输入 | | 输出功能 | 开口常闭 / 常开接点 | | 开关功能 | 可编程 | | 电气规格 | DC 4 线 | | 外壳防护等级 | IP68 3) IP69K 4) | | 特殊特征 | Smart Task, 耐冷却剂或者润滑油影响, IO-Link | | 特殊应用 | 冷却剂和润滑剂区域, 恶劣的使用条件 | | 特征 | 耐冷却剂或者润滑油影响 | | 针脚 2 配置 | 外部输入端, 示教功能, 开关信号 | | 供货范围 | 紧固螺母，不锈钢 V2A，带锁紧齿 (2 x) |
机械/电子参数 | 供电电压 | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 10 % | | 电压下降 | ≤ 2 V 2) | | 滞后 | 可编程 3) | | 再现性 | ≤ 5 % 4) 5) | | 温度漂移 (Sr) | ± 10 % | | 电磁兼容性 | 根据 EN 60947-5-2 | | 持续性电流 Ia | ≤ 200 mA 6) | | 短路保险 | ✔ | | 通电脉冲保护 | ✔ | | 抗冲击与抗振性 | 100 g / 2 ms / 500 周期；150 g / 1 百万周期；10 Hz ... 55 Hz / 1 mm；55 Hz ... 500 Hz / 60 g | | 运行环境温度 | –40 ℃ ... +75 ℃ | | 外壳材料 | 不锈钢 V2A, DIN 1.4305 / AISI 303 | | 材料，感应面 | 塑料, LCP | | 壳体长度 | 60 mm | | 可用的螺纹长度 | 32 mm | | 最大拧紧力矩 | Typ. 14 Nm 7) | | UL 文件编号 | E181493 | | 精度示教 | 偏离 Sr +/- 3% | | 典型分辨率（范围） | 5 μm (0 mm ... 0.5 mm) 20 μm (0.5 mm ... 1.5 mm) 50 μm (1.5 mm ... 2 mm) | | 最大分辨率（范围） | 10 μm (0 mm ... 0.5 mm) 40 μm (0.5 mm ... 1.5 mm) 50 μm (1.5 mm ... 2 mm) |
安全技术参数 | MTTFD | 688 年 | | DCavg | 0 % | | TM（持续运行时间） | 20 年 |
通讯接口 | 通讯接口 | IO-Link V1.1 | | 通信接口详情 | COM2 (38,4 kBaud) | | 周期时间 | 5 ms | | 过程数据长度 | 32 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 Bit 2 = QInt3 的切换信号 Bit 3 = QInt4 的切换信号 Bit 18 ～ 31 = 时间值 | | 出厂设置 | 开关点 1：参考值 1 输出：常开 针脚 2 配置：输入 |
参考值 | 提示 | 参考值以数字形式为开关点储存在传感器中（单位 mm） | | 参考值 1 | 2 mm | | 参考值 2 | 1.5 mm | | 参考值 3 | 1 mm | | 参考值 4 | 0.5 mm |
折减系数 | 不锈钢 （V2A） | 大约 0.7 | | 铝 （Al） | 大约 0.4 | | 铜（Cu） | 大约 0.3 | | 黄铜 (Ms) | 大约 0.4 |
安装指导 | 备注 | 相关图示参见“安装指导” | | B | 6.5 mm | | C | 8 mm | | D | 6 mm | | F | 16 mm |
Smart Task | Smart Task 名称 | 测量时间 + 消除抖动 | | 逻辑功能 | 窗口 直接 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 可设置 | | 时间测量精度 | SIO Logic：(-1.2 ... 0) x 时基 ± 1% 测量时间值 1) IOL：(-1.2 ... 0) x 时基 ± 1% 测量时间值 2) | | 时间测量精度（例如测量的时间值为 1 s） | 时基 1 ms：-11.2 ms ... 10 ms | | 测量时间值分辨率 | 1 ms | | 最长反冲时间 | SIO Logic: 30 s 1) IOL: 30 s 2) | | 开关信号 | | | QL1 的切换信号 | 开关量输出（取决于设置的限值） | | QL2 的切换信号 | 开关量输出（取决于设置的限值） |
| | 测量值 | 测量时间值 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | IO-Link | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
