特点
●优越的耐过载特性（可承受1000%过载）
●优越的偏心载荷特性（对特性影响小、灵敏度误差小）
产品一览
全部显示
BER-S-500KP12SA3Z30
500KPa用
规格
性能
| 额定容量 | 压力 : 500KPa 载重 : 2.1kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 约1.0mV/V |
|---|
环境特性
| 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 全应力为额定容量的1000%（全应力=有效应力 间隙水压）。但仅限于全应力对受压面均匀施加负荷的情况。间隙水压（含气体）的大负荷为3MPa或以下。 |
|---|
| 外装 | 受压面：不锈钢质地 法兰，电缆引出部：防锈电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 3.1kg（不含电缆） |
|---|

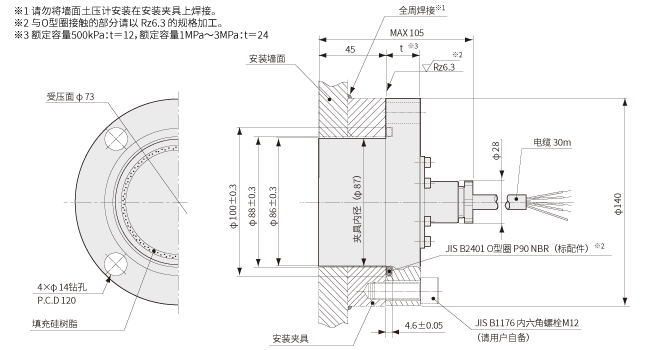

外形尺寸图
BER-S-1MP12SA3Z30
1MPa用
规格
性能
| 额定容量 | 压力 : 1MPa 载重 : 4.2kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 约1.0mV/V |
|---|
环境特性
| 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 全应力为额定容量的1000%（全应力=有效应力 间隙水压）。但仅限于全应力对受压面均匀施加负荷的情况。间隙水压（含气体）的大负荷为3MPa或以下。 |
|---|
| 外装 | 受压面：不锈钢质地 法兰，电缆引出部：防锈电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 4.4kg（不含电缆） |
|---|
外形尺寸图
BER-S-2MP12SA3Z30
2MPa用
规格
性能
| 额定容量 | 压力 : 2MPa 载重 : 8.4kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 约1.0mV/V |
|---|
环境特性
| 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 全应力为额定容量的1000%（全应力=有效应力 间隙水压）。但仅限于全应力对受压面均匀施加负荷的情况。间隙水压（含气体）的大负荷为3MPa或以下。 |
|---|
| 外装 | 受压面：不锈钢质地 法兰，电缆引出部：防锈电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 4.4kg（不含电缆） |
|---|
外形尺寸图
BER-S-3MP12SA3Z30
3MPa用
规格
性能
| 额定容量 | 压力 : 3MPa 载重 : 12.6kN |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 约1.0mV/V |
|---|
环境特性
| 允许使用温度范围 | -20～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±5% |
|---|
| 输出电阻 | 350Ω±5% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 全应力为额定容量的1000%（全应力=有效应力 间隙水压）。但仅限于全应力对受压面均匀施加负荷的情况。间隙水压（含气体）的大负荷为3MPa或以下。 |
|---|
| 外装 | 受压面：不锈钢质地 法兰，电缆引出部：防锈电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 4.4kg（不含电缆） |
|---|
外形尺寸图
备注
※此墙面土压计可以测量粒径为φ10mm以下的土压（[粉体压力] [间隙压力]）。
