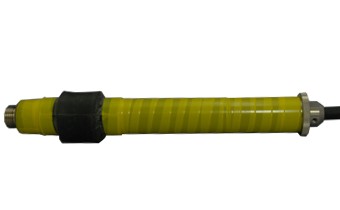

接缝计BJ-AT

索取资料及报价

产品介绍

特点

●适合以温度变化为主要原因的混凝土接缝的闭合、裂纹的测量。

●通过使用安装夹具，可适用于水压管道的铁管与铺设混凝土的闭合测量，水坝监查廊的混凝土块变形测量，岩石位移计的检测器等，还可作为一般位移计被广泛应用。

●埋设在混凝土内时，事先将专用套筒（CJS-1C）埋入前段混凝土块，将接缝计设置到后段混凝土块内。

产品一览

全部显示

BJ-5AT

5mm用

规格

性能

测量温度

额定容量	-30～70℃

测量位移

额定容量	5mm
非线性	±1.5%RO或以内
滞后	±1.5%RO或以内
额定输出	1mV/V（2000×10^-6应变量）或以上拉伸为输出

测量温度

温度测量误差	±0.5℃（-30～70℃）

环境特性

允许使用温度范围	-30～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

大激励电压	10V AC或DC
推荐激励电压	2～10V AC或DC
输入电阻	350Ω±1%（0℃时）
输出电阻	450Ω±0.8%（0℃时）
电缆	0.5mm²，4芯氯丁橡胶铠装线1m，外径11.5mm，前端裸线

机械特性

安全过载	120%
重量	约700g（不含电缆）

外形尺寸图

BJ-AT

BJ-10AT

10mm用

规格

性能

测量温度

额定容量	-30～70℃

测量位移

额定容量	10mm
非线性	±1.5%RO或以内
滞后	±1.5%RO或以内
额定输出	1mV/V（2000×10^-6应变量）或以上拉伸为输出

测量温度

温度测量误差	±0.5℃（-30～70℃）

环境特性

允许使用温度范围	-30～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

大激励电压	10V AC或DC
推荐激励电压	2～10V AC或DC
输入电阻	350Ω±1%（0℃时）
输出电阻	450Ω±0.8%（0℃时）
电缆	0.5mm²，4芯氯丁橡胶铠装线1m，外径11.5mm，前端裸线

机械特性

安全过载	120%
重量	约700g（不含电缆）

外形尺寸图

BJ-AT

BJ-20AT

20mm用

规格

性能

测量温度

额定容量	-30～70℃

测量位移

额定容量	20mm
非线性	±1.5%RO或以内
滞后	±1.5%RO或以内
额定输出	1mV/V（2000×10^-6应变量）或以上拉伸为输出

测量温度

温度测量误差	±0.5℃（-30～70℃）

环境特性

允许使用温度范围	-30～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

大激励电压	10V AC或DC
推荐激励电压	2～10V AC或DC
输入电阻	350Ω±1%（0℃时）
输出电阻	450Ω±0.8%（0℃时）
电缆	0.5mm²，4芯氯丁橡胶铠装线1m，外径11.5mm，前端裸线

机械特性

安全过载	120%
重量	约700g（不含电缆）

外形尺寸图

BJ-AT

BJ-50AT

50mm用

规格

性能

测量温度

额定容量	-30～70℃

测量位移

额定容量	50mm
非线性	±1.5%RO或以内
滞后	±1.5%RO或以内
额定输出	1mV/V（2000×10^-6应变量）或以上拉伸为输出

测量温度

温度测量误差	±0.5℃（-30～70℃）

环境特性

允许使用温度范围	-30～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

大激励电压	10V AC或DC
推荐激励电压	2～10V AC或DC
输入电阻	350Ω±1%（0℃时）
输出电阻	450Ω±0.8%（0℃时）
电缆	0.5mm²，4芯氯丁橡胶铠装线1m，外径11.5mm，前端裸线

机械特性
