特点
●耐腐蚀性
●封闭惰性气体的密闭构造
●高可信性
产品一览
全部显示
PHB-A-1MP
1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.035%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约8kHz |
|---|
| 重量 | 约230g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|

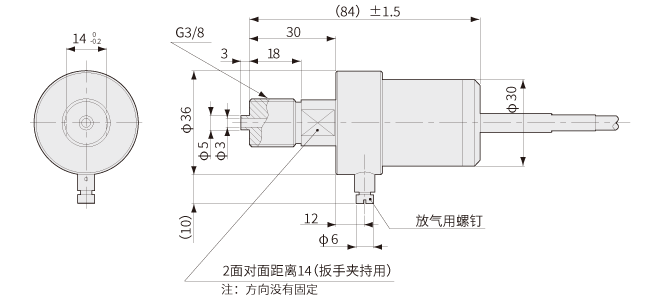

外形尺寸图
PHB-A-2MP
2MPa用
规格
性能
| 额定容量 | 2MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约13kHz |
|---|
| 重量 | 约230g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHB-A-5MP
5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约21kHz |
|---|
| 重量 | 约270g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHB-A-10MP
10MPa用
规格
性能
| 额定容量 | 10MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约29kHz |
|---|
| 重量 | 约270g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHB-A-20MP
20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约40kHz |
|---|
| 重量 | 约270g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHB-A-30MP
30MPa用
规格
性能
| 额定容量 | 30MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约45kHz |
|---|
| 重量 | 约360g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PHB-A-50MP
50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|
| 非线性 | ±0.4%RO或以内 |
|---|
| 滞后 | ±0.4%RO或以内 |
|---|
| 反复性 | ±0.2％RO或以下 |
|---|
| 额定输出 | 2.2mV/V（4400×10-6应变量）±15% |
|---|
环境特性
| 允许使用温度范围 | -196～210℃（电缆前端接头为-25～85℃） |
|---|
| 温度补偿范围 | -196～200℃（电缆前端接头为-25～85℃） |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.3mm2，4芯屏蔽氟化乙烯树脂线3m，外径5mm， 前端插头 PRC03-12A10-7M （屏蔽线与主机连接） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 固有频率 | 约50kHz |
|---|
| 重量 | 约360g（不含电缆） |
|---|
| 材料 | 主机为不锈钢，液体接触部位为SUS630 |
|---|
| 保护等级 | IP51（IEC 60529） |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
备注
※20～50MP无法在耐久试验, 疲劳试验状态下使用。
※本公司也可以制作符合CE认证的产品，具体请电询。
※请避免用于气压测量中重视长期微小范围之输出稳定性的测量。
