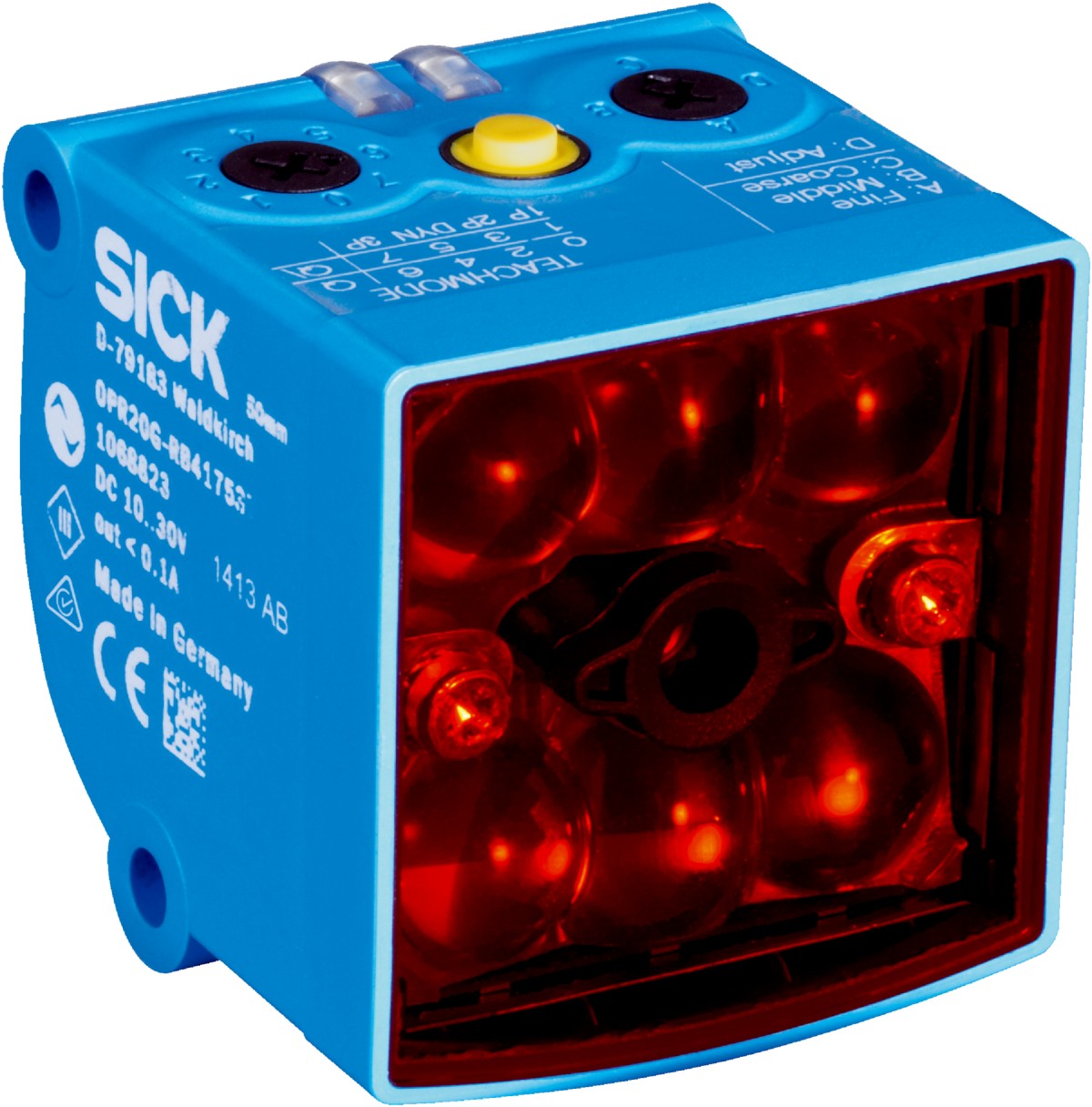

光泽传感器OPR20G-RB417537

产品介绍

European conformity (CE) IO-Link cULus SICK SIRIC

产品特点

传感器原理	Delta-S 技术^®
尺寸(宽 x 高 x 深)	42.5 mm x 44 mm x 43.4 mm
感应距离	≤ 50 mm
感应距离公差	± 5 mm
外壳形状	方形
角公差	± 5°
最小可检测物体（MDO）	12 x 14 mm
光源	LED, 红色 ¹⁾
轴长	640 nm
光点尺寸	10 mm x 12 mm
物体运动最大速度	2 m/s ²⁾
灵敏度	高, 中, 低
设置	电位计 (灵敏度（Q, Q/, 示教功能）) ³⁾ 电缆，IO-Link (Teach-in / Keylock) ⁴⁾ 单示教按键 (示教功能)
示教功能程序	一个点示教功能静态 2 点自学习（静态）二个点示教功能（动态）三个点示教功能（静态）

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

²⁾ 物体体积最小值.

³⁾ HIGH = > U_V - 2 V / LOW = 打开或者 < 2 V.

⁴⁾ 默认：钥匙锁定.

机械/电子参数

¹⁾ 短路保护的电网环境下的临界值：最大 8 A.

²⁾ 不得超过或低于 U_V公差.

³⁾ 无负荷.

⁴⁾ 亮暗对比度为 1:1 时.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 总电流 Q1 / Q2.

⁷⁾ A = U_V 接口（已采取反极性保护措施）.

⁸⁾ C = 抑制干扰脉冲.

⁹⁾ D = 抗过载电流和短路保护输出端.

通讯接口

周期时间

2.3 ms

过程数据结构

Bit 0 = Q_L1 的切换信号

Bit 1 = Q_L2 的切换信号

Bit 2 = 过程质量警报

Bit 3 = 示教成功

Bit 4 = 示教已执行

Bit 5 ～ 15 = 空

环境参数

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
IO-Link	✔
光生物安全性 (IEC EN 62471) 证书	✔

分类
