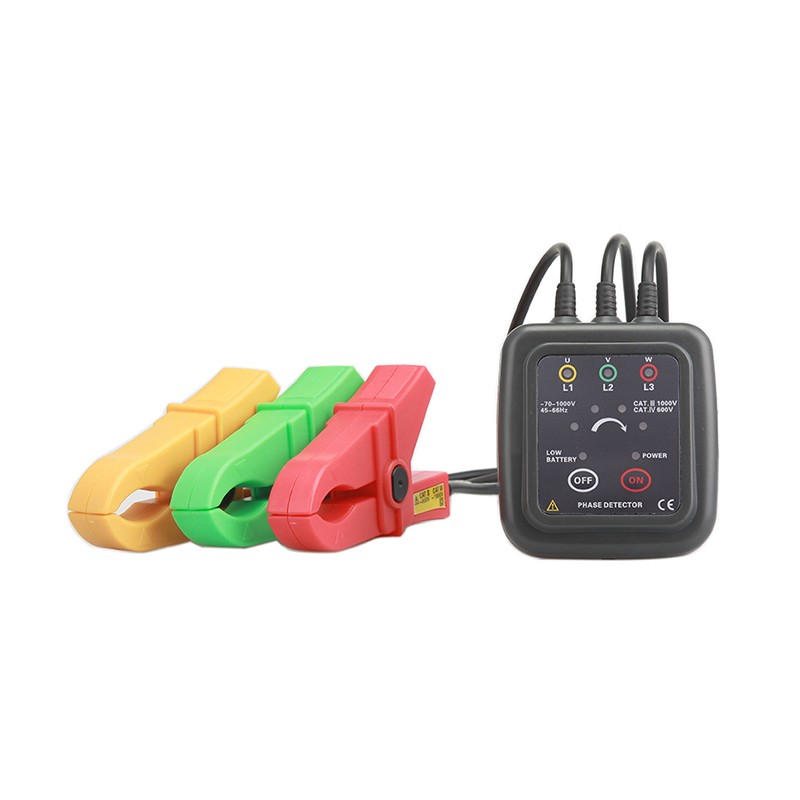

相序表S500D

相序表S500D

型号:

S500D

产品介绍

SPECIFICATION

产品功能

相序检测（正相、逆相、缺相）、活线检查、简易检电、火线识别、缺相判断、断线位置查找、直流线路断点检测、线路检修。

产品特点

1. 采用钳形非接触感应式测量，不用剥开电缆线外皮，无需接触高压裸露火线，直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序。

2. 非接触式检测，安全快速提高生产力。

3. 动态声光指示三相电源相序的正相或逆相状态，一目了然。

4. 仪表底板装有4个磁铁，测试时可将仪表吸附在设备的金属外壳上，操作便捷得心应手。

技术规格

产品型号	S500D非接触相序表
可钳导线尺寸	外径?1.6～?40mm
电源	DC3V 2节5号碱性干电池(LR6），连续使用时间约70小时
活电范围	AC 40～1000V，45～65Hz (正弦波连续输入）
LED显示	【正相】4个检相灯按顺时针方向顺次亮灯；【逆相】4个检相灯按逆时针方向顺次亮灯；【活电】电压设定范围内L1、L2、L3灯点灯；【缺相】L1或L2或L3灯不亮；【断路】L1或L2或L3灯不亮。
蜂鸣	【正相】仪器发出间歇短鸣音；【逆相】仪器发出连续长鸣音。
电池检查	开机后电源POWER指示灯亮；电量不足LOW BATTERY灯亮
磁铁	仪表背面附有四颗磁铁，吸挂于配电箱上，可承受重量800g
自动关机	开机约5分钟后，仪表自动关机
钳夹引线长	0.6m
仪表尺寸	宽高厚70mm×75mm×30mm
仪表质量	约200g（含电池）
测量高电压	AC 1000V
绝缘强度	5.4kVrms
大额定功率	300mVA
随机附件	仪表：1件；电池LR6：2节；仪表包：1件；挂绳：1件
