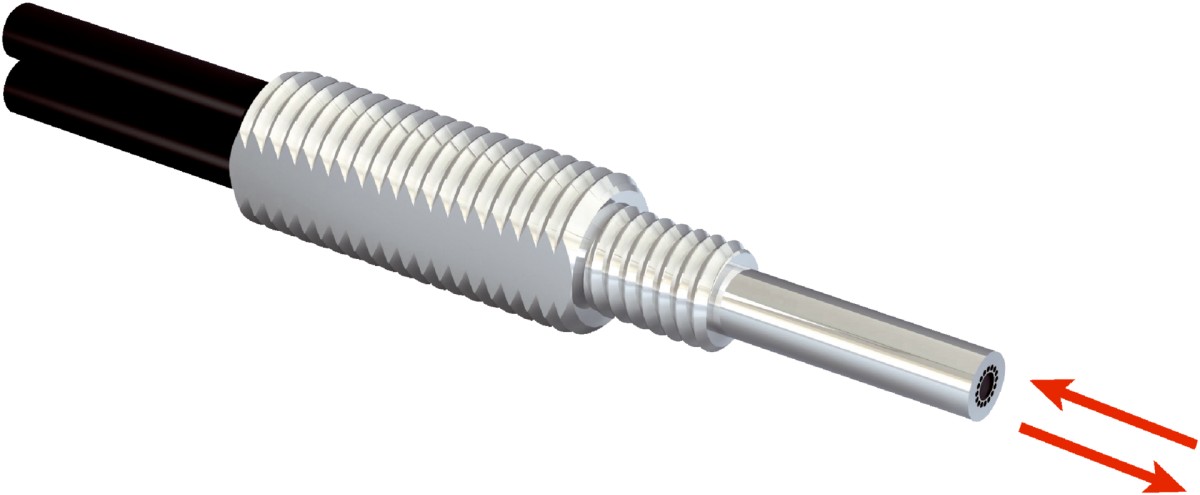

光纤传感器LL3-DB02-10
| 型号: | LL3-DB02-10 | | 货号: | 5328568 | | 品牌: | SICK |
产品介绍
产品特点 | 机器型号 | 光纤电缆 | | 工作原理 | 漫反射系统 | | 光导纤维头样式 | 螺纹套筒, 长套圈, 可弯曲端套, 90° 旋转 | | 应用 | 标准 | | 兼容的光纤放大器 | WLL80, WLL180, GLL170(T), WLL24 Ex | | 最大开关距离 | 取决于所使用的光纤放大器 | | 最小物体直径 | 0.015 mm 1) | | 光导头 | | | 发射器散射角 | 60° | | 集成镜头 | 否 | | 附加透镜兼容性 | 否 |
| | 光纤 | | | 兼容红外光 | 否 | | 光纤电缆可截短 | ✔ | | 需要转接终端套管 | 否 |
| | 包含在供货范围内 | 紧固，2 x 六角螺母 M6，2 x 垫圈，光导纤维体切割器 FC (5304141) |
机械参数 | 光导头 | | | 光线出口 | 轴向 | | 螺丝直径（外壳） | M6 | | 光纤锥化直径 | ≥ 2.5 mm | | 光纤锥化长度大于 2 mm | ≥ 90 mm | | 终端套管最小弯曲半径 | 10 mm |
| | 光纤 | | | 光纤电缆长度 | 10,000 mm | | 弯曲半径 | 25 mm | | 动态灵活性（机器人技术） | 否 | | 外径，光纤电缆接口 | 2.2 mm | | 纤维分布 | 同轴 | | 核心构造 | S: Ø 1 mm, R: 16 x Ø 0,25 mm 1) 同轴 |
| | 材料 | | | 光导头 | 不锈钢 | | 电缆护套 | Polyethylen (PE) | | 纤维 | Polymethylmethacrylat (PMMA) |
| | 重量 | 98 g |
环境参数 分类 | ECLASS 5.0 | 27270905 | | ECLASS 5.1.4 | 27270905 | | ECLASS 6.0 | 27270905 | | ECLASS 6.2 | 27270905 | | ECLASS 7.0 | 27270905 | | ECLASS 8.0 | 27270905 | | ECLASS 8.1 | 27270905 | | ECLASS 9.0 | 27270905 | | ECLASS 10.0 | 27270905 | | ECLASS 11.0 | 27270905 | | ECLASS 12.0 | 27270905 | | ETIM 5.0 | EC002651 | | ETIM 6.0 | EC002651 | | ETIM 7.0 | EC002651 | | ETIM 8.0 | EC002651 | | UNSPSC 16.0901 | 39121528 |
使用 WLL180T 的触发感应距离 | 模式 16 µs | 100 mm | | 模式 70 µs | 350 mm | | 模式 250 µs | 580 mm | | 模式 2 ms | 850 mm | | 模式 8 ms | 1,300 mm | | 提示 | 触发感应距离与带光源类型的光纤传感器相关：可见红光 |
| |
