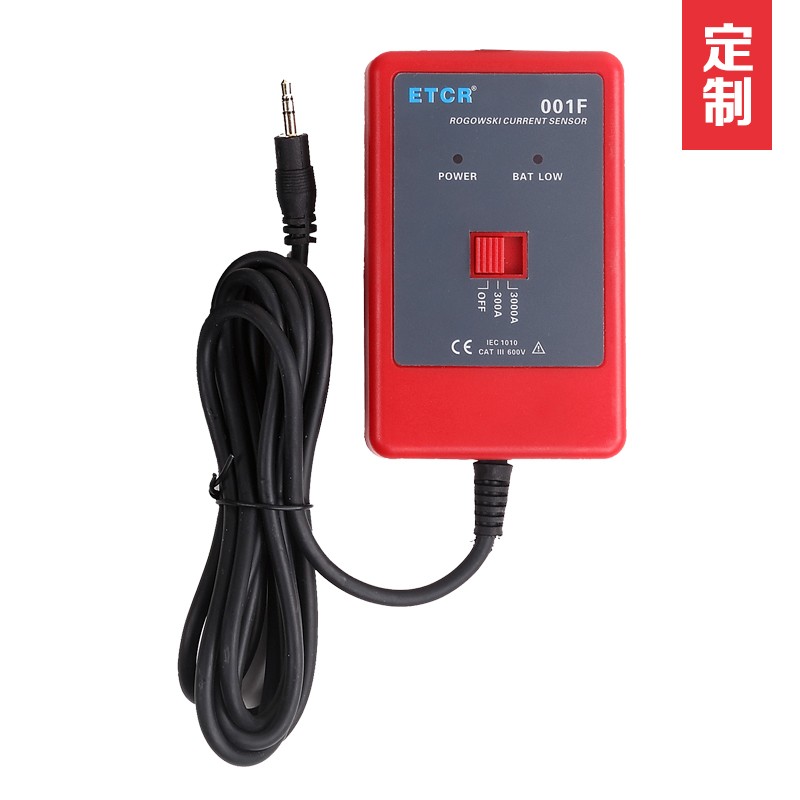

ETCR001F柔性线圈罗氏线圈电流传感器积分器
产品介绍

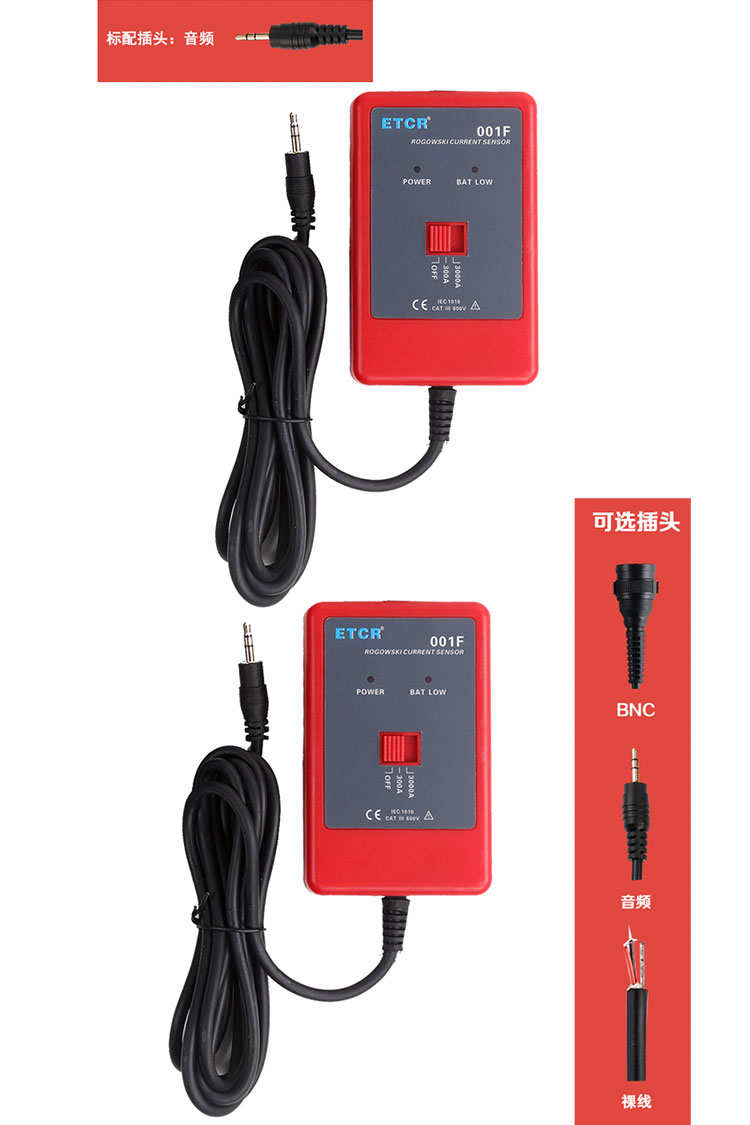

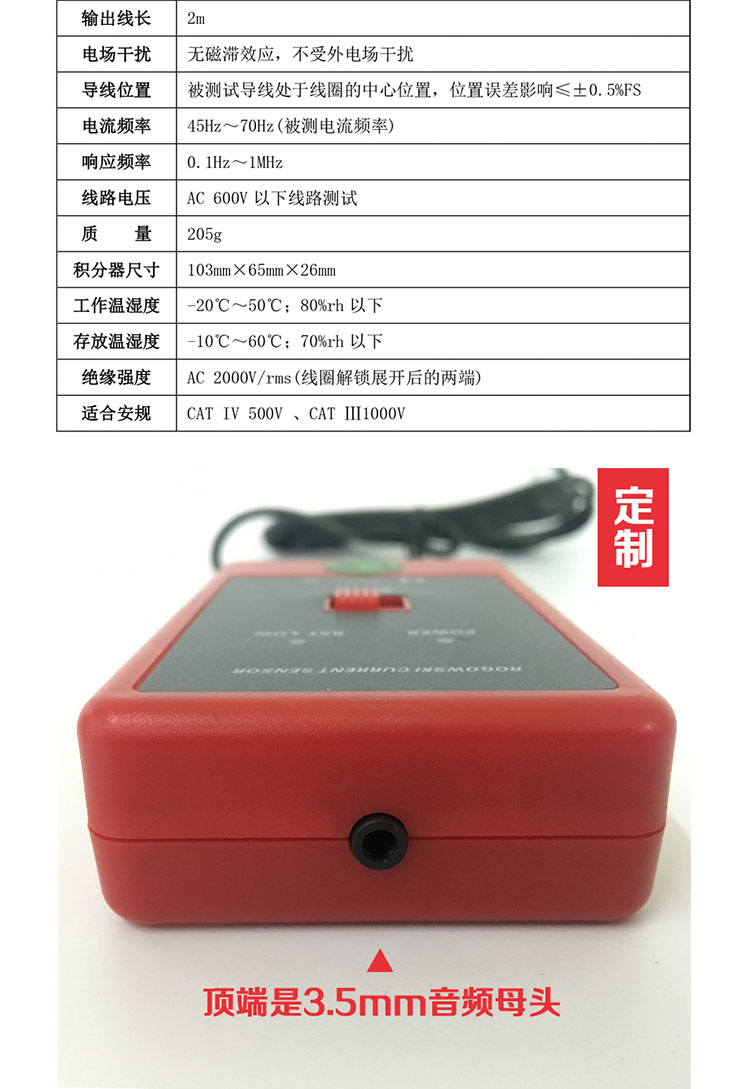

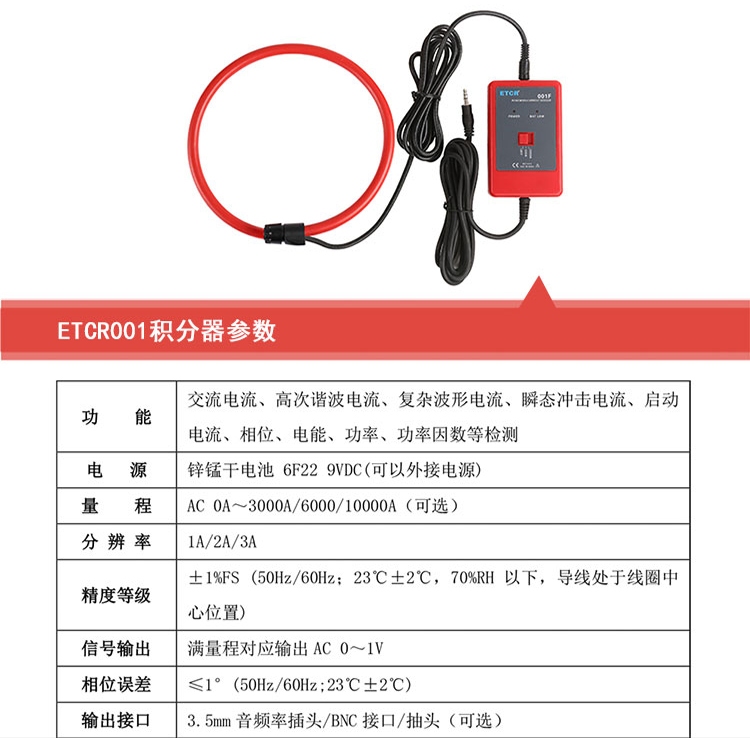

技术规格 功 能 | 交流电流、高次谐波电流、复杂波形电流、瞬态冲击电流、启动电流、相位、电能、功率、功率因数等检测 | 电 源 | 锌锰干电池 6F22 9VDC(可以外接电源) | 量 程 | AC 0A～3000A/6000/10000A（可选） | 分 辨 率 | 1A/2A/3A | 精度等级 | ±1%FS (50Hz/60Hz；23℃±2℃，70%RH以下，导线处于线圈中心位置) | 信号输出 | 满量程对应输出AC 0～1V | 相位误差 | ≤1°(50Hz/60Hz;23℃±2℃) | 输出接口 | 3.5mm音频率插头/BNC接口/抽头（可选） | 输出线长 | 2m | 电场干扰 | 无磁滞效应，不受外电场干扰 | 导线位置 | 被测试导线处于线圈的中心位置，位置误差影响≤±0.5%FS | 电流频率 | 45Hz～70Hz(被测电流频率) | 响应频率 | 0.1Hz～1MHz | 线路电压 | AC 600V以下线路测试 | 质 量 | 205g | 积分器尺寸 | 103mm×65mm×26mm | 工作温湿度 | -20℃～50℃；80%rh以下 | 存放温湿度 | -10℃～60℃；70%rh以下 | 绝缘强度 | AC 2000V/rms(线圈解锁展开后的两端) | 适合安规 | CAT IV 500V 、CAT Ⅲ1000V |

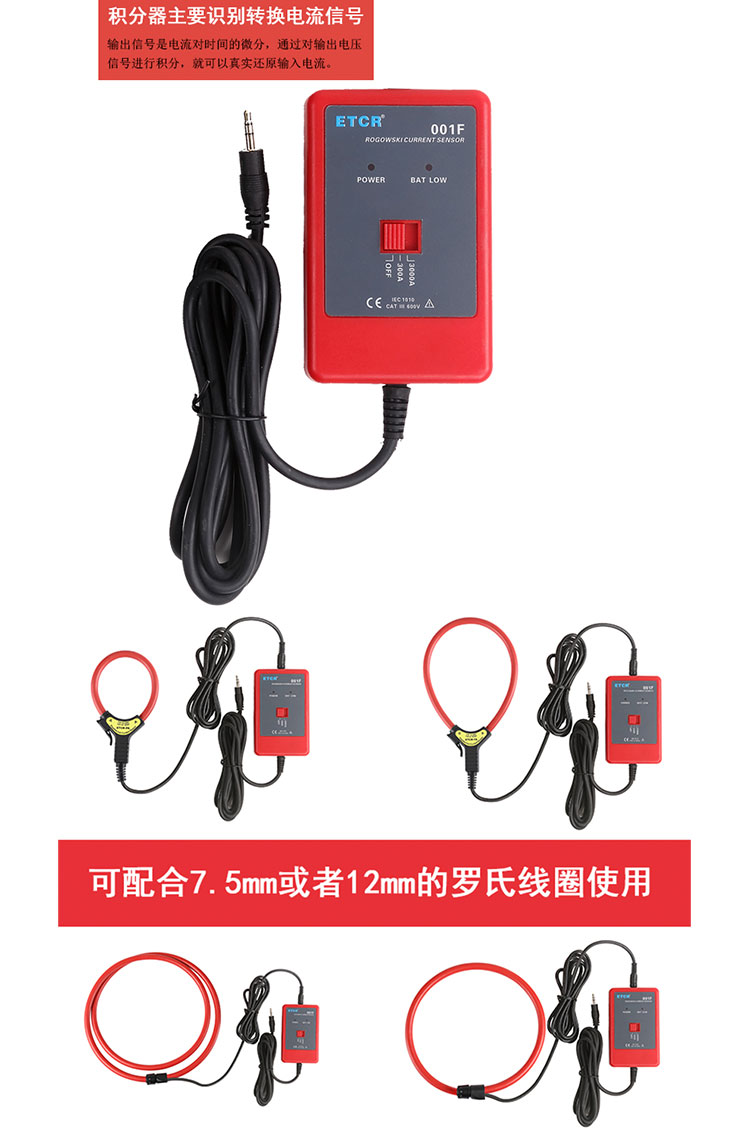

结构 1.积分器信号输出端 2.积分器信号地(已短接屏蔽地)

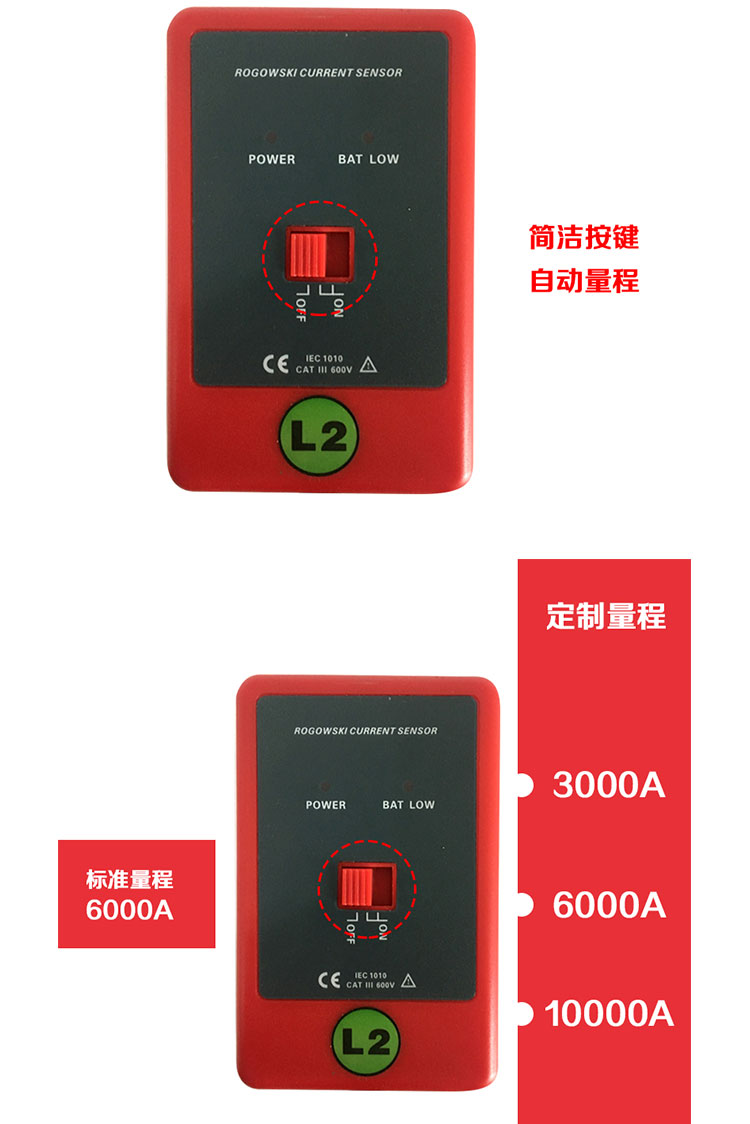

3.屏蔽地 4.积分器信号输出音频插头 5.积分器电源指示灯 6.积分器电池电压低指示灯 7.电源/档位开关 8.积分器 9.柔性线圈接口 10.柔性线圈 11.锁扣 彩图说明：

| |
