一、产品概述

在0.4KV低压三相四线制城网和农网供电系统中，用电负荷大多为单相负荷。用电的不同期及用电量大小的差异，致使按三相户数平均设计的台区配网在实际运行中存在严重的不平衡状况。绝大多数台区三相不平衡度严重超标。

三相负荷不平衡会产生一系列的危害：

1，中性线电流很大，导致线路压降增大、损耗增大、中性线温升增大。

2，配变损耗严重，变压器发热，极易引发火灾，影响用电设备的正常运行。

3，中性点偏移，导致末端电压降低，电压不合格率上升。

4，负荷偏相可能导致台区单相过载，引发保护装置动作，导致大面积停电。

人工对负荷调相费时、费力、时效性差，不能有效解决日益严重的三相负荷不平衡带来的挑战。

国家电网公司越来越重视三相负载不平衡治理工作，先后出台了《关于开展配电台区三相负载不平衡问题治理工作的通知》等文件，要求按照“源头预防、常态监测、科学施测、动态治理”的原则，建立配电台区三相负载常态监测与动态调整管理机制，切实提高配电台区供电质量，减少配电电网危险，提升经济运行水平。

ETCR5500换相开关式三相不平衡治理装置是一种实时、智能的自动负荷调控系统，对单相负荷进行有换相调度，很好有效地解决低压配网三相不平衡问题。

二、 系统组成

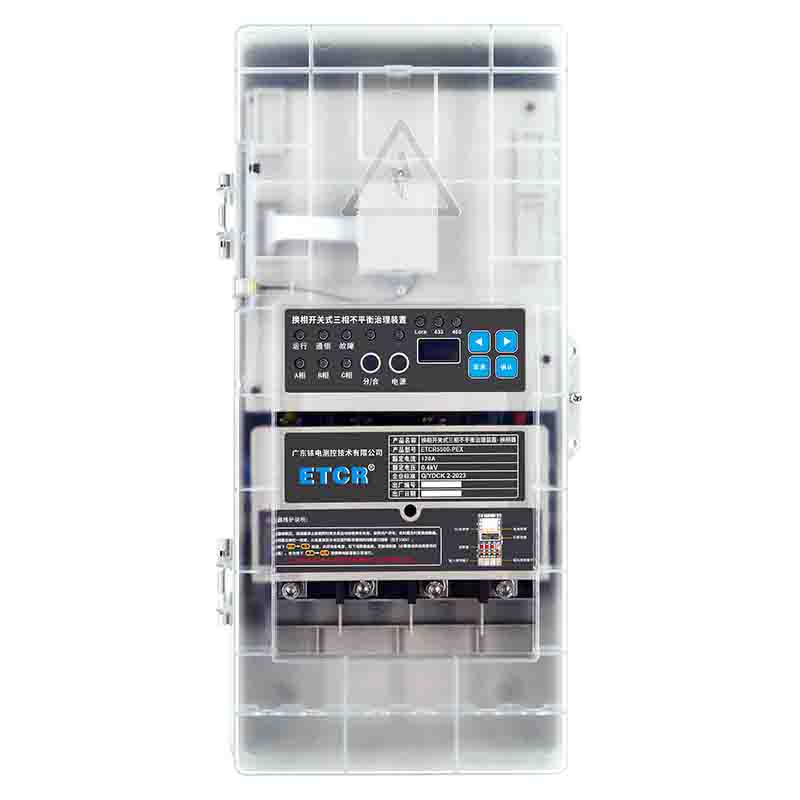

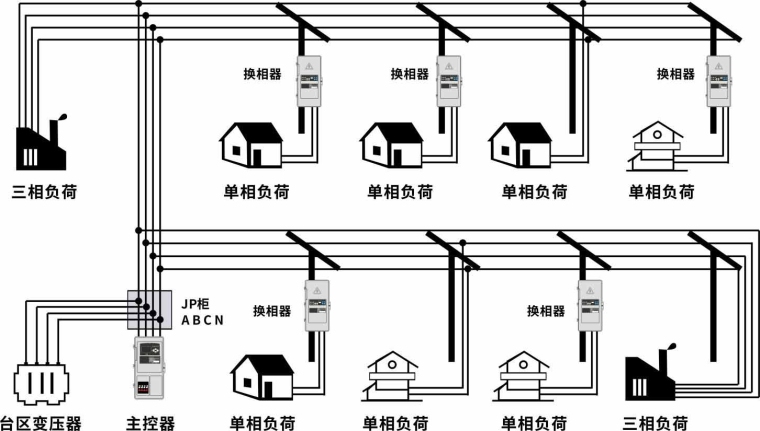

ETCR5500换相开关式三相不平衡治理装置由主控器ETCR5500-BMC和换相器ETCR5500-PEX组成。主控器ETCR5500-BMC负责采集台区实时负荷数据；分析各换相器的负荷电压、电流；形成并发送指令到换相器。换相器ETCR5500-PEX接受主控器的指令并执行指令。主控器与换相器之间通过230MHz无线通信。可根据台区变压器容量及不平衡的严重程度，配置一台主控器及若干台换相器。

三、 产品特点

1，等电压0毫秒无缝换相技术，换相不中断供电。

换相时间0毫秒，换相时间精准可控。换相过程由电力电子器件完成，无机械触点、不产生电弧；换相结束后由永磁开关保持稳态，无损耗。

2，换相过程无涌流，换相平稳可靠。

由于换相时间为0毫秒，换相过程仅在两相电压相等的时刻相位跳变120°，属于自然换相，因此无电压突变、无涌流。

3，精准定位换相器，确保配网各支路逐段平衡。

独有的逐段压降综合算法，优先调整与线路不平衡度极值处zui近的换相器，由此可明显优化线路每处的平衡度，更加有效的降低中性线电流，提高末端供电电压。

4，对各类用电设备无**影响。

等电压0毫秒无缝换相技术，不会造成供电中断和电压暂降，且不影响用户用电；对感性、容性、阻性负载均可稳定可靠换相。

四、 产品参数
