一． 简介

ETCR高压钳形漏电流/电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。具有独特的自动插拔结构，使用方便，不必断开被测线路，非接触测量，**、快速，特别适合线路故障巡查仪使用。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

ETCR高压钳形漏电流/电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。

二． 产品特点

1、具有独特的自动插拔钳形结构，不需停电不需断开被测线路，携带方便特别适合现场在线测试。非接触测量，操作方便快速**可靠。

2、采用坡莫合金铁芯、双层屏蔽技术，性能稳定精度高，抗干扰能力强，适用于复杂的干扰环境。

3、输出线：2P白色接线端子，线长180mm。

4、电池仓可以放置4节1.5V AAA碱性干电池，为二次开发提供电源。

5、绝缘杆接口：M24

6、工作频率：45Hz～100KHz

7、工作温度：-15°C～50°C

8、绝缘强度：AC 3700V/rms（铁芯与外壳之间）。

9、**等级：CATⅢ600V。配合绝缘杆可测试60KV以下线路。

10、输出方式：感应电流输出

三． 型号规格参数

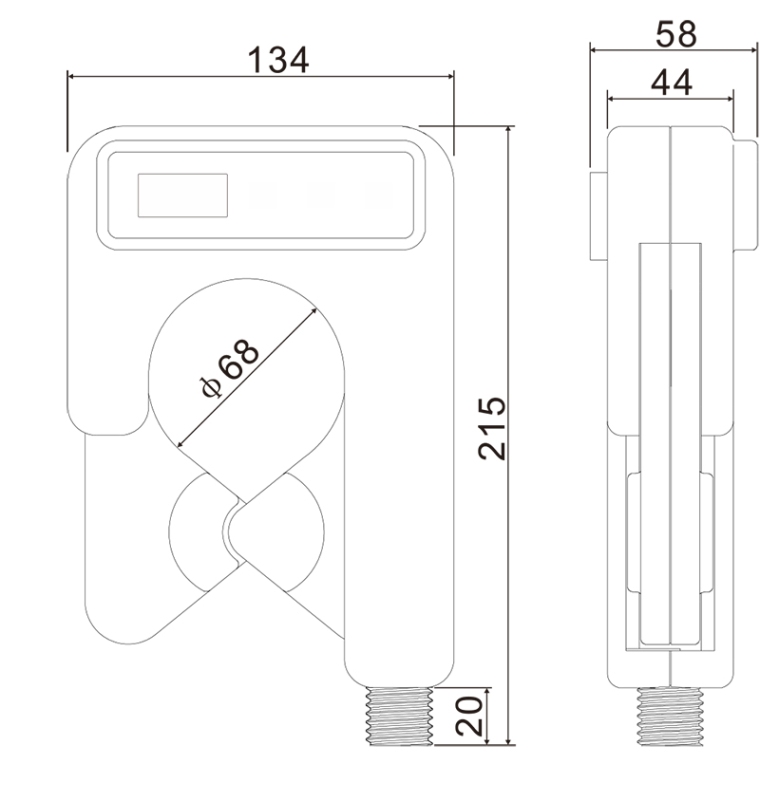

四． 结构尺寸
