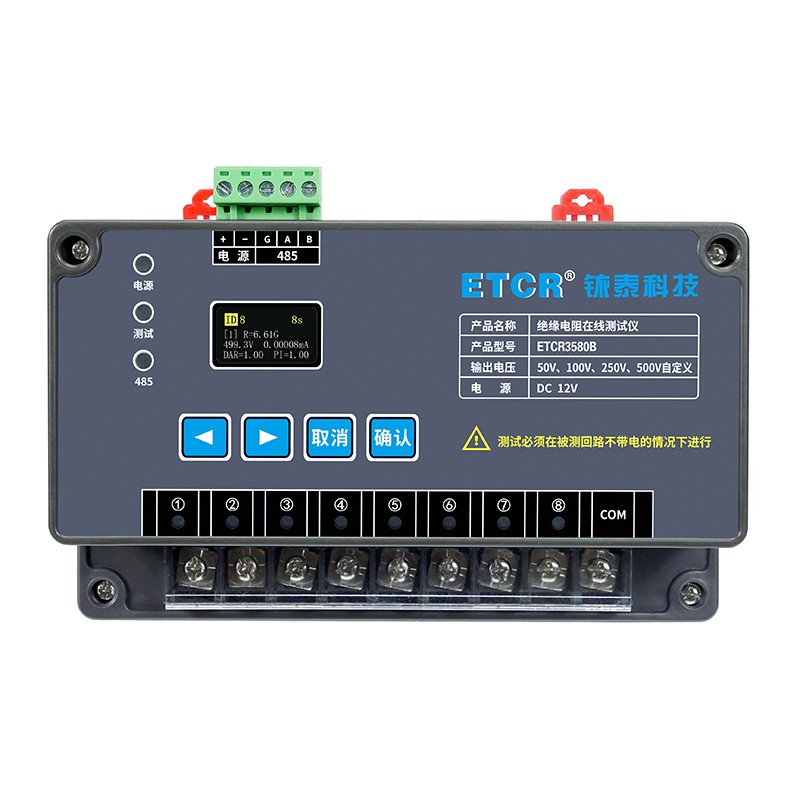

ETCR3580B绝缘电阻在线监测仪

ETCR3580B绝缘电阻在线监测仪

型号:

ETCR3580B

产品介绍

一．简介

ETCR3580绝缘电阻在线监测仪系列用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。仪器可监测1～8个回路的绝缘电阻值，仪器带有RS485接口提供MODBS通信协议，可上传输出电压，绝缘电阻值等数据，供用户二次开发应用，实现对绝缘电阻的实时在线监测。

ETCR3580绝缘电阻在线监测仪系列采用更清晰OLED液晶屏，测试参数可在仪器按键或后台设置，安装方便，测试可靠，广泛应用于电信、电力、气象、机房、油田、工矿企业等重要场所对绝缘电阻的在线监测。

二．型号类别

三、技术规格

电源	DC 12V （外部供电）
输出电压	ETCR3500：500V ETCR3580B：50V、100V、250V、500V自定义
短路电流	2mA MAX
量程	ETCR3580：0.1MΩ～10GΩ ETCR3580B：0.1MΩ～20GΩ
精度	±5%rdg±5dgt
通讯方式	RS485通讯，蓝牙通讯（限ETCR3580B）
传输数据	3500：绝缘电阻值，吸收比 3580B：绝缘电阻值、输出电压、泄露电流、吸收比、极化指数
测试回路数量	1路～8路

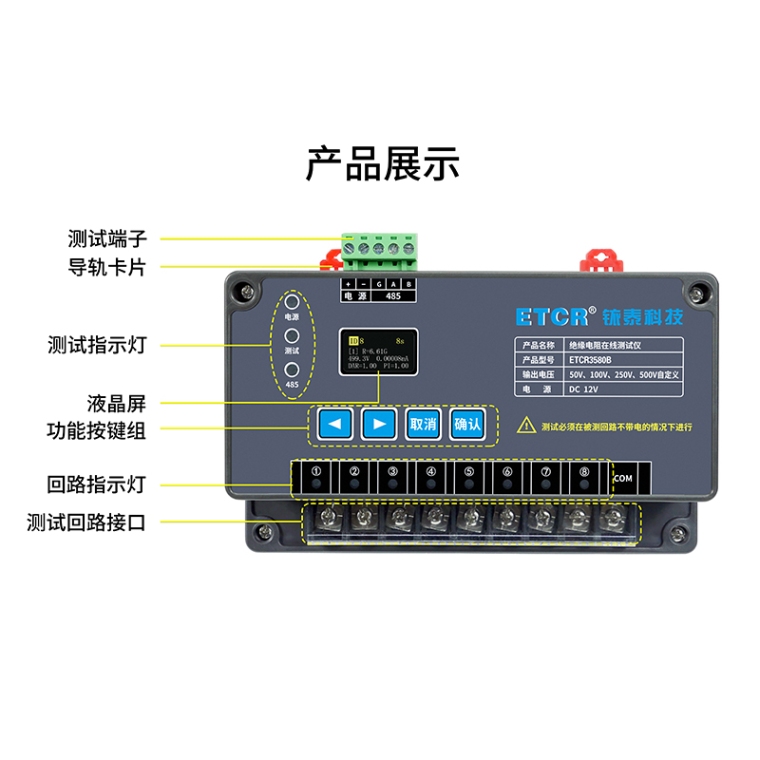

液晶屏	显示当前测试回路的输出电压、泄露电流及绝缘电阻值、吸收比（限ETCR3580B）、极化指数（限ETCR3580B）
液晶屏尺寸	21.7mmX10.9mm
指示灯	电源指示，测试指示，485通讯
安装方式	导轨安装，螺钉安装
功耗	待机0.8W，MAX 12W
重量	仪表：约464g，总重量：约0.6kg（含包装）
尺寸	169mm×104mm×73mm
工作温湿度	-20℃～60℃；80%RH以下
