一、产品简介

是我公司精心研发的变电站地网、发电厂、微波站、通讯基站等大型地网的工频接地阻抗、接地电阻、土壤电阻率、简易跨步电压测试仪，仪器采用触摸彩屏操作特别方便简捷，点击“帮助”键操作提示一目了然，仪器采用了新型变频交流电源及微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。仪器采用超强的自动变频抗干扰技术，配合400V/5安培大功率输出，能在强干扰环境下准确测得工频50Hz下的数据。适用于测试各类接地装置的工频接地阻抗、接地电阻、土壤电阻率、跨步电压等工频特性参数。

的测试计时器自动记录测试时间、存储含有日期时间的测试结果，自动存储测试数据1000组，滑动触摸屏可以非常方便的查阅记录的历史数据，完全隔离的USB接口可将测试数据**的上传到PC机，可以实现历史数据读取、查阅、保存、打印等功能。仪器具有支持安卓系统的蓝牙通讯，数据上传更加方便，可在移动终端查看带有日期时间的测试结果。仪器结构坚固，仪表箱美观耐用防护等级IP65。

仪器根据《JJG984-2004接地导通检定规程电阻测试仪》，《DL/T475-2006接地装置特性参数测量导则》，《DL/T845.2-2004电阻测量装置通用技术条件二部分：工频接地电阻测试仪》生产制造。

二、性能特点

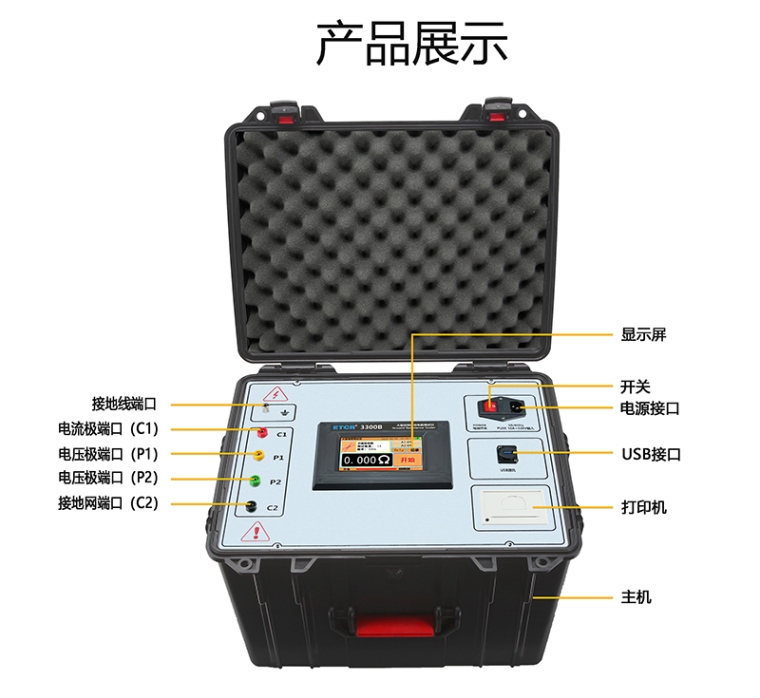

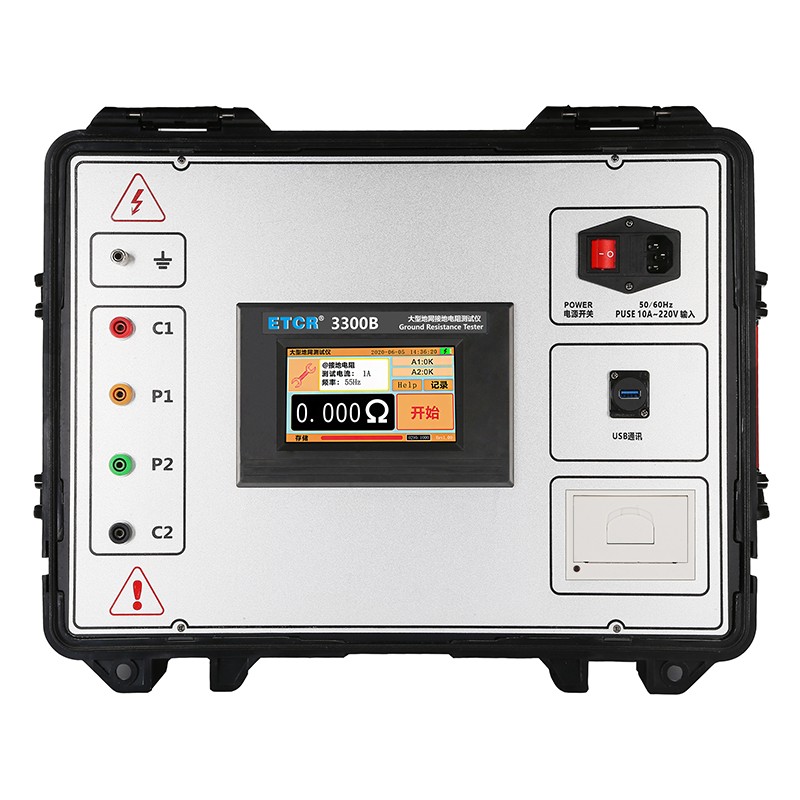

1、 触摸彩屏，测试过程便捷轻松，查看测试结果与历史记录非常方便，“帮助”按键操作方法一目了然，内置式打印机，可在现场打印测试结果。

2、 采用自动双边拼先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。

3、 抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

4、 仪器测试精度高，基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

5、 具有测量土壤电阻率与简易跨步电压的功能。

6、 支持安卓系统的蓝牙通讯模块，安装APP可在移动终端查看测试结果。

7、 带有USB通讯接口。

三、技术指标
