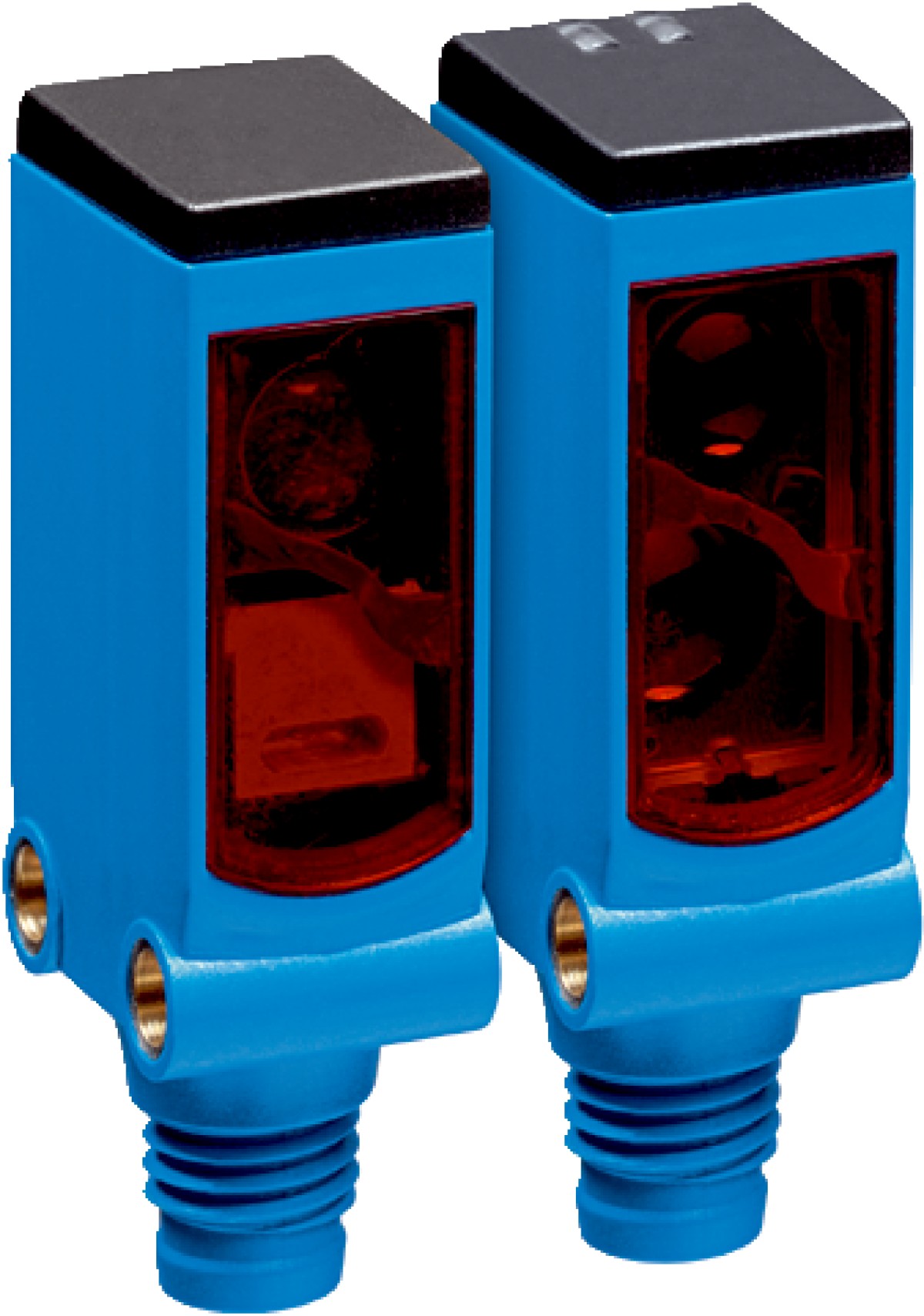

光电传感器WSE4SLC-3P2236A70
| 型号: | WSE4SLC-3P2236A70 | | 货号: | 1080959 | | 品牌: | SICK |
产品介绍
      产品特点 | 工作原理 | 对射式光电传感器 | | 最大开关距离 | 0 m ... 60 m | | 感应距离 | 0 m ... 50 m | | 发射光束 | | | 光源 | 激光 1) | | 光源种类 | 可见红光 | | 光斑尺寸（距离） | Ø 1 mm (500 mm) |
| | 激光器特征值 | | | 标准性参考 | EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11 | | 激光等级 | 1 | | 轴长 | 650 nm |
| | 设置 | IO-Link | | 特殊应用 | 检测小型物体 | | 零件订货号 | 2064095 WS4SL-3D2236, 2088189 WE4SLC-3P2230A70 | | 孔型 | M3 | | 针脚 2 配置 | 外部输入端, 检测输出端, 逻辑输出端, 警报输出 |
安全技术参数 | MTTFD | 405 年 (EN ISO 13849-1) 1) | | DCavg | 0 % | | TM（持续运行时间） | 10 年 |
通讯接口 | IO-Link | ✔ , COM2 (38,4 kBaud) | | 数据传输率 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 | | Bit 1 = QL2 的切换信号 | | Bit 2 ～ 15 = 测量值 | | VendorID | 26 | | DeviceID HEX | 0x80011D | | DeviceID DEC | 8388893 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss 2) | | 电流消耗 | 30 mA 3) | | 防护等级 | III | | 数字输出 | | | 类型 | PNP 4) | | 5) | | 开关类型 | 明/暗切换 4) | | 输出电流 Imax. | ≤ 100 mA | | 响应时间 | ≤ 0.5 ms 6) | | 重复精度（响应时间） | 150 µs 7) | | 开关频率 | 1,000 Hz 8) |
| | 开关功能 | 补偿量 | | 保护电路 | A 9) B 10) C 11) | | Q 的开关频率/针脚 2 | 1,000 Hz 12) |
机械参数 | 设计构造 | 方形 | | 结构型式详细信息 | 纤薄 | | 尺寸(宽 x 高 x 深) | 12.2 mm x 41.8 mm x 17.3 mm | | 接口 | 插头，M8，4 针 | | 材料 | | | 外壳 | 塑料, Novodur | | 前镜 | 塑料, PMMA |
| | 重量 | 100 g |
环境参数 | 外壳防护等级 | IP66 IP67 | | 运行环境温度 | –10 ℃ ... +50 ℃ | | 运行环境温度扩展 | –30 ℃ ... +55 ℃ 1) 2) | | 仓库环境温度 | –30 ℃ ... +70 ℃ |
Smart Task | Smart Task 名称 | 测量时间 + 消除抖动 | | 逻辑功能 | 直接 窗口 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 时间测量精度 | SIO Direct: --- 1) SIO 逻辑： - 0.7 ... + 0.7 ms ± 0.5% 测量时间值 2) SIO 逻辑： - 0.9 ... + 0.9 ms ± 0.5% 测量时间值 3) | | 时间测量精度（例如测量的时间值为 1 s） | SIO Direct: --- 1) SIO Logic: - 5,7 ... + 5,7 ms 2) IOL: - 5,9 ... + 5,9 ms 3) | | 测量时间值分辨率 | 1 ms | | 两个过程事件之间的最短时间 | SIO Direct: --- SIO Logic: 450 µs IOL: 500 µs | | 最长反冲时间 | SIO Direct: --- SIO Logic: 30.000 ms IOL: 30.000 ms | | 开关信号 | | | QL1 的切换信号 | 开关量输出（取决于设置的限值） | | QL2 的切换信号 | 开关量输出（取决于设置的限值） |
| | 测量值 | 测量时间值 |
诊断 证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | 激光安全 (IEC 60825-1) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
| |
