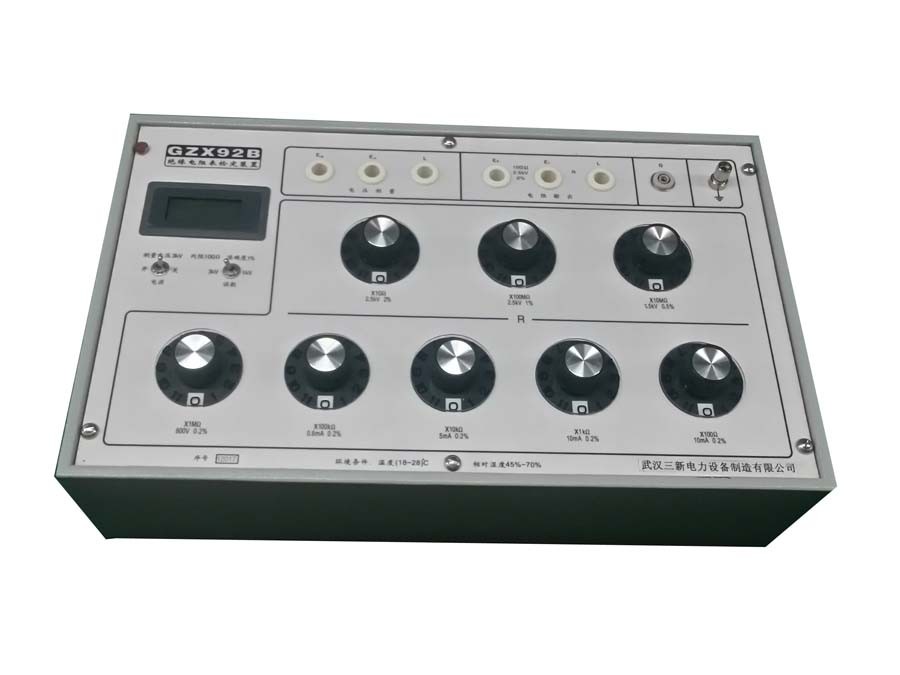

GZX92B型绝缘电阻表检定装置是检定绝缘电阻表的标准器具。其中的电阻输出部分（高压高阻箱）的测量上限为20GΩ，是国内同类产品中阻值高的。本装置设计有独立的泄漏屏敝端钮， 在测量过程中无明显不稳定及短路、开路现象。

本装置满足JJG622-97绝缘电阻表检定规程、JJG982-2003直流电阻器检定规程的要求，也可作为检定数字式兆欧表、绝缘电阻测试仪的标准，还可作为直流标准高值电阻箱使用。技术指标先进，具有较长的技术寿命。其中的电压测量部分（直流高压数字电压表），标称测量电压为3kV，高测量电压为3.5kV，输入阻抗≥5GΩ，优于JJG622-97对输入阻抗的要求，并能测量绝缘电阻表的开路电压、中值电压和峰值电压。

技术参数

GZX-92B绝缘电阻表检定装置性能特点

◆ 本装置满足JJG622-97绝缘电阻表检定规程、JJG982-2003直流电阻器检定规程的要求

◆ 检定数字式兆欧表、绝缘电阻测试仪的标准，还可作为直流标准高值电阻箱使用

◆ 技术指标先进，具有较长的技术寿命

◆ 电压测量部分（直流高压数字电压表），标称测量电压为3kV，高测量电压为3.5kV，输入阻抗≥5GΩ，优于JJG622-97对输入阻抗的要求

◆ 能测量绝缘电阻表的开路电压、中值电压和峰值电压

包装清单

GZX-92B绝缘电阻表检定装置技术参数

1.电阻输出（高压高阻箱）部分

◆ 高压高阻箱的准确度等级及工作电压（电流）

◆ 调节范围：100Ω～20GΩ；调节细度：100Ω

◆ 使用环境条件

1.3.1 参考温度范围：20～25℃

1.3.2 标称使用温度范围：18～28℃

1.3.2 标称使用湿度范围：25%～75%

◆ 变差极限：在参考条件下，由单一影响量发生变化所引起的变差

* a为高压高阻箱电阻盘准确度等级。

◆ 绝缘电阻：高压高阻箱的电路与电路无电气连接的任何其它外部金属 间的绝缘电阻，在标称电压下测得的电阻值不小于5TΩ

◆ 绝缘强度：高压高阻箱的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6kV并历时1min的试验，不出现击穿与飞弧现象

◆ 高压高阻箱输出端的残余电阻应＜0.5Ω，其变差＜0.05Ω

◆ 装置外形尺寸： 442mm×270mm×145mm

◆ 装置重量：5kg

2.电压测量部分（高压直流数字电压表）

◆ 测量范围：0～3000V

◆ 分辨率：1V

◆ 准确度：±（1%读数±1个字）

◆ 读数稳定性：≤±1个字

◆ 输入电阻：≥5GΩ
