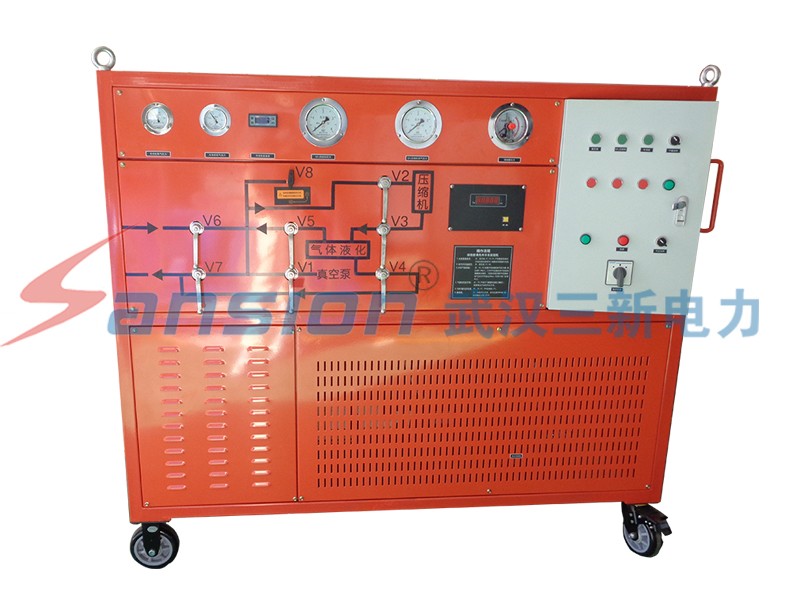

SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

本装置由气体回收装置组成，涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。

技术参数

全自动SF6气体回收装置性能特点

◆ 一体化的设计和较小的体积便于移动和使用。

◆ 高效的过滤免维护系统，极大保证了回收SF6气体的质量。

◆ 内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。

◆ 所有电气系统均采用优质品牌。

◆ 优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。

◆ 整机为风冷无需外接水源。

◆ 内置温度保护系统即使在-20摄氏度下也能正常工作。

◆ 内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。

◆ 所有球阀为密封元件具有自动补偿性能。

◆ 具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。

包装清单

全自动SF6气体回收装置技术参数

主要部件性能参数：

简明参数表：

主要技术参数描述

◆ 回收

回收初压力≤0.8MPa

回收终压力≤53KPa

回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。

◆ 充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。

◆ 抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

◆ 贮存

贮存容器容积0.201m3

名义液态贮存量200kg

最高贮存压力3.8 MPa

◆ 净化

对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

◆ 年泄漏率≤1%名义储存量

◆ 噪声≤75dB(A)声压级

◆ 工作环境温度：-10°- 40℃

◆ 功率≤5kW

◆ 电源：交流三相五线制 50Hz 380V±10%
