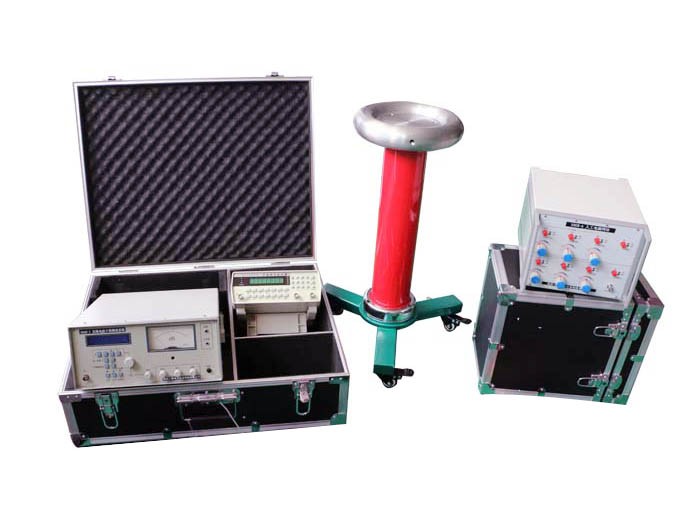

SXGR-I型无线电干扰测量系统(EMI干扰场强测试接收机)主要设计用于测量频率范围为150KHz～30MHz的干扰场强或正弦信号场强，还可用来测量上述频段范围内信号源在50Ω负载上的终端电压。

技术参数

SXGR-I无线电抗干扰测试系统性能特点

◆本仪器也能作其它无线电测量，如对上述频段范围内的谐波分析、漏场等。

◆本仪器的检波电路有两种可变换的时间常数，即准峰值与平均值。表头指示有＋5dB～－6dB的刻度、仪器面板上备有电平记录仪插座，用以连接电平记录仪，对被测信号做连续记录。

◆本仪器还备有中频输出插座，其频率为465KHz，幅度为90dB(50Ω)。

◆本仪器还备有外接直流电源输入插座，可进行野外测试。

◆本仪器的输入阻抗额定值为50Ω，它所测得的电压是外电路在50Ω负载上的终端电压。

◆本仪器的频率、衰减器数值均由LCD液晶显示器显示。采用锁相环路频率合成。由微处理器对内部电路控制，使操作大为简便。

包装清单

SXGR-I无线电抗干扰测试系统技术参数

本仪器给出的误差分固有误差(即基准条件下测定的误差)和工作误差(即额定条件下测定的误差)两种，凡没有说明固有误差的均为工作误差。

3.1 频率

测量范围： 150KHz～30MHz

显示： LCD五位数字，低1KHz

调谐步级： 10MHz、1MHz、100KHz、10KHz、1KHz

细调范围： 约±1KHz

频率准确度： 固有误差<±1KHz，工作误差<±2KHz

3.2 电压

测量范围： 0～120dB (S／N＝6dB. 0dB＝1 μV)

误差： (30dB) 固有误差≤±2dB

工作误差≤±3dB

3.3 衰减器

输入衰减器： 0～100dB 10dB步级

中频衰减器： 0～20dB 5dB步级

误差： ≤1dB

3.4 表头指示

刻度： ＋5dB～－6dB

误差： ＜±1dB (0～＋5dB范围)

3.5 场强

测量范围： (环状天线) 20～145dB

(S／N＝6dB 0dB＝1μV／m)

误差： (80dB) 固有误差≤±3dB

工作误差≤5dB

3.6 选择性

整机通带(－6dB)： 9KHz±1KHz

中频抑制： ≥ 50dB

镜频抑制： ≥ 70dB

3.7 过载系数

检波前： ≥30dB

检波后： ≥12dB

3.8 检波器时间常数

平均值： 充放电时间常数小于100μS

准峰值： 充电时间常数1ms±0.5ms

放电时间常数160ms±80ms

3.9 表头机械时间常数： 160ms±80ms

3.10 脉冲特性

**特性：对于频谱密度为0.316μVS重复频率为100Hz的脉冲信号与66dB有效值的正弦信号的读数误差不得超过±1.5dB。

相对特性： 重复频率(Hz) 相对输出(dB)

孤立脉冲 －23.5 (参考)

1 －22.5±2dB (参考)

2 －20.5±2dB (参考)

10 －10.0±1.5dB

20 －6.5±1.0dB

100 0 (参考点)

1000 ＋4.5±1.0dB

3.11 杂散干扰抑制

对于下列频率的杂散干扰抑制不小于40dB

1/m(nf_L±f_i)和1/k(f_ο)

式中： n、 m 和 k 为整数；

f_L─本机振荡器频率；

f_i─中频；

f_ο─调谐频率。

3.12 背景噪声所引起的误差不超过1dB。

3.13 屏蔽效果：≥100dB

3.14 中频输出：＞90dB (仪器处于标准工作状态)

3.15 额定输入阻抗：50Ω

3.16 电源： 交流220V、50Hz

消耗功率不大于12VA

3.17 仪器外形尺寸： 宽300×高130×深400mm

3.18 重量： 11.6Kg
