变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之 确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致。

当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈 移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应 也发生变化，根据频域响应曲线即可判断变压器的变形程度。

基于以上思想和先进的测量技术，三新电力设计了SXBR-2020变压器绕组变形分析仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。

本仪器符合 DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

技术参数

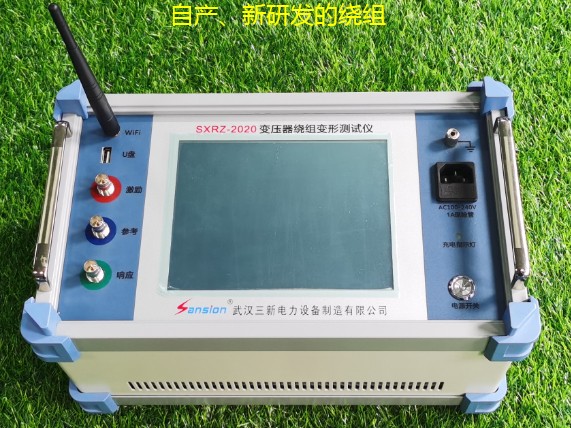

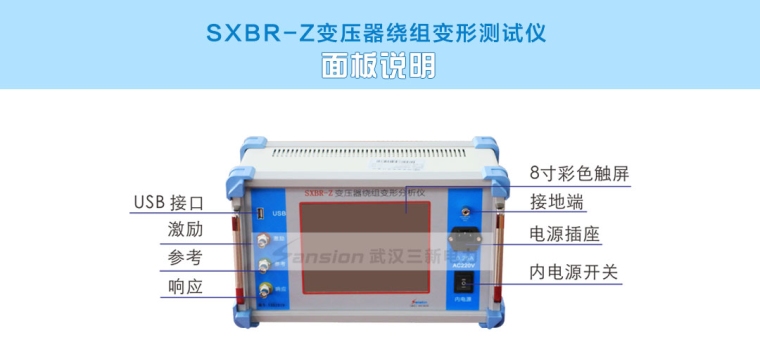

SXRZ-2020变压器绕组变形测试仪性能特点

◆ 采用双电源供电：市电 AC220V±10%，内电源 6V5AH 蓄电池；

◆ 采用高速，高集成化微处理器设计；

◆ 输出正弦波幅值可通过软件设置；

◆ 双通道 16 位 AD 采样；

◆ 8 寸彩色触摸屏，亮度可调；

◆ 多可以保存 120 组测量数据，供随时查阅或上传至 PC 机；

◆ 有强大的上位机软件，曲线分析、打印和生成 word 文档；

◆ USB2.0 接口,支持数据上传和联机测试；

◆ 主机尺寸：35cmX21cmX21cm；

◆ 主机重量：约 5KG。

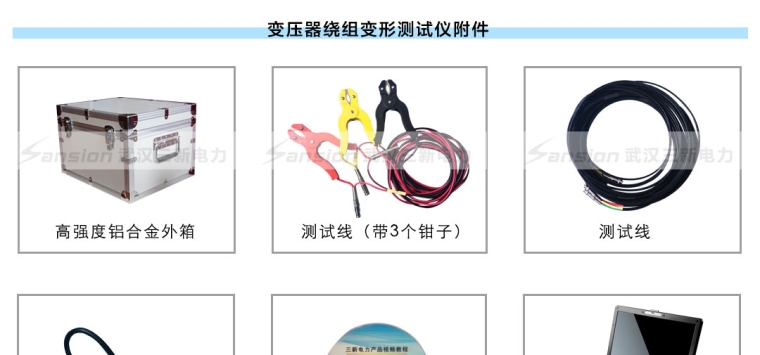

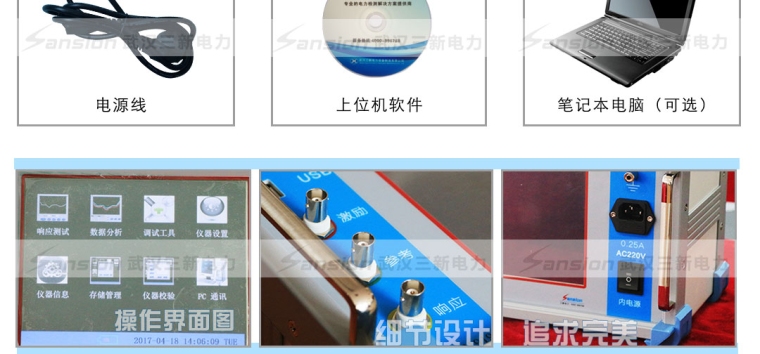

包装清单

SXRZ-2020变压器绕组变形测试仪技术参数

线性 1K-1000KHZ_1.0 步进 1KHZ 1000 点

线性 1K-1000KHZ_0.5 步进 0.5KHZ 2000 点

线性 1K-2000KHZ_1.0 步进 1KHZ 2000 点

线性 1K-2000KHZ_0.5 步进 0.5KHZ 4000 点

分段 100HZ - 1000KHZ 1440 点

分段 100HZ - 2000KHZ 2440 点

◆ 测量范围：(-100dB） - （+20dB）

◆ 测量精度：0.1dB ;

◆ 扫描频率精度：0.01%；

◆ 信号输入阻抗：1MΩ；

◆ 信号输出阻抗：50Ω；

◆ 同相测试重复率：99.5%；
