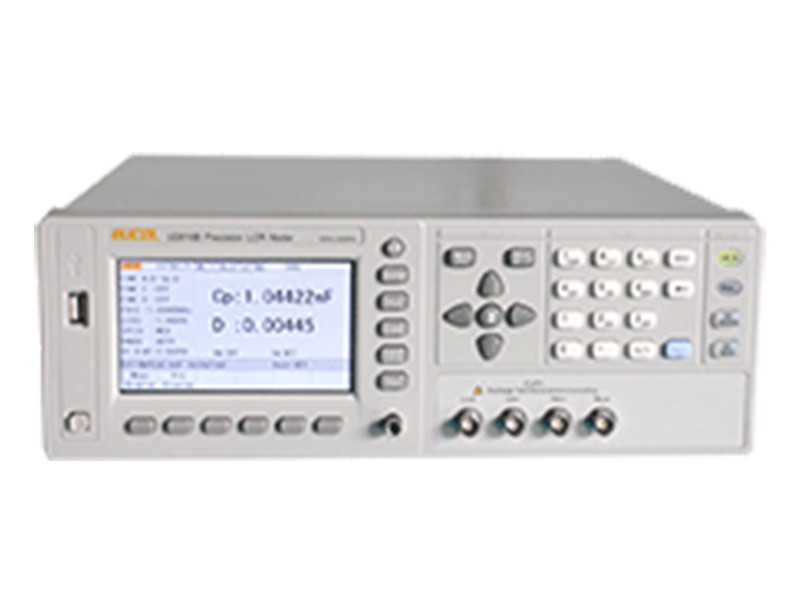

简要介绍:
U2817系列精密LCR数字电桥是新一代高精度、宽测试范围、6位测试分辨率的阻抗测试仪器，高达100kHz的测试频率、10mV-2V的测试电压、内置典型直流偏压以及-10V-10V的DC电压源输出，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。
U2817提供多频测试功能，实现一个工位完成多点频率测试，使电容器测试系统的组成更为简洁高效，系统设计及生产成本显著降低。
性能特点:
■ 同时显示四种不同的参数，组合灵活自如
■ 高速高效测量：最快65次/秒(含显示)，
■ 自动DUT触发功能：器件即插即测，单次显示测量结果及判别
■ 完备的用户修正功能：在顾及简便应用的同时(可快捷实现清零操作)，更可满足复杂条件下高精度测量要求
■ 丰富的通讯接口：RS232C/USB-CDC/USB-TMC/HANDLER/GPIB
■ USB存储支持多种模式：存储测试数据的CSV和TXT格式，存储屏显图像的BMP,PNG,GIF格式，支持U盘存储/调用设置文件，支持U盘固件升级
■ 参数保存与调用：所有参数即时保存，关机不丢失，同时支持内部100组，外部500组存储与调用
一般规格:
| 工作温度、湿度 | 0°C－40°C, ≤90%RH |
| 电源要求 | 电压 | 99V - 242V |
| 频率 | 47.5Hz－63Hz |
| 功耗 | ≤ 60 VA |
| 尺寸(W×H×D) | 350mm×120mm×360mm |
| 重量 | 约3.5 kg |
技术参数
| 测量功能 |
| 测量参数 | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ |
| 基本精度 | 0.05% |
| 测试速度 | 快速: 65, 中速: 10, 慢速: 5 (次/秒) |
| 等效电路 | 串联, 并联 |
| 量程方式 | 自动, 保持 |
| 触发方式 | 内部、手动、自动DUT、外部、总线 |
| 校正功能 | 开路/短路/负载， 32点点频清零（U2817无） |
| 图形扫描 （选件） | 频率、电平、偏置电压/电流、DC源 （ 仅U2817A可选配） |
| 列表扫描 | 10点频率、电平、偏置电压/电流、DC源(U2817无) |
| 显示器 | 480*272，5寸TFT彩屏 |
| 存储器 | 内部100组，外部U盘500组 |
| 测试信号 |
| 测试频率 | U2817A | 50Hz – 100kHz, 分辨率：1mHz |
| U2817 | 50Hz – 100kHz, 16个典型频率 |
| 输出阻抗 | 10Ω, 30Ω, 100Ω |
| 测试电平 | U2817A | 10mV – 2V，分辨率：1mV |
| U2817 | 0.1V, 0.3V, 1.0V |
| 内部直流偏置源 | U2817A | 0V/1.5V/2.0V/4.0V/5.0V |
| U2817 | 无 |
| 内置直流源（选件） | -10V - +10V, 分辨率2.5mV |
| 测量显示范围 |
| |Z|, R,X | 0.01mΩ - 99.9999MΩ |
| |Y|, G, B | 0.0001uS – 999.999S |
| C | 0.00001pF – 99.9999mF |
| L | 0.00001µH – 99.9999kH |
| D | 0.00001 - 9.99999 |
| θ(Deg) | -179.9° – 179.9° |
| θ(Rad) | -3.14159 – 3.14159 |
| Q | 0.01 - 99999.9 |
| Δ% | -999.99% - 999.99% |
| 比较器和接口 |
| 比较器 | 10档分选，BIN0 – BIN9，NG,AUX, PASS/FAIL LED显示 |
| 接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER/GPIB（选件） |
