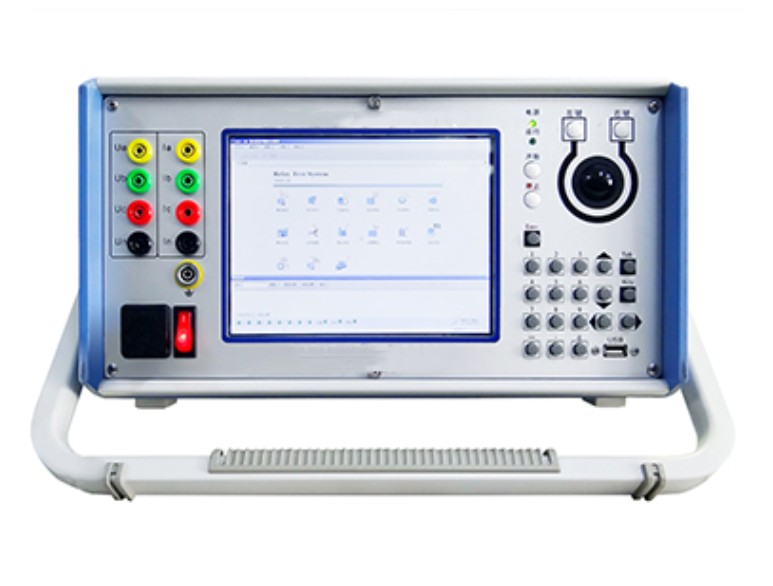

| 合并单元测试仪是一款专为合并单元测试而开发的测试工具。针对现阶段智能站实际工程的建设及设计的差异，该装置可对电子式互感器输入、电磁型互感器输入、电子式及电磁型互感器混合输入的合并单元进行全面而有效的测试，继而满足各种实际工程中的合并单元测试工作。 ◆合并单元测试仪产品特点 •集成高精度模拟信号输出源（0.05级），无需外接标准源，即可完成合并单元检测工作； •能同时对6路电压、6路电流进行测试，并对测出的结果自动评估给出合格与否的结论； •可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的合并单元的测试； •测试功能丰富，可对合并单元进行全面测试，提供包括精度、谐波、暂态误差、同步性、规约、额定延时、并列/解列逻辑、压力等一系列专业测试模块； •内置辅助直流输出，110V/220V可切换，可为合并单元供电； •内置工控机，可单机操作或外联PC操作，操作软件一致； •散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能； ◆合并单元测试仪产品功能 •精度测试：幅值误差、相位误差、频率误差、复合误差、谐波含量测试； •暂态测试：暂态误差和非周期分量衰减时间常数测试； •同步性测试：对时/守时性能进行测试； •延时测试：额定延时、**额定延时（响应时间）测试； •SOE测试：Goose响应时间（SOE）测试； •规约测试：检测合并单元报文通讯规约一致性、报文离散度、报文异常等； •CID测试：检测合并单元报文与SCD文件一致性； •并/解列测试：检测合并单元母线电压切换、并列、解列逻辑正确性； •压力测试：异常报文处理能力测试、网络压力测试； •PCAP回放测试：可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，可定量发送指定帧报文，可循环播放。 合并单元测试仪技术参数： 交流电压源 | 6×120V，分辨率：100μV，更大输出功率：40VA/相 | 精度：0.05% | 交流电流源 | 6×20A，分辨率：25μA，更大输出功率：120VA/相 | 精度：0.05% | 直流电压源 | 6×170V，分辨率：100μV，更大输出功率：30VA/相 | 精度：0.1% | 直流电流源 | 6×10A，分辨率：25μA，更大输出功率：60VA/相 | 精度：0.1% | 输出频率 | 0～2500Hz，分辨率：1mHz | 精度：0.001Hz | 输出相位 | 0～359.999°，分辨率：0.001° | 精度：0.05° | 输出谐波 | 直流分量，2～20次谐波 | | 电流、电压同步性 | | ＜5μs | 辅助直流输出 | 110V/220V DC，可切换 | | 小信号输出 | 12×（0～7.07VAC/0～10VDC），分辨率：1mV； | 幅值精度：0.05% 相位精度：0.05° 频率精度：0.001Hz | 光纤以太网口 | 6对×100Mbits/s，SC，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588； | 发送离散度：<0.1μs 接收时标精度：<25ns 更大输出流量：>95M 1588对时精度：<80ns | 光纤串口 | 5对×（2～10Mbits/s），SC，多模，850nm； IEC60044-7/8，FT3；支持曼码或异步串口传输方式； | 发送离散度：<0.1μs 接收时标精度：<25ns | 同步接口 | 内置GPS； 1对×IRIG-B/PPS光口，SC，多模，850nm | 精度：<1μs | 电以太网口 | 1个，RJ-45，100Mbits/s | | 开关量输入 | 8路，10-250VDC或空接点，自动识别，无极性 | | 开关量输出 | 8路，空接点/快速开出，交直流开断能力：0.5A，250V | 快速开出时间：<10μs | 屏幕 | 8.4’，1024×768 | | 供电电源 | AC：220V±15%， 频率：50Hz±10Hz | | 体积 | 360 ×200 ×415 （mm） | 重量：16.8Kg |
|
