a.信号源及控制部分

信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或叠加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中的正弦波数字量输入至6路D/A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D/A转换器，使调节细度达到＜0.01％满度。

b.功率放大器

功率放大器采用了先进的调制功率放大器，并设计了完善的电压短路过载、电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。

c.测量

本装置采用标准电能表法（比较法）校验电能表，并采用国际先进的电压、电流宽量程多功能标准电能表，省去了CT/PT、方便了计量传递、提高了校验精度

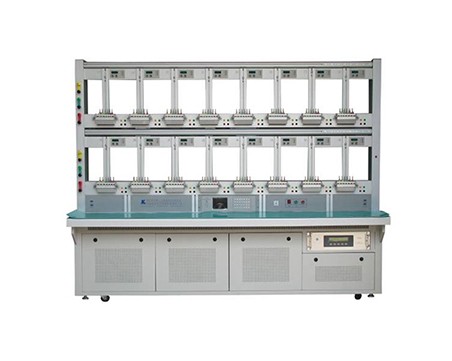

多功能电能表校验装置技术参数

1、装置准确度等级：0.1

2、装置标准配置：

•多功能标准表

•准确度等级：0.1

•电压量程：3×57.7V/100V/220V/380V  自动量程切换

•电流量程：3×10A/100A 自动量程切换

3、装置输出量程

•输出电压：3×57.7V/100V/220V/380V

•输出电流：3×0.1-100A

4、装置每相输出更大容量

•数量增加）

•电流：500VA（100A）（可根据校表数量增加）

5、装置调节范围：

•电压：0-120%，调节细度：0.01%满度

•电流：0-100A，调节细度：0.001A（更小）

•相位（电压/电流）：0-360.0°，调节细度：0.1°

•频率：45-65Hz，调节细度：0.01Hz

6、装置输出功率稳定度：≤0.1%

7、输出波形畸变系数

•电压、电流：≤1.0%

8、谐波输出

•2-21次谐波  谐波含量＜40%

•3，5，7次谐波叠加，每种谐波含量＜10%

•导通角控制（奇次谐波）

•波群控制（次谐波）

9、起动电流输出：2mA（min）

10、起动电流/功率测量：5%（大于2mA）

11、需量测量误差：0.1%

12、时标准确度：2×10^-7

13、功耗测量（功率/视在功率）准确度：3%

14、通讯接口检查：RS485 按被检表通讯规约检查通讯接口

15、校表类型：

•各种单相/三相有功电能表和无功电能表（包括正弦无功、跨相90°无功、移相60°无功）；

•感应式、电子式、多功能及四象限电能表

16、校表数量：16块（或按用户要求）

17、控制方式：

a．本机键盘操作：液晶汉字菜单提示，全自动、手动校验。

b．PC电脑操作：运用中文WINDOWS95/WINDOWS98操作系统，全自动、自定义校验。

18、试验功能：

a．基本误差试验

b．标准偏差S值试验

c．潜动试验

d．起动试验

e．正/逆相序及正/反相试验

f．24h变差试验

g．需量误差试验

h．时钟误差试验

i．谐波试验

j．功耗试验

k．RS485通讯接口检查

19、数据库管理：查询、统计、打印、联网

20、装置输入电源：3×220V/380V±10%，50Hz

21、电源输入/装置输出转换效率：＞90%

22、台体：分体式/一体式

注：“*”为选配功能
