性能特点
•240×128点阵图形LCD显示
•人性化操作界面，操作简单
•极高的测量稳定性、准确性
•RS-232C，GPIB接口(选件)
•ZC2816A：50Hz-200KHz，共1.2万个典型测试频率点
•ZC2816B：50Hz-200KHz，共37个典型测试频率
•10mVrms-2.0Vrms可编程测试电平
•30Ω/100Ω可选信号源输出阻抗
•快快速可达32ms/次
•内建比较器，11档分选及档计数
•12组内部仪器设定储存
•六位读数分辨率
•精确的负载校准功能
•测试电平监视功能
•键盘锁定功能
•HANDLER接口
| 简要介绍 |

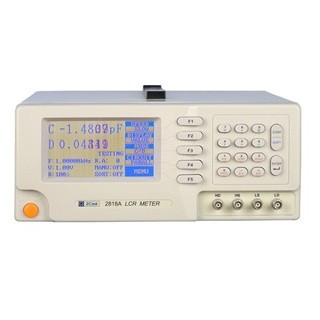

| ZC2816A/B型精密LCR数字电桥是本公司新推出的新一代元件参数测试仪器，该产品集成了本公司多年元件测试的成熟经验，运用了本领域的新测试技术。强大的测试功能和优越的测量性能使该产品挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6 位测试分辨率，50Hz-200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式，可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选系统与计算机通讯及测试过程记录创造了良好的条件。 |
一般技术指标 |
工作温度、湿度 | 0℃～40℃, ≤90%RH | 电源要求 | 电压 | 93V～242V | 频率 | 47.5Hz～63Hz | 功耗 | ≤50VA | 体积 | 320mm×140mm×400mm | 重量 | 约3.5kg |
|
| 测 量 功 能 |
| 测试参数 | |Z|、C、L、X、B、R、G、D、Q、θ |
| 基本准确度 | ZC2816A | 0.05% |
| ZC2816B | 0.10% |
| 等效电路 | 串联、并联 |
| 数学功能 | 值偏差、百分比偏差 |
| 量程方式 | 自动、保持 |
| 触发方式 | 内部、手动、外部、总线 |
| 测试速度 | 快速: 32ms |
