既有深基础当遇到预想不到的沉降,或侵蚀导致承载力成为关心的问题时,或者当重新用于支撑新的,或重量更大的结构时，通常都需要确定既有深基础的埋深。然而，原始图纸往往都无法找到，工程师们则只能依靠各种测试方法来确定深基础埋深。

上海地学仪器研究所开发出一种能够确定基础深度的仪器JCC3-2A(GC)钢筋笼长度感应测试仪（长度感应测试仪），钢筋笼长度感应测试仪采用的是磁敏元件测得钻孔中沿井轴轴向或垂向方向的磁分量异常，来确定钢桩长度。本仪器定位采用高精度重力传感器，具有定位精度高、时间常数小等特点，仪器可以点测也可以连续测。可获得多条磁场分量测井曲线，方便精确定位钢筋长度的准确数值，误差优于10cm。并可同时记录测量顶角和方位角，可检验钻孔桩的检测孔质量。

JCC3-2A(GC)钢筋笼长度感应测试仪特别适合于确定既有钢桩（板桩墙、H型桩、管桩、带护筒的钻孔桩）的桩长。

测试目的:

查找既有钢桩的长度（H型钢桩、钢管桩、带套管的钻孔桩、钢板桩）。

测试仪器:

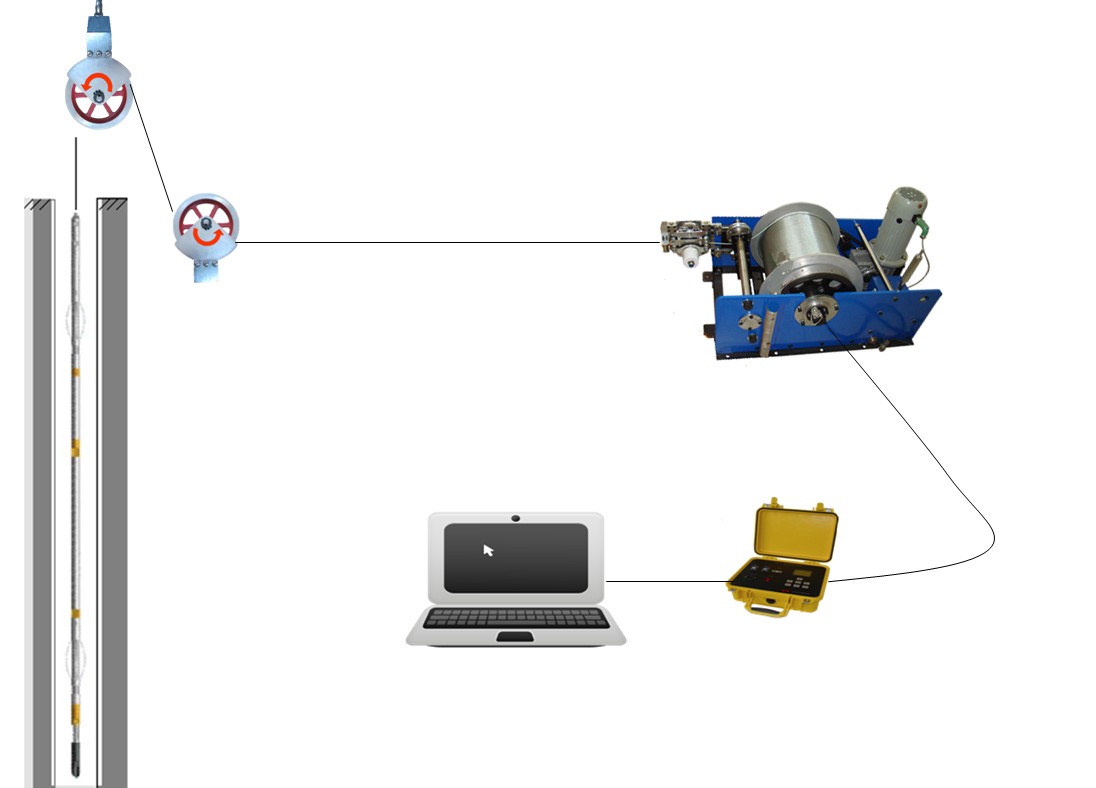

整套钢筋笼长度感应测试仪包括：

1、感应探头（直径40mm）。

2、仪器主机

3、测井绞车和3.1mm铠装测井专用电缆。

主要技术指标

1. 探管尺寸：Ф40×1250mm

2. 磁敏元件：三轴巨型磁阻传感器

3. 垂向元件：三轴重力传感器

4. 磁分量灵敏度：40nT

5. 磁分量精度：优于100nT

6. 磁分量测量范围：2×105 nT

7. 倾角精度：优于0.1度

8. 方位角精度：优于0.5度

9. 使用环境：40MPa 75℃

10. 供电：90mA@200V

« 1 nT=10-9T=10μGauss=1
