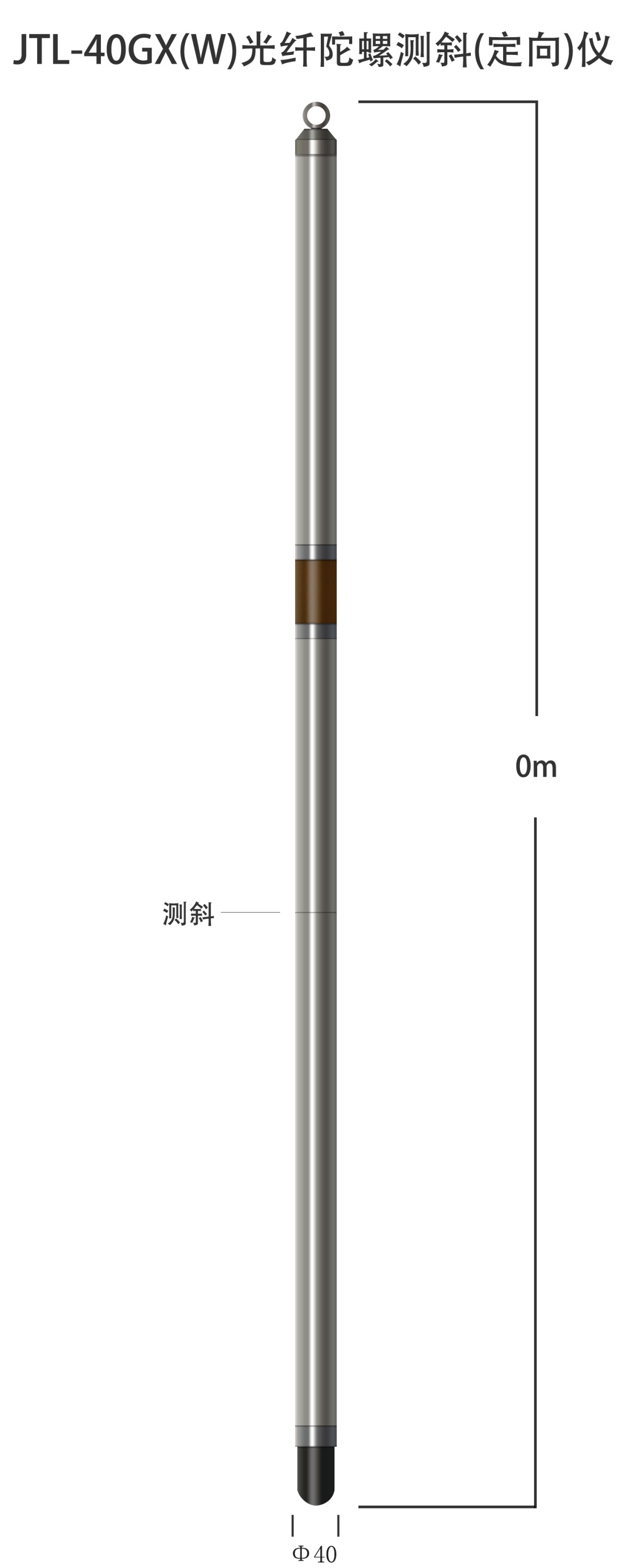

JTL-40GX(W)-Q全向光纤陀螺测斜仪是为了能适应小直径钻孔质量检测而设计的产品。普通测斜仪中使用指南针或磁敏元件通过测量地磁场来确定钻孔方位，在磁性矿地区或在钢管中，由于指南针或磁敏元件能感应的地磁场受到磁性体的影响，钻孔的方位角就不能确定。因此，在磁性较强的环境中测量方位是采用不依赖地磁场的陀螺仪定向。陀螺仪种类很多，JTL-40GX(W)-Q全向光纤陀螺测斜仪采用的是全向光纤陀螺仪，和其它陀螺仪相比，其性能有很大提高。比如框架式机械陀螺仪和硅微机械陀螺仪的零点漂移较大、寿命较短、结构复杂、使用不方便，维修费用高。全向光纤陀螺仪(长寿命)是一种可以敏感地球转速的高灵敏度传感器，使用时无需在地面进行方向校准，它可以自主寻北，得出的方位值就是钻孔倾斜真北方位角，使用非常方便。它虽然价格较贵，但具有精度高、体积小、重量轻、零点漂移小、寿命长、维护方便等诸多优点。JTL-40GX(W)-Q全向光纤陀螺测斜仪顶角测量采用重力加速度传感器，和其它类型传感器相比有精度高，性能稳定等特点。JTL-40GX(W)-Q全向光纤陀螺测斜仪是目前钻孔弯曲测量的好设备，是采用真北方式测量方位的陀螺测斜仪。自寻北陀螺测斜仪是目前能在任何地区（南北半球均可）、任何场合（磁性，非磁性，裸孔，套管孔，钻杆中）应用的测斜仪。

主要技术指标

1. 顶角测量范围：0º～180º

顶角：60°～

150°测量精度为±0.1º；

其余：不大于±0.3º；分辨率：0.01º；

顶角定义：仪器底端垂直地面为0°，平行地面为

90°，仪器顶端垂直地面为180°；

2. 方位测量范围：0º～360º 测量精度：±4º；分辨

率：0.1°

90°和270°为特殊点，邻近区域精度：±6°；分

辨率：0.1°

方位角定义：以东西方向为分界，钻孔开孔指向

北，取方位角1，指向南取方位角2，在东西方向

分界线上时，取任意一个。

3. 测量方式：定时

4. 寻北时间：≤ 2分钟

5. 适用井深：≤2500米

6. 井下电源：锂电，充足后可使用10小时

7. 可测量记录的点数：≤300

8. 井下仪和手持机通讯方式：SMI 无线

9. 井下仪工作环境：温度-10℃～70℃；

耐压≤25MPa

10. 井下仪外形尺寸：≤Φ40×1280mm；

（不加电池筒）重量≤6kg

11. 电池筒外形尺寸：≤Φ40×590mm；

重量≤3kg

12. 安装线缆直径：φ4.00mm ～ φ9.99mm；

13. 深度测量头电源：锂电，充电后可使用12小时；

14. 深度测量头允许最大下放速度：2000米/小时；

15. 深度测量头和手持机通讯方式：SMI无线；
